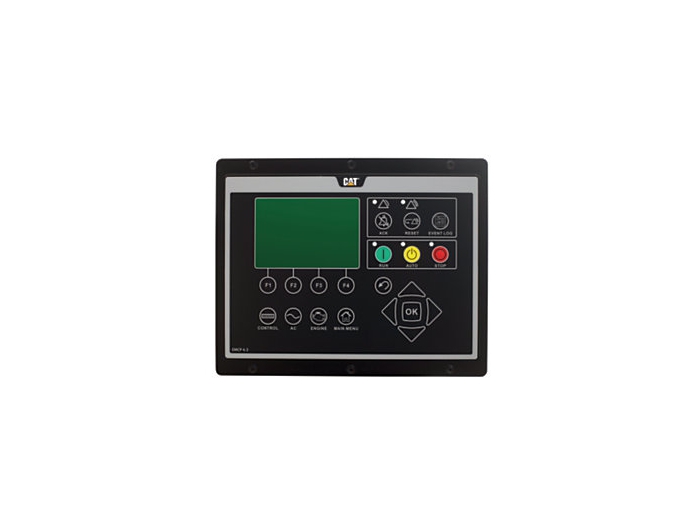

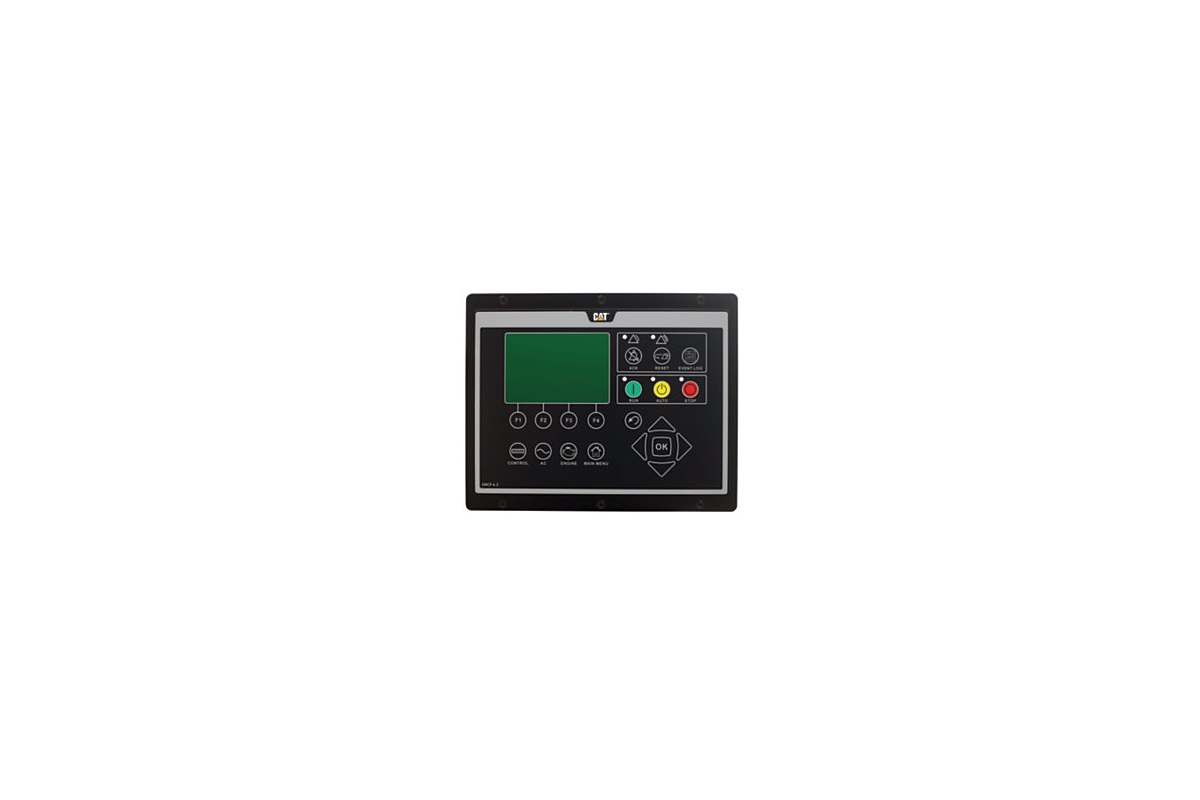

Решения для управления генераторными установками Cat Панель EMCP 4.3

Органы управления EMCP 4

• Управление автоматическим режимом/запуском/остановом
• Регулировка частоты вращения и напряжения
• Цикл запуска двигателя
• Программируемый таймер цикла
• Управление сетью постоянного тока (24 В)
• Лицевая поверхность с защитой от неблагоприятных атмосферных явлений
• Текстовые описания предупреждений и событий

Цифровые индикаторы

• об/мин
• Напряжение пост. тока, вольт
• Моточасы
• Давление масла (фунтов/кв.дюйм, кПа или бар)
• Температура охлаждающей жидкости
• Напряжение (межфазное и фаза-нейтраль), частота (Гц)
• Сила тока, А (на фазу и средняя)
• экВ, кВА, кВАр, кВт·ч, % кВт, пФ

Индикаторы предупреждения/останова двигателя

• Низкое давление масла
• Высокая температура охлаждающей жидкости
• Превышение максимально допустимой частоты вращения
• Аварийный останов
• Отказ при пуске (превышение времени запуска)
• Низкая температура охлаждающей жидкости
• Низкий уровень охлаждающей жидкости

Программируемые защитные реле

• Последовательность фаз генератора
• Повышенное/пониженное напряжение (27/59)
• Повышенная/пониженная частота (81 выше/ниже)
• Обратная мощность (кВт) (32)
• Обратная реактивная мощность (кВАр) (32RV)
• Перегрузка по току (50/51)
• Кривая теплового повреждения при перегрузке по току
• Баланс токов (46)

Обмен данными

• Двенадцать цифровых входов
• Кнопка аварийного останова
• Пять аналоговых выходов
• Шестнадцать цифровых выходов
• Один аналоговый вход
• канал данных клиента (Modbus RTU)
• Канал данных модуля вспомогательного оборудования
• Канал данных последовательного модуля сигнализатора
• Ethernet SCADA (протокол Modbus TCP)

Совместимость

• Дистанционный сигнализатор CAN
• Дистанционный последовательный сигнализатор
• Локальный сигнализатор
• Программное обеспечение дистанционного контроля
• Цифровой модуль ввода-вывода
• Модуль резистивных датчиков (RTD)
• Модуль термопары
