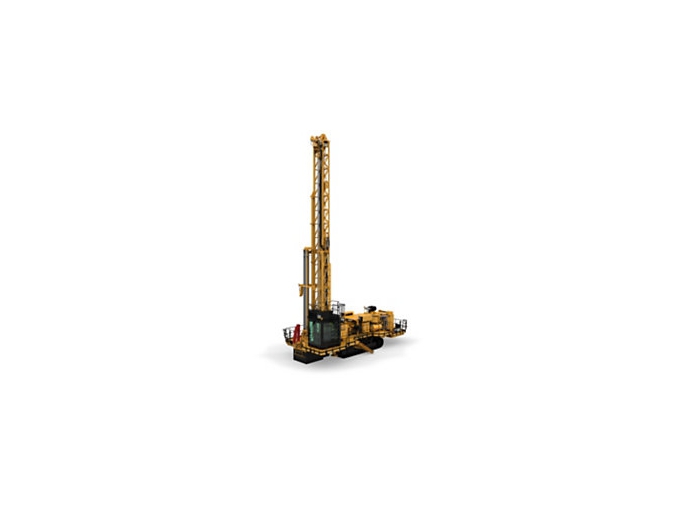

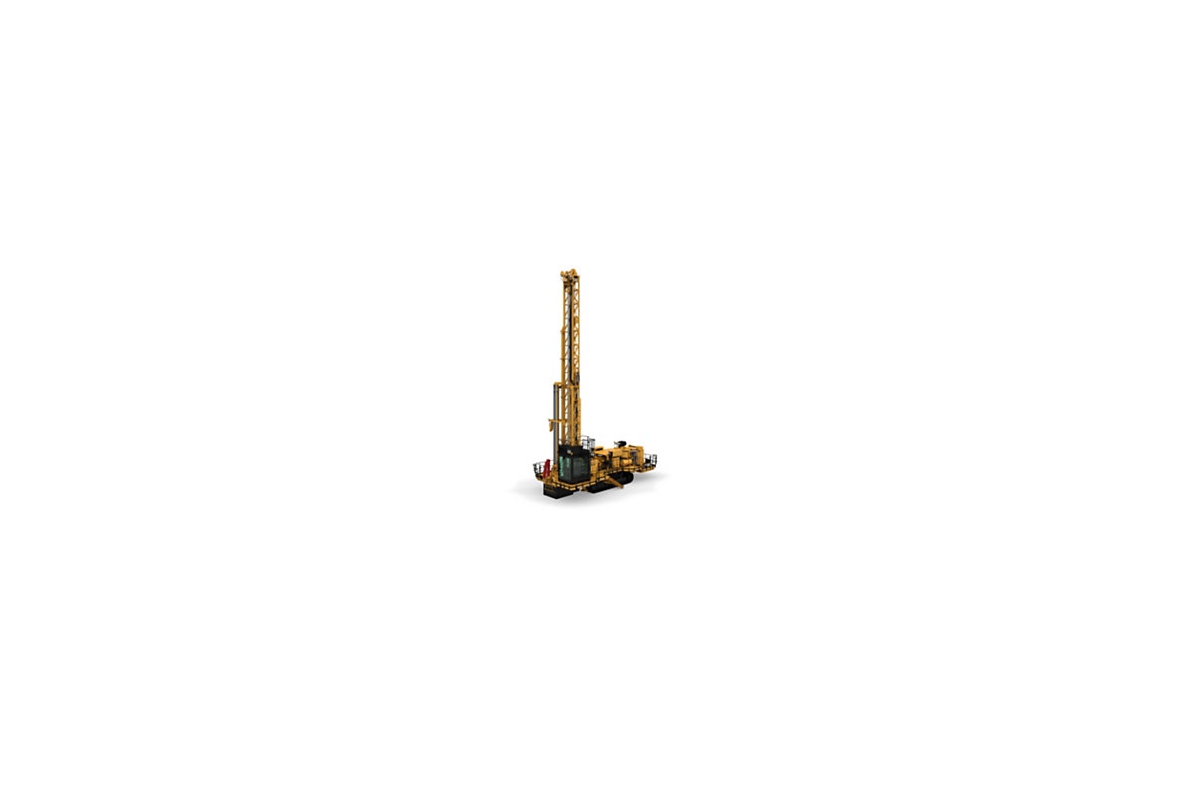

Буровые станки Cat MD6250

Question 1

Привод вращателя

Answer

Скорость вращения, MPa

0–160 об/мин –6 об/мин

Компоненты (3), MPa

Виртуальные ограничители хода вращателя

Компоненты (2), MPa

Контроль момента вращения

Компоненты (1), MPa

Шпиндель — 140 мм (5,5 дюйма) с резьбой по API и шлицевым кольцом Шпиндель — 4 мм (5,5 дюйма) с резьбой по API и шлицевым кольцом

Крутящий момент, одинарный электродвигатель, Н·м

11700

Question 2

Основные технические характеристики

Answer

Сертификат Tier 4 Final Агентства по охране окружающей среды США— двигатель, MPa

C27 ACERT при 1800 об/мин C7 ACERT при 8 об/мин

Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США— двигатель, MPa

C27 ACERT™ при 1800 об/мин C7 ACERT™ при 8 об/мин

Наклонное бурение, MPa

Вертикально под 30° (с шагом 5°) Вертикально под 3° (с шагом 5°)

Мачта 11,2 м (36,7 фута) – диапазон диаметров скважины, MPa

До 152–250 мм (до 6–9,8 дюйма) До 5–5 мм (до 6–9,8 дюйма)

Мачта 13,6 м (44,6 фута) – диапазон диаметров скважины, MPa

До 152–250 мм (до 6–9,8 дюйма) До 5–5 мм (до 6–9,8 дюйма)

Мачта 11,2 м (36,7 фута) – усилие подачи, MPa

До 20 411 кг (до 45 000 фунтов) До 4 кг (до 45 фунтов)

Мачта 11,2 м (36,7 футов) – усилие подъема, MPa

До 20 411 кг (до 45 000 фунтов) До 4 кг (до 45 фунтов)

Мачта 13,6 м (44,6 фута) – усилие подъема, MPa

До 22 113 кг (до 48 750 фунтов) До 3 кг (до 48 75 фунтов)

Мачта 11,2 м (36,7 фута) – нагрузка на долото – бурение в один заход, MPa

До 22 321 кг (до 49 210 фунтов) До 3 кг (до 49 фунтов)

Мачта 13,6 м (44,6 фута) – усилие подачи, MPa

До 29 483 кг (до 65 000 фунтов) До 9 483 кг (до 65 фунтов)

Мачта 13,6 м (44,6 фута) – нагрузка на долото – бурение в один заход, MPa

До 3 655 кг (до 7 993 фунтов) До 32 655 кг (до 71 993 фунтов)

Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов, MPa

Подача до 37,9 м (до 124,6 фута) Подача до 37,9 м (до 4,6 фута)

Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов, MPa

Подача до 53,9 м (до 176,7 футов) Подача до 53,9 м (до 76,7 футов)

Стандарт на выбросы Tier 4 Final Агентства по охране окружающей среды США, MPa

Стандарт Tier 4 Final Агентства по охране окружающей среды США

Эквивалентно стандарту на выбросы Tier 2 Агентства по охране окружающей среды США, MPa

Эквивалент стандарта Tier 2 Агентства по охране окружающей среды США Эквивалент стандарта Tier Агентства по охране окружающей среды США

Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина для одного захода, м

11.2

Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина для одного захода, м

13.6

Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США— номинальная мощность (ISO 14396), кВт

616 826

Соответствие стандарту Tier 4 Final Агентства по охране окружающей среды США— номинальная мощность (ISO 14396), кВт

643 872

Question 3

Варианты двигателя

Answer

Выбросы: стандарты, эквивалентные Tier 2 Агентства по охране окружающей среды США — мощность двигателя, MPa

C27 при 1800 об/мин C7 при 8 об/мин

Выбросы: стандарты, эквивалентные Tier 4 Final Агентства по охране окружающей среды США — мощность двигателя, MPa

C27 при 1800 об/мин C7 при 8 об/мин

Компоненты (1), MPa

Два стартера

Преимущества, MPa

Отверстия для планового взятия проб масла (S·O·SSM)

Компоненты (2), MPa

Система облегчения пуска двигателя с впрыском эфира (баллон с эфиром поставляется отдельно)

Компоненты (3), MPa

Система облегчения пуска двигателя с впрыском эфира (баллон с эфиром поставляется отдельно)

Выбросы: стандарты, эквивалентные Tier 2 Агентства по охране окружающей среды США — ISO 14396, кВт

616 826

Выбросы: стандарты, эквивалентные Tier 4 Final Агентства по охране окружающей среды США — ISO 14396, кВт

650 872

Question 4

Технические характеристики

Answer

Двигатель, MPa

Cat® C27 Cat® C7

Нагрузка на долото, MPa

До 3 655 кг (до 7 993 фунтов) До 32 655 кг (до 71 993 фунтов)

Диаметр скважины, MPa

65–5 мм (6,5–9,875 дюйма) 165–250 мм (6,5–9,875 дюйма)

Question 5

Автоматизация и технологии

Answer

Компоненты (3), MPa

Product ink Elite Product Link Elite

Тип (2), MPa

Готовность к автономной работе

Тип (1), MPa

Готовность к установке системы Cat Terrain

Компоненты (1), MPa

Индикатор глубины бурения

Компоненты (2), MPa

Система Product ink™ Elite (оборудование установлено на производстве, пакет подписки приобретается у дилера) Система Product Link™ Elite (оборудование установлено на производстве, пакет подписки приобретается у дилера)

Question 6

Охлаждение

Answer

Компоненты (4), MPa

Автоматическая система управления вентилятором с регулируемой частотой вращения

Компоненты (3), MPa

Все секции сердцевины охладителя заменены

Компоненты (2), MPa

Отдельный блок системы охлаждения двигателя

Компоненты (1), MPa

Охладители с легким доступом для очистки

Преимущества, MPa

Функционален при температуре окружающей среды 5 °C (5 °F) Функционален при температуре окружающей среды 52 °C (125 °F)

Question 7

Безопасность

Answer

Компоненты (8), MPa

Автоматический звуковой сигнал при перемещении

Компоненты (3), MPa

Более 4 дополнительных защитных блокировок Более 40 дополнительных защитных блокировок

Компоненты (10), MPa

Воздушные шланги компрессора с предохранительными удерживающими тросами

Компоненты (12), MPa

Два крюка на противоположной стороне от механизма бурения

Компоненты (9), MPa

Отсек аккумуляторной батареи под платформой с функцией выключения аккумулятора с помощью ключа/отключением стартера/клеммами для запуска двигателя от внешнего источника

Функция (1), MPa

Платформа на противоположной от механизма бурения стороне для монтажа баллонов пожаротушения и/или дизельной генераторной установки (опция)

Компоненты (13), MPa

Подъемные проушины

Компоненты (11), MPa

Противоскользящие поверхности

Компоненты (6), MPa

Саморегулирующиеся заслонки защищают точки выхода на лестницу

Компоненты (2), MPa

Семь (7) кнопок выключения двигателя, каждая оснащена буровым выходом/точкой доступа в кабине, в отсеке двигателя, на буровой платформе

Компоненты (1), MPa

Сплавные крышки буровой палубы для технического обслуживания, когда мачта в горизонтальном положении

Компоненты (5), MPa

Три (3) точки выхода на платформе в дополнение к главному участку доступа

Особенность, MPa

Угол въезда 15 градусов упрощает загрузку и разгрузку на трал Угол въезда 5 градусов упрощает загрузку и разгрузку на трал

Функция (2), MPa

Угол въезда 15 градусов упрощает загрузку и разгрузку на трал Угол въезда 5 градусов упрощает загрузку и разгрузку на трал

Компоненты (4), MPa

Щитки стекла на петлях по всей длине переднего окна бурового станка

Компоненты (14), MPa

Щиток ветрового стекла (дополнительно)

Компоненты (7), MPa

Электрический звуковой сигнал, включение кнопкой в кабине

Question 8

Комплект оборудования для вращательного бурения

Answer

Компоненты (8), MPa

Амортизирующий переводник (дополнительно)

Компоненты (4), MPa

Верхний адаптер

Компоненты (5), MPa

Наддолотник

Компоненты (1), MPa

Односоставная палубная втулка

Компоненты (3), MPa

Палубный ключ

Компоненты (2), MPa

Ролики позиционера штанг

Компоненты (7), MPa

Смазочное устройство долота (по заказу)

Компоненты (6), MPa

Уплотнение пылеулавливающего чехла

Question 9

Комплект оборудования для погружного бурения

Answer

Компоненты (4), MPa

Амортизирующий переходник

Компоненты (5), MPa

Верхний адаптер

Компоненты (1), MPa

Двусоставная палубная втулка

Компоненты (3), MPa

Палубный ключ

Компоненты (6), MPa

Переводник молота

Компоненты (2), MPa

Ролики позиционера штанг

Компоненты (7), MPa

Уплотнение пылеулавливающего чехла

Компоненты (8), MPa

Устройство смазки буровой коронки включено при выборе компрессора высокого давления

Question 10

Варианты компрессора/ресивера

Answer

Особенности (1), MPa

Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива

Вариант бака ресивера (2), MPa

Высокое давление 24,1 или 34,4 бар (350 или 500 фунтов/кв. дюйм) для ASME/CRN/AU или CE Высокое давление 4, или 34,4 бар (35 или 5 фунтов/кв. дюйм) для ASME/CRN/AU или CE

Особенности (3), MPa

Компрессор высокого давления с приспособлением для смазки инструментов

Вариант бака ресивера (1), MPa

Низкое давление 8,6 бар (125 фунтов/кв. дюйм)/ASME CRN/AU или CE Низкое давление 8,6 бар (5 фунтов/кв. дюйм)/ASME CRN/AU или CE

Особенности (2), MPa

Электронный блок управления и регулирования компрессора

Question 11

Варианты компрессоров

Answer

Примечание

Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива. Данную функцию имеют все компрессоры высокого и низкого давления.

Погружное бурение, MPa

Включает систему смазки инструментов и ящик для хранения пневмоударника

Вращательное бурение, MPa

Дополнительная система смазки инструментов

Выбор, MPa

Электронный блок управления и регулирования компрессора с линиями удаления воздуха

Question 12

Элементы системы управления — стандарт

Answer

Компоненты (19), MPa

Блокировка перемещения, втягивание домкрата

Компоненты (20), MPa

Блокировка хода — лебедка в положении parked

Компоненты (18), MPa

Блокировка хода — мачта поднята и заблокирована или опущена и в положении parked

Компоненты (16), MPa

Блокировка хода — при угрозе устойчивости

Компоненты (17), MPa

Блокировка хода — став в скважине

Компоненты (6), MPa

Глубиномер

Компоненты (12), MPa

Датчики давления домкрата с отображением предупреждений и кодов на дисплее

Компоненты (14), MPa

Индикатор блокировки мачты

Компоненты (5), MPa

Индикатор включения/выключения позиционера для штанг

Компоненты (10), MPa

Индикатор частоты вращения привода-вращателя (отображение в цифровом виде на экране)

Компоненты (11), MPa

Индикаторы фильтров для гидравлической и топливной систем, компрессора и двигателя

Компоненты (15), MPa

Контролируемая ЭБУ скорость вращения вентилятора

Компоненты (3), MPa

Контроль момента вращения

Компоненты (21), MPa

Микроклимат кабины (управление кондиционером, фильтром, обогревом и скоростью вращения вентилятора)

Компоненты (4), MPa

Остановки и блокировки перемещения виртуального привода-вращателя

Компоненты (22), MPa

Подготовлена проводка под установку систем Terrain и автономной работы

Компоненты (1), MPa

Полностью электрическое управление — бурение, передвижение, горизонтирование и вспомогательные функции

Компоненты (8), MPa

Регистрация данных о состоянии машины с предупреждениями и кодами неисправности, с возможностью экспорта

Компоненты (7), MPa

Система контроля производительности и рабочего состояния бурового станка

Компоненты (9), MPa

Турботаймер

Компоненты (13), MPa

Управление пылеподавлением

Компоненты (23), MPa

Функциональные возможности системы помощи при бурении Drill Ait:— Автоматические выравнивание/втягивание домкратов— Автоматический подъем, блокировка/разблокировка мачты и помещение в позицию ожидания. Функциональные возможности системы помощи при бурении Drill Assist:— Автоматические выравнивание/втягивание домкратов— Автоматический подъем, блокировка/разблокировка мачты и помещение в позицию ожидания.

Компоненты (2), MPa

Электронный блок управления компрессора

Question 13

Особенности мачты и карусельной кассеты для штанг

Answer

Особенности (3), MPa

Бурильные колонны, оптимизированные для замены долота (над платформой)

Особенности (6), MPa

Гидравлический ключ страгивания для ряда диаметров штанг

Мачта 11,2 м (36,7 фута) – усилие подъема, MPa

До 15 309 кг (до 33 750 фунтов) До 5 39 кг (до 33 75 фунтов)

Мачта 13,6 м (44,6 фута) – усилие подъема, MPa

До 16 584 кг (до 36 563 фунтов) До 6 584 кг (до 36 563 фунтов)

Мачта 11,2 м (36,7 фута) — усилие подачи, MPa

До 20 411 кг (до 45 000 фунтов) До 4 кг (до 45 фунтов)

Мачта 11,2 м (36,7 фута) — нагрузка на долото (бурение за один заход), MPa

До 22 321 кг (до 49 210 фунтов) До 3 кг (до 49 фунтов)

Мачта 13,6 м (44,6 фута) — усилие подачи, MPa

До 29 483 кг (до 65 000 фунтов) До 9 483 кг (до 65 фунтов)

Мачта 13,6 м (44,6 фута) — нагрузка на долото (бурение за один заход), MPa

До 3 655 кг (до 7 993 фунтов) До 32 655 кг (до 71 993 фунтов)

Особенности (9), MPa

Камера с замкнутым контуром на мачте используется для просмотра работы кассеты/высшей передачи при укладке труб

Особенности (2), MPa

Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 127–194 мм (5,0–7,625 дюймов) Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 7–94 мм (5,–7,65 дюймов)

Особенности (1), MPa

Конфигурации мачт в комплекте с карусельной кассетой для штанг и комплектом для бурения под углом (от вертикального бурения до бурения под углом в 3 градусов с шагом 5 градусов) Конфигурации мачт в комплекте с карусельной кассетой для штанг и комплектом для бурения под углом (от вертикального бурения до бурения под углом в 30 градусов с шагом 5 градусов)

Мачта 13,6 м (44,6 фута) — диапазон диаметров скважины 152–250 мм (6–9,875 дюйма) — глубина бурения за несколько заходов, MPa

Подача до 37,9 м (до 124,6 фута) Подача до 37,9 м (до 4,6 фута)

Мачта 11,2 м (36,7 фута) — диапазон диаметров скважины 152–250 мм (6–9,875 дюйма) — глубина бурения за несколько заходов, MPa

Подача до 53,9 м (до 176,7 фута) Подача до 53,9 м (до 76,7 фута)

Особенности (10), MPa

Позиционер буровых штанг

Особенности (11), MPa

Редуктор поворота с одним гидромотором, до 160 об/мин, крутящий момент до 11 700 Н∙м (8629 фунто-футов) Редуктор поворота с одним гидромотором, до 6 об/мин, крутящий момент до 7 Н∙м (869 фунто-футов)

Особенности (7), MPa

Сдвижной палубный гаечный ключ

Особенности (4), MPa

Система подачи/подъема с одним гидроцилиндром и системой кабелей

Особенности (8), MPa

Стандартная палубная втулка для вращательного бурения и двухсоставная для погружного пневмоударника

Особенности (5), MPa

Функция автоматического натяжения спускового и подъемного каната

Мачта 13,6 м (44,6 фута) — диапазон диаметров скважины 152–250 мм (6–9,875 дюйма) — глубина бурения за один заход, м

13.6

Question 14

Особенности мачты и карусели для штанг

Answer

Особенности (5), MPa

Бурильные колонны, оптимизированные для замены долота( над платформой)

Особенности (3), MPa

Вертикальное или наклонное бурение от 0 до 30°; с шагом в 5° Вертикальное или наклонное бурение от до 3°; с шагом в 5°

Особенности (10), MPa

Верхняя лебедка с кабелем, крюком и дистанционным управлением; привод переменной скорости, номинальная грузоподъемность ≥ 1818 кг (4000 фунтов), вылет до 6,1 м (20 футов) за пределы буровой платформы (опция) Верхняя лебедка с кабелем, крюком и дистанционным управлением; привод переменной скорости, номинальная грузоподъемность ≥ 88 кг (4 фунтов), вылет до 6, м ( футов) за пределы буровой платформы (опция)

Особенности (12), MPa

Диапазон рукояток для различных гидравлических ключей от 114–152 мм (4,5–6,0 дюймов) или от 152–216 мм (6,0–8,5 дюйма) Диапазон рукояток для различных гидравлических ключей от 4–5 мм (4,5–6, дюймов) или от 5–6 мм (6,–8,5 дюйма)

Особенности (13), MPa

Камера с замкнутым контуром на мачте используется для просмотра работы кассеты/высшей передачи при укладке труб

Особенности (2), MPa

Карусель для штанг двойного назначения:- Мачта , м (36,7 фута): макс. две () штанги ,6 м (35 футов) и две () штанги 7,6 м (5 футов), а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)– Для штанг 4 мм (5,5 дюйма) или 68 мм (6,65 дюйма) — дополнительные диаметры штанг можно узнать у производителя Карусель для штанг двойного назначения:- Мачта 11,2 м (36,7 фута): макс. две (2) штанги 10,6 м (35 футов) и две (2) штанги 7,62 м (25 футов), а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)– Для штанг 140 мм (5,5 дюйма) или 168 мм (6,625 дюйма) — дополнительные диаметры штанг можно узнать у производителя

Особенности (1), MPa

Карусель для штанг, стандартная комплектация:– Мачта , м (36,7 фута): макс. четыре (4) штанги ,6 м (35 футов)– Мачта 3,6 м (44,6 фута): макс. четыре (4) штанги 6, м ( футов) Карусель для штанг, стандартная комплектация:– Мачта 11,2 м (36,7 фута): макс. четыре (4) штанги 10,6 м (35 футов)– Мачта 13,6 м (44,6 фута): макс. четыре (4) штанги 6,1 м (20 футов)

Особенности (4), MPa

Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 127–194 мм (5,0–7,625 дюймов) Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 7–94 мм (5,–7,65 дюймов)

Особенности (9), MPa

Оснащены втулкой роликовой платформы

Особенности (14), MPa

Позиционер штанг для бурения под углом или наращивания става, активируется из кабины, с защитными блокировками

Особенности (11), MPa

Приспособление для смазки инструментов, система впрыска масла 113,5 л (30 галл.) (дополнительно для компрессоров низкого давления) Приспособление для смазки инструментов, система впрыска масла 3,5 л (3 галл.) (дополнительно для компрессоров низкого давления)

Особенности (15), MPa

Редуктор поворота с одним гидромотором, до 160 об/мин, крутящий момент до 11 600 Н∙м (8555 фунто-футов) Редуктор поворота с одним гидромотором, до 6 об/мин, крутящий момент до 6 Н∙м (8555 фунто-футов)

Особенности (8), MPa

Сдвижной палубный гаечный ключ

Особенности (6), MPa

Система подачи/подъема с одним цилиндром

Особенности (7), MPa

Функция автоматического натяжения спускового и подъемного каната

Question 15

Оборудование

Answer

Тип техники

Буровые станки

Область применения

Горная и карьерная техника Нефтегазовое оборудование

Question 16

Сервисные пакеты

Answer

Комплект (1), MPa

Быстрая заправка топливом и водой, автоматическая система смазки

Комплект (2), MPa

Центр технического обслуживания для слива и заправки смазочных материалов, автоматической системы смазки и продуваемого шланга, для быстрой заправки топливом и водой (дополнительно)

Комплект (3), MPa

Центр технического обслуживания для слива и заправки смазочных материалов, автоматической системы смазки и продуваемого шланга, для быстрой заправки топливом и водой (дополнительно)

Question 17

Рама и рабочая платформа

Answer

Особенности (2), MPa

Вместительность основного топливного бака 1416 л (374 галл.) Вместительность основного топливного бака 46 л (374 галл.)

Особенности (1), MPa

Домкраты, А-образная рама или поворотный механизм мачты и буровая платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы

Особенности (3), MPa

Дополнительный топливный бак на 1416 л (374 галл.) обеспечивает общую емкость 2832 л (748 галл.) (обязателен для автономной эксплуатации) Дополнительный топливный бак на 46 л (374 галл.) обеспечивает общую емкость 83 л (748 галл.) (обязателен для автономной эксплуатации)

Особенности (6), MPa

Мостки с поручнями и напольными оградительными планками по всему периметру кабины до буровой платформы (дополнительно)

Компоненты (1), MPa

Неподвижная буровая платформа для вертикального и наклонного бурения

Особенности (7), MPa

Платформа для монтажа баллонов пожаротушения и/или дизельной генераторной установки на противоположной от механизма бурения стороне (дополнительно)

Компоненты (6), MPa

Прочные поручни, оградительные планки, саморегулирующиеся заслонки

Компоненты (5), MPa

Стационарные ступени для доступа в кабину

Особенности (4), MPa

Три (3) точки выхода на платформе в дополнение к главному участку доступа

Особенности (5), MPa

Три (3) точки выхода на платформе в дополнение к главному участку доступа

Компоненты (3), MPa

Усиленные буксировочные крюки (передняя часть)

Компоненты (4), MPa

Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов

Компоненты (2), MPa

Четыре регулируемых домкрата обеспечивают выравнивание на стенде с наклоном 7° (в любом направлении)

Question 18

Варианты системы пылеподавления

Answer

Варианты (3), MPa

Впрыск воды большого объема (макс.) — общая вместимость баков 2786 л (736 галл.)— Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур) 1271 л (336 галл.)— Вместимость бака над платформой 1514 л (400 галл.) Впрыск воды большого объема (макс.) — общая вместимость баков 786 л (736 галл.)— Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур) 7 л (336 галл.)— Вместимость бака над платформой 54 л (4 галл.)

Варианты (2), MPa

Впрыск воды и сухой пылеуловитель 127 м³/мин (4500 футов³/мин), пылеуловитель включает в себя стандартный впрыск воды— Самоочищающиеся фильтры, дверцы для очистки с выталкивателем Впрыск воды и сухой пылеуловитель 7 м³/мин (45 футов³/мин), пылеуловитель включает в себя стандартный впрыск воды— Самоочищающиеся фильтры, дверцы для очистки с выталкивателем

Варианты (1), MPa

Впрыск воды — бак 1271 л (336 галл.) под передней платформой— Расходомер воды, контроль заполнения, индикатор уровня заполнения бака Впрыск воды — бак 7 л (336 галл.) под передней платформой— Расходомер воды, контроль заполнения, индикатор уровня заполнения бака

Впрыск воды и пылесборник (1), MPa

Пылеуловитель 127 м³/мин (4500 футов³/мин); включает в себя стандартный впрыск воды Пылеуловитель 7 м³/мин (45 футов³/мин); включает в себя стандартный впрыск воды

Впрыск воды и пылесборник (2), MPa

Самоочищающиеся фильтры, дверцы для очистки с выталкивателем

Варианты (4), MPa

Статичные пылезащитные шторки со всех четырех сторон

Впрыск воды – бак установлен под передней платформой, л

1271

Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур), л

1271

Вместимость бака над платформой, л

1514

Впрыск воды большого объема (макс.) – общая вместимость баков, л

2786

Question 19

Климатические исполнения

Answer

Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2), MPa

Выдерживает высокую температуру до 5 °C (5 °F) Выдерживает высокую температуру до 52 °C (125 °F)

Аккумуляторные батареи, герметичные (2), MPa

Количество: 6 (шесть) (для холодных погодных условий уровней 2 и 4 и/или комплектов оборудования для полуавтономной работы) Количество: 6 (шесть) (для холодных погодных условий уровней и 4 и/или комплектов оборудования для полуавтономной работы)

Аккумуляторные батареи, герметичные (1), MPa

Количество: четыре (4)

Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1), MPa

Номинальная температура до – °C (3 °F) Номинальная температура до –1 °C (30 °F)

Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера, MPa

Номинальная температура до –18 °C (–0,4 °F) Номинальная температура до –8 °C (–,4 °F)

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1), MPa

Номинальная температура до –4 °C (–4 °F) Номинальная температура до –40 °C (–40 °F)

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4), MPa

Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и основного бака. Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева В для бака ресивера компрессора, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и основного бака.

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (6), MPa

Панель выключателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов (если они требуются)

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (3), MPa

Полный комплект смазочных материалов для условий крайнего севера включает моторное и гидравлическое масло

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2), MPa

Система обогрева на дизельном топливе, которая нагревает охлаждающую жидкость двигателя и обеспечивает ее циркуляцию по блоку цилиндров, водяному баку под платформой и нагревательным элементам для поддона аккумуляторной батареи

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5), MPa

Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–600 В (50 А) (дизельная генераторная установка и/или штепсель поставляются отдельно). Блок включает стандартное зарядное устройство аккумуляторной батареи (50 Гц). При необходимости приобретения зарядного устройства на 60 Гц номер изделия по каталогу: 540-4271. Соединительный блок электропитания собственных нужд с переключаемым соединением на 4–6 В (5 А) (дизельная генераторная установка и/или штепсель поставляются отдельно). Блок включает стандартное зарядное устройство аккумуляторной батареи (5 Гц). При необходимости приобретения зарядного устройства на 6 Гц номер изделия по каталогу: 54-47.

Question 20

Варианты бака ресивера

Answer

Вариант (2), MPa

Высокое давление 24,1 или 34,4 бар (350 или 500 фунтов/кв. дюйм) для ASME/CRN/AU или CE Высокое давление 4, или 34,4 бар (35 или 5 фунтов/кв. дюйм) для ASME/CRN/AU или CE

Вариант (1), MPa

Низкое давление 8,6 бар (125 фунтов/кв. дюйм)/ASME CRN/AU или CE Низкое давление 8,6 бар (5 фунтов/кв. дюйм)/ASME CRN/AU или CE

Question 21

Дополнительное оборудование для буровой платформы

Answer

Компоненты (2), MPa

Гидравлический смотровой лючок на буровой платформе с прожектором (дополнительно)

Компоненты (4), MPa

Подготовка к работе с консольным краном (опция)

Компоненты (3), MPa

Устройство смазки резьбы буровой штанги, активируемое из кабины (дополнительно)

Компоненты (1), MPa

Ящик для инструментов (дополнительно)

Question 22

Усилие подачи/подъема

Answer

Усилие подачи, MPa

До 29 483 кг (до 65 000 фунтов) До 9 483 кг (до 65 фунтов)

Question 23

Варианты доступа к раме

Answer

Вариант (2), MPa

Каскадная, гидравлическая лестница с мостками вокруг кабины, ведущими к платформе бурового станка (дополнительно). Включает средство блокировки подъема и хода, активируемое в опущенном положении

Вариант (1), MPa

Стационарные ступени для доступа в кабину

Question 24

Вспомогательное оборудование мачты

Answer

Вспомогательное оборудование (3), MPa

Мачта 13,6 м (44,6 фута), гидравлический ловитель штанг, гидравлический ловитель штанг с проволочным тросом, гидравлический шламоуловитель Мачта 3,6 м (44,6 фута), гидравлический ловитель штанг, гидравлический ловитель штанг с проволочным тросом, гидравлический шламоуловитель

Вспомогательное оборудование (2), MPa

мачта длиной , м (36,7 фута), гидравлический ловитель штанг, гидравлический шламоуловитель мачта длиной 11,2 м (36,7 фута), гидравлический ловитель штанг, гидравлический шламоуловитель

Вспомогательное оборудование (1), MPa

Ручной ловитель штанг , м (36,7 фута) или 3,6 м (44,6 фута) — Один () ловитель штанг с проволочным тросом, стандартная корзина для долот Ручной ловитель штанг 11,2 м (36,7 фута) или 13,6 м (44,6 фута) — Один (1) ловитель штанг с проволочным тросом, стандартная корзина для долот

Question 25

Гидравлическая система

Answer

Компоненты (2), MPa

Насос вспомогательного контура ( шт.) — куб. см (поршневой, с регулированием по нагрузке) Насос вспомогательного контура (1 шт.) — 110 куб. см (поршневой, с регулированием по нагрузке)

Компоненты (3), MPa

Насосы вентилятора ( шт.) — 74 куб. см (поршневые, с пропорциональными электронными блоками управления) Насосы вентилятора (2 шт.) — 74 куб. см (поршневые, с пропорциональными электронными блоками управления)

Компоненты (1), MPa

Первичные насосы ( шт.) — 45 куб. см (поршневые, с пропорциональными электронными блоками управления) Первичные насосы (2 шт.) — 145 куб. см (поршневые, с пропорциональными электронными блоками управления)

Компоненты (4), MPa

Подкачивающие насосы ( шт.) — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность) Подкачивающие насосы (2 шт.) — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность)

Компоненты (5), MPa

Специальные отверстия для планового взятия проб масла (S·O·S)

Question 26

Параметры массы

Answer

Диапазон рабочей массы, MPa

От 56 468 кг до 64 154 кг (от 124 490 фунтов до 141 436 фунтов) От 56 468 кг до 64 54 кг (от 4 49 фунтов до 4 436 фунтов)

Question 27

Комплекты мачт

Answer

Наклонное бурение, MPa

Поставляется с любой из мачт

Question 28

Верхняя система лебедки с дистанционным управлением (опция)

Answer

Компоненты, MPa

Привод с переменной скоростью

Вылет выше буровой платформы, м

6.1

Диаметр троса, мм

13

Номинальная грузоподъемность, кг

1814

Question 29

Ходовая часть

Answer

Направляющие гусеничной цепи и защита опорных катков, MPa

Уровень Уровень 2

Модель, MPa

Экскаватор Cat® 336E E Экскаватор Cat® 336E EL

Скорость хода, км/ч

2.45

Question 30

Элементы управления "Премиум"

Answer

Компоненты (1), MPa

Функциональные возможности системы помощи при бурении Drill Ait– Автоматическое бурение за один проход (дополнительно) Функциональные возможности системы помощи при бурении Drill Assist– Автоматическое бурение за один проход (дополнительно)

Question 31

Размеры (приблизительные) — мачта 13,6 м (44,6 фута)

Answer

Примечание

Ширина и длина включают каскадные лестницы и мостки вокруг кабины.

Ширина со стороны без кабины, м

4.845

Высота с опущенной мачтой, м

5.134

Ширина со стороны кабины, м

5.624

Длина кузова, м

11.708

Собственная транспортная длина мачты, м

18.72

Высота с поднятой мачтой, м

19.546

Длина опущенной мачты, м

20.18

Question 32

Размеры (приблизительные) — мачта 11,2 м (36,7 фута)

Answer

Примечание

Ширина и длина включают каскадные лестницы и мостки вокруг кабины.

Ширина со стороны без кабины, м

4.845

Высота с опущенной мачтой, м

5.134

Ширина со стороны кабины, м

5.625

Длина кузова, м

11.708

Собственная транспортная длина мачты, м

16.32

Высота с поднятой мачтой, м

17.146

Длина опущенной мачты, м

17.78

Question 33

Кассета (зависит от размера мачты и диаметра штанги)

Answer

Штанга для стандартной кассеты: штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — макс. 4 штанги, MPa

– 127 мм (5,0 дюйма)– 140 мм (5,5 дюйма)– 152 мм (6,0 дюйма)– 165 мм (6,5 дюйма)– 178 мм (7,0 дюйма)– 194 мм (7,625 дюйма) – 7 мм (5, дюйма)– 4 мм (5,5 дюйма)– 5 мм (6, дюйма)– 65 мм (6,5 дюйма)– 78 мм (7, дюйма)– 94 мм (7,65 дюйма)

Штанга для стандартной кассеты: штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — макс. четыре (4) штанги, MPa

– 127 мм (5,0 дюйма)– 140 мм (5,5 дюйма)– 152 мм (6,0 дюйма)– 165 мм (6,5 дюйма)– 178 мм (7,0 дюйма)– 194 мм (7,625 дюйма) – 7 мм (5, дюйма)– 4 мм (5,5 дюйма)– 5 мм (6, дюйма)– 65 мм (6,5 дюйма)– 78 мм (7, дюйма)– 94 мм (7,65 дюйма)

Карусельная кассета для штанг, стандартная:, MPa

— Мачта , м (36,7 фута): удерживает четыре (4) штанги ,6 м (35 футов)— Мачта 3,6 м (44,6 фута): удерживает четыре (4) штанги 6, м ( футов) — Мачта 11,2 м (36,7 фута): удерживает четыре (4) штанги 10,6 м (35 футов)— Мачта 13,6 м (44,6 фута): удерживает четыре (4) штанги 6,1 м (20 футов)

Question 34

Кабина оператора

Answer

Комплектация кабин, MPa

– Стандартная конфигурация включает в себя сиденье с тканевой обивкой, окно с одинарным стеклом и стеклоочиститель окна бурового станка– Улучшенная конфигурация Preiu включает дополнительное место для хранения, кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло, съемное ограждение переднего окна, стеклоочистители окна бурового станка, а также переднего и заднего стекла. – Стандартная конфигурация включает в себя сиденье с тканевой обивкой, окно с одинарным стеклом и стеклоочиститель окна бурового станка– Улучшенная конфигурация Premium включает дополнительное место для хранения, кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло, съемное ограждение переднего окна, стеклоочистители окна бурового станка, а также переднего и заднего стекла.

Камеры, MPa

– Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением – Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 36° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением

Окна, MPa

— Большие передние, задние и правые окна кабины; полноразмерное окно бурового станка со щитком— Стеклоочистители ветрового стекла с общим бачком стеклоомывателей

Кабина — "Премиум", MPa

— Дополнительное место для хранения— Сиденье с кожаной обивкой с подогревом и вентиляцией— Сиденье с подвеской для тяжелых условий эксплуатации— Двойное остекление— Съемный щиток для окна бурового станка и щиток в направлении силовой передачи— Стеклоочистители окна бурового станка, а также переднего и заднего стекла

Система отопления, вентиляции и кондиционирования воздуха, MPa

— Обогревательное вентиляционное отверстие в области ног— Установленный на крыше кондиционер/блок обогрева/создания избыточного давления— Доступ к фильтрам с платформы— Вентиляционные отверстия системы ОВКВ для обогрева основных окон

Конструкция кабины, MPa

— Просторная кабина с конструкцией FOPS 3 м² (3,3 фута²) с интегрированным рабочим местом оператора— Резиновые амортизаторы кабины— Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов, двумя цветными сенсорными экранами 54 мм ( дюймов) с высоким разрешением и розеткой электропитания В— Дополнительный дисплей для камер cc; цветной, с высоким разрешением, 54 мм ( дюймов)— Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 36° с сиденья оператора; камера на мачте предназначена для наблюдения за карусельной кассетой/вращением— Преобразователь напряжения 4– В— Подготовка под установку системы связи и стереосистемы— Две откидные дверцы и замки с ключами Cat— Держатель для документации— Съемный напольный коврик — Просторная кабина с конструкцией FOPS 3 м² (32,3 фута²) с интегрированным рабочим местом оператора— Резиновые амортизаторы кабины— Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов, двумя цветными сенсорными экранами 254 мм (10 дюймов) с высоким разрешением и розеткой электропитания 12 В— Дополнительный дисплей для камер cc; цветной, с высоким разрешением, 254 мм (10 дюймов)— Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначена для наблюдения за карусельной кассетой/вращением— Преобразователь напряжения 24–12 В— Подготовка под установку системы связи и стереосистемы— Две откидные дверцы и замки с ключами Cat— Держатель для документации— Съемный напольный коврик

Освещение, MPa

— Светодиодные лампы освещения кабины и лампа освещения маршрутной карты на сиденье оператора, подсветка джойстиков и клавиатуры— Прожекторы для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков— Прожекторы для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков— Комплект освещения включает: прожектор 4 лм по периметру участка, габаритные фонари мачты, проблесковый маячок кабины, проблесковый маячок в передней части — Светодиодные лампы освещения кабины и лампа освещения маршрутной карты на сиденье оператора, подсветка джойстиков и клавиатуры— Прожекторы для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков— Прожекторы для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков— Комплект освещения включает: прожектор 4200 лм по периметру участка, габаритные фонари мачты, проблесковый маячок кабины, проблесковый маячок в передней части

Сиденье, MPa

— Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76 мм (3 дюйма) с инерционной катушкой, поясничную опору, регулировку наклона в пределах 5°, сдвиг в продольном и поперечном направлениях на 8 мм (3, дюйма) — Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76 мм (3 дюйма) с инерционной катушкой, поясничную опору, регулировку наклона в пределах 5°, сдвиг в продольном и поперечном направлениях на 80 мм (3,1 дюйма)

Кабина — стандартная, MPa

— Сиденье с тканевой обивкой— Одинарное остекление— Съемный щиток для окна бурового станка— Стеклоочиститель стекла бурового станка

Question 35

Характеристики средства для технического обслуживания

Answer

Подъемные скобы (поставляются по запросу), MPa

— Резьба по стандарту API 89 мм (3,5 дюйма) — для подъема соответствующих инструментов для бурения (6,75 дюйма в трехшарошечном долоте или 6 дюймов в пневмопогружных молотах)— Резьба по стандарту API 114 мм (4,5 дюйма) — для подъема соответствующих инструментов для бурения (7,875 и 9 дюймов в трехшарошечном долоте или 8 дюймов в пневмопогружных молотах)— Резьба по стандарту API 140 мм (5,5 дюйма) — для подъема амортизирующего переходника— Резьба по стандарту BECO 102 мм (4,0 дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 5,5 дюйма)— Резьба по стандарту BECO 114 мм (4,5 дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 6,0, 6,5, 6,625 и 7 дюймов)— Резьба по стандарту BECO 152 мм (6,0 дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 7,625 дюйма) — Резьба по стандарту API 89 мм (3,5 дюйма) — для подъема соответствующих инструментов для бурения (6,75 дюйма в трехшарошечном долоте или 6 дюймов в пневмопогружных молотах)— Резьба по стандарту API 4 мм (4,5 дюйма) — для подъема соответствующих инструментов для бурения (7,875 и 9 дюймов в трехшарошечном долоте или 8 дюймов в пневмопогружных молотах)— Резьба по стандарту API 4 мм (5,5 дюйма) — для подъема амортизирующего переходника— Резьба по стандарту BECO мм (4, дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 5,5 дюйма)— Резьба по стандарту BECO 4 мм (4,5 дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 6,, 6,5, 6,65 и 7 дюймов)— Резьба по стандарту BECO 5 мм (6, дюйма) — для подъема соответствующей буровой штанги (внешний диаметр — 7,65 дюйма)

Question 36

Ключ страгивания

Answer

Переменные диапазоны захвата ключа (1), MPa

4–5 мм (4,5–6, дюйма) 114–152 мм (4,5–6,0 дюйма)

Переменные диапазоны захвата ключа (2), MPa

5–6 мм (6,–8,5 дюйма) 152–216 мм (6,0–8,5 дюйма)

Question 37

Буровая штанга

Answer

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 1, мм

127

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 1, мм

127

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 2, мм

140

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 2, мм

140

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 3, мм

152

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 3, мм

152

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 4, мм

165

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 4, мм

165

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 5, мм

178

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 5, мм

178

Штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги — вариант 6, мм

194

Штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги — вариант 6, мм

194

Буровые станки Cat MD6250

Описание

Характеристики

Отзывы

Добавить комментарий

Смотрите также

Zeppelin Таджикистан

Буровые станки Cat MD6250

Описание

Характеристики

Отзывы

Добавить комментарий

Смотрите также

Zeppelin Таджикистан

ДООО «Цеппелин Таджикистан» использует cookies (куки) в различных целях
