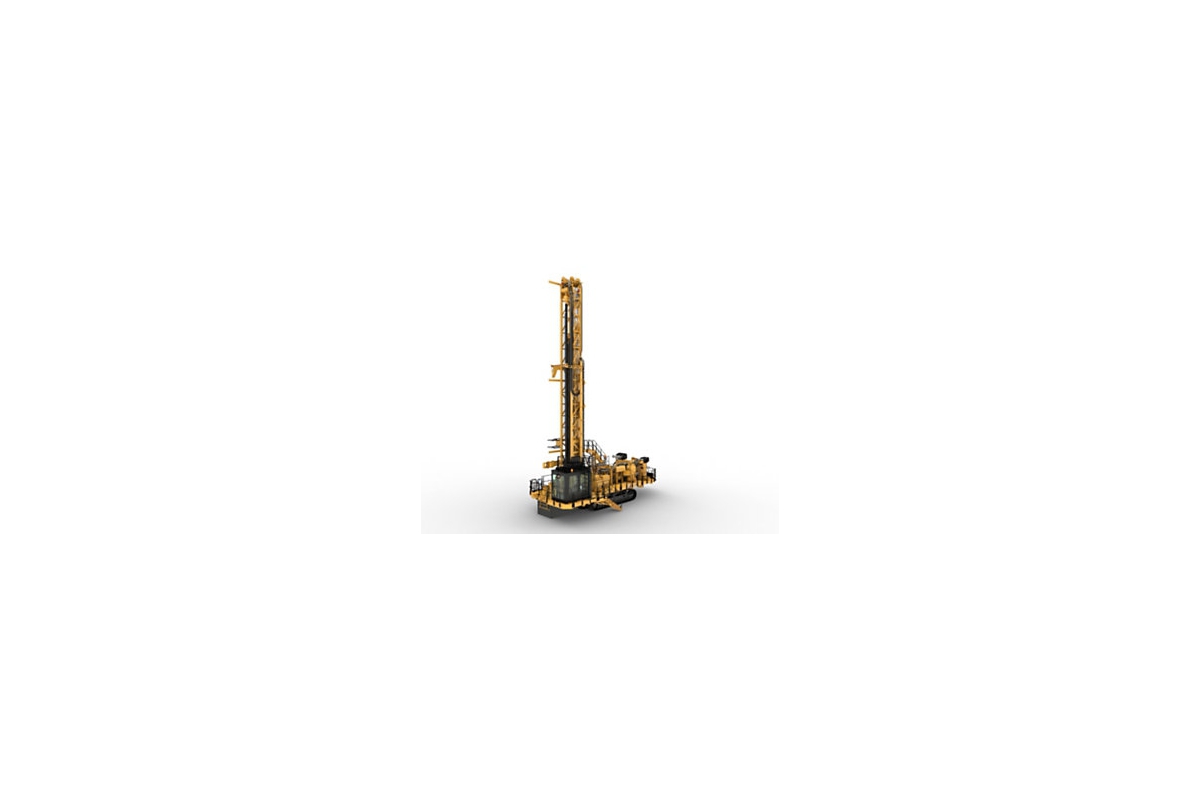

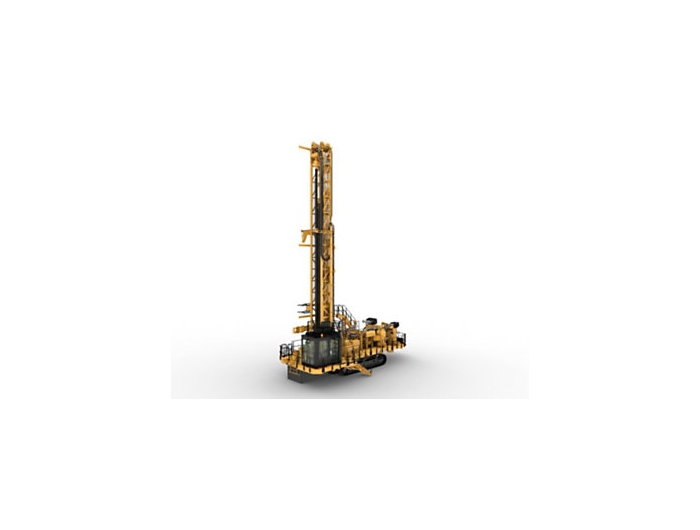

Буровые станки Cat MD6310

Question 1

Основные технические характеристики

Answer

Выбросы (эквивалентно Tier 2): двигатель, MPa

C32B при 1800 об/мин C3B при 8 об/мин

Выбросы (Tier 4 Final Агентства по охране окружающей среды США): двигатель, MPa

C32B при 1800 об/мин C3B при 8 об/мин

Наклонное бурение, MPa

Вертикально под 30° (с шагом 5°) Вертикально под 3° (с шагом 5°)

Мачта 13,7 м (44,9 фута) – усилие подъема, MPa

До 22 113 кг (до 48 750 фунтов) До 3 кг (до 48 75 фунтов)

Мачта 17,5 м (57,4 фута) – усилие подъема, MPa

До 22 113 кг (до 48 750 фунтов) До 3 кг (до 48 75 фунтов)

Мачта 17,5 м (57,4 фута) – усилие подачи, MPa

До 39009 кг (до 86000 фунтов) До 399 кг (до 86 фунтов)

Мачта 13,7 м (44,9 фута) – усилие подачи, MPa

До 39009 кг (до 86000 фунтов) До 399 кг (до 86 фунтов)

Мачта 17,5 м (57,4 фута) – нагрузка на долото – бурение в один заход, MPa

До 4 49 кг (до 9 9 фунта) До 42 149 кг (до 92 922 фунта)

Мачта 13,7 м (44,9 фута) – нагрузка на долото – бурение в один заход, MPa

До 4 65 кг (до 9753 фунтов) До 41 165 кг (до 90753 фунтов)

Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в несколько заходов, MPa

Подача до 47,9 м (до 157,4 фута) Подача до 47,9 м (до 57,4 фута)

Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в несколько заходов, MPa

Подача до 74,6 м (до 244,9 фута) Подача до 74,6 м (до 44,9 фута)

Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины, MPa

3–3мм (8–,5 дюйма) 203–311мм (8–12,25 дюйма)

Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины, MPa

3–3мм (8–,5 дюйма) 203–311мм (8–12,25 дюйма)

Мачта 13,7 м (44,9 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения за один заход, м

13.7

Мачта 17,5 м (57,4 фута) – диапазон диаметров скважины 203–311 мм (8–12,25 дюйма) – глубина бурения в один заход, м

17.5

Выбросы (Tier 4 Final Агентства по охране окружающей среды США): номинальная мощность ISO 14396, кВт

751 1007

Выбросы (эквивалентно Tier 2): номинальная мощность ISO 14396, кВт

769 1031

Question 2

Технические характеристики

Answer

Двигатель, MPa

Cat® C32B Cat® C3B

Нагрузка на долото, MPa

До 4 49 кг (до 9 9 фунта) До 42 149 кг (до 92 922 фунта)

Диаметр скважины, MPa

9–3мм (9–,5 дюйма) 229–311мм (9–12,25 дюйма)

Question 3

Элементы системы управления — стандарт

Answer

Компоненты (21), MPa

Автоматическая гидравлическая система подъема передней и задней пылезащитной завесы (по заказу)

Компоненты (18), MPa

Блокировка хода – домкраты опущены

Компоненты (17), MPa

Блокировка хода — мачта поднята и заблокирована или опущена и в положении parked

Компоненты (15), MPa

Блокировка хода — при угрозе устойчивости

Компоненты (16), MPa

Блокировка хода — став в скважине

Компоненты (6), MPa

Глубиномер

Компоненты (11), MPa

Датчики давления домкрата с отображением предупреждений и кодов на дисплее

Компоненты (13), MPa

Индикатор блокировки мачты

Компоненты (5), MPa

Индикатор включения/выключения позиционера для штанг

Компоненты (9), MPa

Индикатор частоты вращения привода-вращателя (отображение в цифровом виде на экране)

Компоненты (10), MPa

Индикаторы фильтров для гидравлической системы, компрессора и двигателя

Компоненты (20), MPa

Манометр давления в кабине с индикатором (по заказу)

Компоненты (19), MPa

Микроклимат кабины (управление кондиционером, фильтром, обогревом и скоростью вращения вентилятора)

Компоненты (4), MPa

Остановки и блокировки перемещения виртуального привода-вращателя

Компоненты (22), MPa

Подготовлена проводка под установку систем Terrain и автономной работы

Компоненты (1), MPa

Полностью электрическое управление — бурение, передвижение, горизонтирование и вспомогательные функции

Компоненты (23), MPa

Регистрация данных о состоянии машины с записью предупреждений и кодов неисправности (с возможностью экспорта данных)

Компоненты (7), MPa

Система обзора и контроля производительности бурения

Компоненты (14), MPa

Система пропорциональной регулировки с ЭБУ частоты вращения вентилятора

Компоненты (8), MPa

Турботаймер

Компоненты (3), MPa

Управление крутящим моментом

Компоненты (12), MPa

Управление пылеподавлением

Компоненты (2), MPa

Электронный блок управления компрессора

Question 4

Охлаждение

Answer

Компоненты (4), MPa

Автоматическая система управления вентилятором с регулируемой частотой вращения

Компоненты (2), MPa

Отдельный блок системы охлаждения двигателя

Компоненты (1), MPa

Охладители с легким доступом для очистки

Компоненты (3), MPa

Секции сменных сердцевин охладителя

Преимущества, MPa

Функционален при температуре окружающей среды 5 °C (5 °F) Функционален при температуре окружающей среды 52 °C (125 °F)

Question 5

Автоматизация и технологии

Answer

Компоненты (2), MPa

Автоматические функции: установка уровня, втягивание, позиционирование мачты

Тип, MPa

Готовность к автономной работе

Компоненты (5), MPa

Дополнительная функция Coand for Drilling позволяет каждому оператору управлять более чем одной машиной Дополнительная функция Command for Drilling позволяет каждому оператору управлять более чем одной машиной

Компоненты (1), MPa

Индикатор глубины бурения и устройства блокировки

Компоненты (6), MPa

Проводка для интерфейса третьей стороны

Компоненты (3), MPa

Система Drill Ait (автоматическое бурение в один или несколько заходов) (опции) Система Drill Assist (автоматическое бурение в один или несколько заходов) (опции)

Компоненты (4), MPa

Система Product ink Elite (оборудование установлено на производстве, пакет подписки приобретается у дилера) Система Product Link Elite (оборудование установлено на производстве, пакет подписки приобретается у дилера)

Дополнительная система Cat Terrain для буровых станков — интерфейс для систем горной добычи, MPa

– Производительность– Навигация

Question 6

Комплект оборудования для погружного бурения

Answer

Компоненты (4), MPa

Амортизирующий и верхний штанговый переходник

Компоненты (2), MPa

Вкладыши люнета для штанг

Компоненты (1), MPa

Двухсоставная втулка

Компоненты (5), MPa

Переходник для пневмоударника

Компоненты (3), MPa

Сдвижной палубный ключ

Компоненты (6), MPa

Уплотнение пылеулавливающего чехла

Question 7

Сервисные пакеты

Answer

Комплект (1), MPa

Базовый/ручной режим: централизованная система ручной смазки; топливная и водяная системы заполняются под действием силы тяжести

Комплект (3), MPa

Премиум - сервисный центр для залива и слива смазочных материалов (масло компрессора, гидросистемы, редукторов, двигателя, смазки долота и пластичной смазки), автоматическая смазка, быстрая заправка топливом и водой, шланг для обдува машины

Комплект (2), MPa

Стандарт - быстрая заправка топливом и водой, автоматическая смазка

Question 8

Варианты компрессора/ресивера

Answer

Примечание

Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива.– Данную функцию имеют все компрессоры высокого и низкого давления.

Вариант бака ресивера (2), MPa

Высокое давление 34,4 бара (5 фунтов/кв. дюйм)/ASME CR N/AU или CE Высокое давление 34,4 бара (500 фунтов/кв. дюйм)/ASME CR N/AU или CE

Вариант бака ресивера (1), MPa

Низкое давление 8,6 бара (125 фунтов/кв. дюйм)/ASME/CRN/AU или CE Низкое давление 8,6 бара (5 фунтов/кв. дюйм)/ASME/CRN/AU или CE

Выбор, MPa

Электронный блок управления и регулирования компрессора с линиями удаления воздуха

Question 9

Рама и рабочая платформа

Answer

Компоненты (3), MPa

Блоки централизованной системы ручной смазки для всех поворотных точек на буровом станке или автоматическая смазочная система (по заказу)

Особенности (1), MPa

Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы

Особенности (4), MPa

Дополнительный топливный бак на +1609л (425галл.) Дополнительный топливный бак на +69л (45галл.)

Компоненты (6), MPa

Мостки, расположенные по всему периметру кабины до буровой платформы (по заказу)

Компоненты (1), MPa

Неподвижная задняя платформа для вертикального и наклонного бурения

Особенности (3), MPa

Объем топливного бака 1609л (425галл.) Объем топливного бака 69л (45галл.)

Особенности (5), MPa

Платформа с болтовым креплением для генератора для запуска в холодную погоду или баллонов пожаротушения (по заказу)

Особенности (2), MPa

Противоскользящая поверхность

Особенности (7), MPa

Прочные поручни, оградительные планки, саморегулирующиеся заслонки

Компоненты (9), MPa

Смотровой лючок с гидроприводом на буровой платформе с подсветкой (по заказу)

Особенности (6), MPa

Три точки выхода на платформе в дополнение к главному участку доступа

Компоненты (4), MPa

Усиленные буксировочные крюки (передняя часть)

Компоненты (10), MPa

Устройство смазки резьбы штанги с забором смазки из бака или одноразовой смазочной емкости (по заказу)

Компоненты (5), MPa

Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов

Компоненты (2), MPa

Четыре домкрата обеспечивают горизонтирование на поверхности с наклоном 7° (в любом направлении)

Компоненты (7), MPa

Ящик для хранения долота на платформе, с откидной крышкой (по заказу)

Компоненты (8), MPa

Ящик для хранения пневмоударника для погружного бурения с высоким давлением на буровой платформе (опция)

Question 10

Оборудование

Answer

Тип техники

Буровые станки

Область применения

Горная и карьерная техника Нефтегазовое оборудование

Question 11

Мачта

Answer

Примечание (2)

Варианты конфигурации включают бурение в один и несколько заходов и бурение от вертикального до бурения под углом в 3 градусов

Варианты конфигурации включают бурение в один и несколько заходов и бурение от вертикального до бурения под углом в 30 градусов

Примечание (1)

Гидравлически управляемая карусель использует штанги разного диаметра

Особенности (5), MPa

Гидравлический ключ страгивания (HOBO) для ряда диаметров штанг

Особенности (1), MPa

Конфигурации мачт 13,7 м (44,9 фута) и 17,5 м (57,4 фута) в комплекте с карусельной кассетой для штанг Конфигурации мачт 3,7 м (44,9 фута) и 7,5 м (57,4 фута) в комплекте с карусельной кассетой для штанг

Особенности (10), MPa

Лебедка с дистанционным управлением; переменная скорость, грузоподъемность ≥ 1818кг (4000фунтов), вылет до 6,1м (20футов) за пределами буровой платформы (по заказу) Лебедка с дистанционным управлением; переменная скорость, грузоподъемность ≥ 88кг (4фунтов), вылет до 6,м (футов) за пределами буровой платформы (по заказу)

Особенности (15), MPa

Лестница доступа на мачту и решетка мачты (по заказу)

Особенности (8), MPa

Наклонное бурение 0–30° с шагом в 5° Наклонное бурение –3° с шагом в 5°

Особенности (9), MPa

Позиционер буровых штанг

Особенности (14), MPa

Приспособления для крепления тросов на мачте (по заказу)

Особенности (11), MPa

Редуктор вращателя в конфигурации с двумя гидромоторами, до 160 об/мин, крутящий момент 16000 Нм (11 800 футо-фунтов) Редуктор вращателя в конфигурации с двумя гидромоторами, до 6 об/мин, крутящий момент 6 Нм ( 8 футо-фунтов)

Особенности (6), MPa

Сдвижной палубный гаечный ключ

Особенности (13), MPa

Система для впрыска масла для рабочих инструментов с баком 113,5 л (30 галл.) (только для вращательного бурения) Система для впрыска масла для рабочих инструментов с баком 3,5 л (3 галл.) (только для вращательного бурения)

Особенности (4), MPa

Система подачи рассчитана на бурильные штанги разного диаметра

Особенности (2), MPa

Система подачи/подъема с одним цилиндром

Особенности (7), MPa

Стандартная палубная втулка для вращательного бурения и двухсоставная для погружного пневмоударника

Особенности (12), MPa

Улавливатель штанг c ручным или гидравлическим (опция) приводом

Особенности (3), MPa

Функция автоматического натяжения спускового и подъемного каната

Question 12

Комплект оборудования для вращательного бурения

Answer

Компоненты (4), MPa

Верхний штанговый или амортизирующий и перекрестный переходник (по заказу)

Компоненты (2), MPa

Вкладыши люнета для штанг

Компоненты (5), MPa

Наддолотник

Компоненты (1), MPa

Палубная втулка

Компоненты (3), MPa

Сдвижной палубный ключ

Компоненты (6), MPa

Уплотнение пылеулавливающего чехла

Question 13

Варианты систем пылеподавления

Answer

Мокрое пылеподавление – стандарт, MPa

Водяной бак 1514л (400галл.) Водяной бак 54л (4галл.)

Варианты (1), MPa

Гидравлические подъемники для поднятия передней и задней шторок (по заказу) (рекомендуется использовать с пылеуловителями)

Варианты (2), MPa

Распыление воды на поверхность в области скважины (не рекомендуется для холодного климата)

Варианты (3), MPa

Статичные пылезащитные завесы, закрытие со всех четырех сторон (стандартная система)

Сочетание сухого пылеуловителя и водяной системы (по заказу), MPa

– Вместительность водяного бака 1514 л (400 галл.)– Сухой пылеуловитель 204 м³/мин (7200 куб. футов/мин)– Самоочищающиеся фильтры с дверцей автоматического выброса пыли – Вместительность водяного бака 54 л (4 галл.)– Сухой пылеуловитель 4 м³/мин (7 куб. футов/мин)– Самоочищающиеся фильтры с дверцей автоматического выброса пыли

Мокрое пылеподавление большого объема (не совместимо с базовым сервисным пакетом), MPa

– Водяные баки общим объемом 3785 л ( галл.) максимум– Основной бак над платформой объемом 54 л (4 галл.) (с подогревателем для крайне низких температур)– Дополнительный бак над платформой объемом 7 л (6 галл.) – Водяные баки общим объемом 3785 л (1000 галл.) максимум– Основной бак над платформой объемом 1514 л (400 галл.) (с подогревателем для крайне низких температур)– Дополнительный бак над платформой объемом 2271 л (600 галл.)

Question 14

Климатические исполнения

Answer

Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2), MPa

Выдерживает высокую температуру до 5 °C (5 °F) Выдерживает высокую температуру до 52 °C (125 °F)

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1), MPa

Для температур до -40° C (-40° F) Для температур до -4° C (-4° F)

Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1), MPa

Номинальные температуры до – °C (3 °F) Номинальные температуры до –1 °C (30 °F)

Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера, MPa

Номинальные температуры до –18 °C (–0,4 °F) Номинальные температуры до –8 °C (–,4 °F)

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (1), MPa

Номинальные температуры до –4 °C (–4 °F) Номинальные температуры до –40 °C (–40 °F)

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (4), MPa

Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и бака Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, а также блока быстрого наполнения водой и бака

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (6), MPa

Панель выключателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов (если они требуются).

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2), MPa

Подогреватель охлаждающей жидкости двигателя и подогреватель водяного бака, поддоны аккумуляторных батарей

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (3), MPa

Полный комплект смазочных материалов для арктических условий содержит: моторное масло, гидравлическое масло и масло для компрессора

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4), MPa

Рабочие жидкости для условий крайнего севера, готовая к работе генераторная установка, подогреватели и термоизоляционные материалы для баков, дополнительные аккумуляторные батареи, линии всасывания с подогревом

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (2), MPa

Система обогрева на дизельном топливе, которая нагревает и обеспечивает циркуляцию охлаждающей жидкости двигателя по следующим компонентам: блоку цилиндров, основному водяному баку, нагревательным элементам для поддона аккумуляторной батареи, с резервом для топливных баков.

Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5), MPa

Соединительный блок электропитания собственных нужд с переключаемым водонепроницаемым соединением на 240–600 В и 50 А Соединительный блок электропитания собственных нужд с переключаемым водонепроницаемым соединением на 4–6 В и 5 А

Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера, пакет электрообогрева (5), MPa

Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–600В (50А); дизельная генераторная установка и/или штепсель поставляются отдельно. Соединительный блок электропитания собственных нужд с переключаемым соединением на 4–6В (5А); дизельная генераторная установка и/или штепсель поставляются отдельно.

Question 15

Безопасность

Answer

Компоненты (11), MPa

Выключение аккумулятора с помощью ключа или блокировка стартера с клеммами для запуска двигателя от внешнего источника

Компоненты (4), MPa

Звуковой сигнал при перемещении подается автоматически и хорошо слышен

Компоненты (7), MPa

Лестница доступа к мачте и решетка мачты (по заказу)

Компоненты (6), MPa

Ограждения выхлопных труб и трубопроводов турбонагнетателя

Компоненты (5), MPa

Откидное защитное ограждение для полного осмотра бура из окна

Компоненты (10), MPa

Отсек аккумуляторной батареи, закрепленный на платформе

Компоненты (9), MPa

Саморегулирующиеся заслонки защищают точки выхода на лестницу

Компоненты (2), MPa

Семь (7) кнопок остановки двигателя: по одной в кабине, на буровой платформе, на платформе на силовой передаче, в каждой точке доступа с уровня земли и с передней и левой стороны бурового станка

Компоненты (1), MPa

Сплавные крышки буровой платформы, с отсеком для хранения

Компоненты (8), MPa

Три точки выхода на платформе в дополнение к главному участку доступа

Особенность, MPa

Угол въезда 14 градусов упрощает загрузку и разгрузку на трал Угол въезда 4 градусов упрощает загрузку и разгрузку на трал

Компоненты (12), MPa

Устройства крепления воздушного шланга

Компоненты (3), MPa

Электрический звуковой сигнал, включение кнопкой в кабине

Question 16

Комплекты мачт

Answer

Вспомогательные приспособления для мачты, ручные, мачта 17,5 м (57,4 фута), MPa

Два канатных улавливателя и гидравлический люнет для штанг, стандартная корзина для долот

Вспомогательные приспособления для мачты, гидравлические (2), MPa

Один гидравлический и один канатный улавливатель, гидравлический люнет для штанг, гидравлическая корзина для долот

Вспомогательные приспособления для мачты, гидравлические (1), MPa

Один гидравлический улавливатель и гидравлический люнет для штанг, гидравлическая корзина для долот

Вспомогательные приспособления для мачты, ручные, мачта 13,7 м (44,9 фута), MPa

Один канатный улавливатель и гидравлический люнет для штанг, стандартная корзина для долот

Наклонное бурение, MPa

Поставляется с любой из мачт

Question 17

Варианты двигателя

Answer

Компоненты (1), MPa

Два стартера

Компоненты (2), MPa

Отверстия для планового взятия проб масла (S·O·SSM)

Компоненты (4), MPa

Система облегчения пуска двигателя с впрыском эфира; баллон с эфиром приобретается на месте

Компоненты (3), MPa

Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 500моточасов к межсервисному интервалу Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 5моточасов к межсервисному интервалу

Question 18

Кабина оператора

Answer

Компоненты (6), MPa

Две откидные дверцы с окнами и замки Cat с ключами

Компоненты (12), MPa

Держатель для документации

Компоненты (8), MPa

Дополнительный дисплей для камер cc; цветной, с высоким разрешением, 254 мм (10 дюймов) Дополнительный дисплей для камер cc; цветной, с высоким разрешением, 54 мм ( дюймов)

Компоненты (11), MPa

Лестница доступа к крыше кабины (по заказу)

Компоненты (3), MPa

Мостки по периметру кабины доступны для кабин обоих размеров

Компоненты (9), MPa

Преобразователь напряжения 24 В–12 В Преобразователь напряжения 4 В– В

Компоненты (1), MPa

Просторная кабина с конструкцией FOPS 3 м² (3,4 фута²) с интегрированной рабочей станцией оператора Просторная кабина с конструкцией FOPS 3 м² (32,4 фута²) с интегрированной рабочей станцией оператора

Компоненты (7), MPa

Рабочее место оператора оборудовано эргономичным сиденьем, в подлокотниках которого установлены джойстики управления с полным набором приборов, двумя цветными сенсорными экранами высокого разрешения диагональю 254 мм (10 дюймов) и розеткой электропитания 12 В Рабочее место оператора оборудовано эргономичным сиденьем, в подлокотниках которого установлены джойстики управления с полным набором приборов, двумя цветными сенсорными экранами высокого разрешения диагональю 54 мм ( дюймов) и розеткой электропитания В

Компоненты (10), MPa

Радиоприемник для связи и развлечения

Компоненты (5), MPa

Резиновые конструкции кабины поглощают механическую вибрацию и ограничивают уровень внешнего шума

Компоненты (4), MPa

Сенсорный дисплей для контроля работы бурильного станка

Компоненты (14), MPa

Сиденье для инструктора складывается и имеет ремень безопасности с инерционной катушкой (по заказу)

Компоненты (13), MPa

Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, откидывается под углом 5°, регулируется в продольном и поперечном направлении на 8 мм (3, дюйма) Сиденье поворачивается, блокируется и имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, откидывается под углом 5°, регулируется в продольном и поперечном направлении на 80 мм (3,1 дюйма)

Компоненты (2), MPa

Увеличенная кабина с площадью пола 4, м² (45, фута²); выделенное место для установки холодильника и СВЧ-печи с проводкой питания Увеличенная кабина с площадью пола 4,2 м² (45,2 фута²); выделенное место для установки холодильника и СВЧ-печи с проводкой питания

Система отопления, вентиляции и кондиционирования воздуха, MPa

– Вентиляционные отверстия в области ног– Установленный на крыше кондиционер или блок обогрева или создания избыточного давления– Доступ к фильтрам с платформы (доступ с крыши не требуется), интервал замены около 5 моточасов– Стекло со стороны бурового станка с воздуховодами от запотевания – Вентиляционные отверстия в области ног– Установленный на крыше кондиционер или блок обогрева или создания избыточного давления– Доступ к фильтрам с платформы (доступ с крыши не требуется), интервал замены около 500 моточасов– Стекло со стороны бурового станка с воздуховодами от запотевания

Освещение, MPa

– Светодиодное освещение в салоне; отдельная лампа для чтения и подсветка для джойстиков и кнопочных панелей– Управляемое освещение зон и направленное освещение для бурения в ночное время– Прожектор буровой зоны– Направленное освещение зон силовой группы, буровой платформы, карусели, лестницы доступа и мостков– Стандартное освещение галогенное, прожектор 1300 лм, лампы направленного освещения 1950 лм– Премиум-освещение светодиодное, прожектор 4200 лм (по заказу)– Освещение мачты, проблесковый маячок кабины, проблесковый маячок в передней части станка (по заказу) – Светодиодное освещение в салоне; отдельная лампа для чтения и подсветка для джойстиков и кнопочных панелей– Управляемое освещение зон и направленное освещение для бурения в ночное время– Прожектор буровой зоны– Направленное освещение зон силовой группы, буровой платформы, карусели, лестницы доступа и мостков– Стандартное освещение галогенное, прожектор 3 лм, лампы направленного освещения 95 лм– Премиум-освещение светодиодное, прожектор 4 лм (по заказу)– Освещение мачты, проблесковый маячок кабины, проблесковый маячок в передней части станка (по заказу)

Кабина — "Премиум", MPa

– Сиденье с кожаной обивкой с подогревом и вентиляцией– Двойной стеклопакет– Защита ветрового стекла– Дополнительный ящик для хранения в кабине– Дополнительные стеклоочистители переднего и заднего стекол– Оконные шторки (по заказу)– Складное сиденье для инструктора (по заказу)– Съемный напольный коврик

Кабина — стандартная, MPa

– Сиденье с тканевой обивкой– Одинарный стеклопакет– Стеклоочиститель стекла бурового станка– Оконные шторки (по заказу)– Складное сиденье для инструктора (по заказу)– Съемный напольный коврик

Камеры, MPa

– Устанавливается на передней и левой стороне, что обеспечивает обзор 360° с сиденья оператора– Камера на мачте для обзора работы кассеты/вращателя – Устанавливается на передней и левой стороне, что обеспечивает обзор 36° с сиденья оператора– Камера на мачте для обзора работы кассеты/вращателя

Question 19

Характеристики средства для технического обслуживания

Answer

Параметр, MPa

Держатель палубной втулки для штанг диаметром от 178 до 235 мм (7,00–9,25 дюйма) Держатель палубной втулки для штанг диаметром от 78 до 35 мм (7,–9,5 дюйма)

Подъемные скобы (поставляются по запросу), MPa

– Станд. резьба по API 114 мм (4,5 дюйма)– Станд. резьба по API 140 мм (5,5 дюйма)– Резьба по API 168 мм (6,625 дюйма) для верхнего/амортизирующего переходника–Резьба по BECO 114 мм (4,5 дюйма) для штанг 178 мм (7 дюймов)– Резьба по BECO 152 мм (6 дюймов) для штанг от 194 мм (7,625 дюйма) до 235 мм (9,25 дюйма) – Станд. резьба по API 4 мм (4,5 дюйма)– Станд. резьба по API 4 мм (5,5 дюйма)– Резьба по API 68 мм (6,65 дюйма) для верхнего/амортизирующего переходника–Резьба по BECO 4 мм (4,5 дюйма) для штанг 78 мм (7 дюймов)– Резьба по BECO 5 мм (6 дюймов) для штанг от 94 мм (7,65 дюйма) до 35 мм (9,5 дюйма)

Question 20

Усилие подачи/подъема

Answer

Усилие подачи, MPa

До 39009 кг (до 86000 фунтов) До 399 кг (до 86 фунтов)

Question 21

Варианты доступа к раме

Answer

Вариант (2), MPa

Каскадная гидравлическая лестница к кабине (по заказу) включает средство блокировки подъема и хода, которое включается в опущенном положении

Вариант (1), MPa

Стационарная лестница для доступа в кабину

Question 22

Кассета (зависит от размера мачты и диаметра штанги)

Answer

Примечание

Кассета мачты, 13,7 м (44,9 фута), двойного назначения; удерживает две (2)штанги длиной 12,19 м (40футов) каждая и две (2)штанги длиной 9,14 м (30футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)Возможна установка штанг 194 мм (7,625 дюйма) — для работы со штангами дополнительных диаметров обращайтесь к производителю

Кассета мачты, 3,7 м (44,9 фута), двойного назначения; удерживает две ()штанги длиной ,9 м (4футов) каждая и две ()штанги длиной 9,4 м (3футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)Возможна установка штанг 94 мм (7,65 дюйма) — для работы со штангами дополнительных диаметров обращайтесь к производителю

Кассета мачты 17,5 м (57,4 фута); количество штанг 2 × 7,62 м (25 футов); суммарная глубина 32,7 м (107,4 фута): диаметр штанги, мм

235

Question 23

Гидравлическая система

Answer

Компоненты (5), MPa

Клапаны для планового взятия проб масла (S∙O∙S)

Компоненты (2), MPa

Насос вспомогательного контура ( шт.) — куб. см (поршневой, с регулированием по нагрузке) Насос вспомогательного контура (1 шт.) — 110 куб. см (поршневой, с регулированием по нагрузке)

Компоненты (3), MPa

Насосы вентилятора, 2шт.— 1000куб. см (поршневые, с пропорциональными электронными блоками управления) Насосы вентилятора, шт.— куб. см (поршневые, с пропорциональными электронными блоками управления)

Компоненты (1), MPa

Первичные насосы, 2шт.— 210куб. см (поршневые, с пропорциональными электронными блоками управления) Первичные насосы, шт.— куб. см (поршневые, с пропорциональными электронными блоками управления)

Компоненты (4), MPa

Подкачивающие насосы ( шт.) — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность) Подкачивающие насосы (2 шт.) — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность)

Question 24

Привод вращателя

Answer

Компоненты (3), MPa

Контроль момента вращения

Компоненты (4), MPa

Остановки и блокировки перемещения виртуального привода-вращателя

Компоненты (2), MPa

Редуктор вращателя в конфигурации с двумя гидромоторами, до 160 об/мин, крутящий момент 16 000 Н∙м (11 800 фунто-футов) Редуктор вращателя в конфигурации с двумя гидромоторами, до 6 об/мин, крутящий момент 6 Н∙м ( 8 фунто-футов)

Компоненты (1), MPa

Шпиндельс резьбой 168мм (6,625дюйма) по API и шлицевым кольцом Шпиндельс резьбой 68мм (6,65дюйма) по API и шлицевым кольцом

Question 25

Лебедка (дополнительно)

Answer

Примечание

Регулируемая частота вращения

Вылет лебедки — выше буровой платформы, м

6.1

Диаметр троса, мм

13

Номинальная грузоподъемность, кг

1814

Question 26

Ходовая часть

Answer

Направляющие гусеничной цепи и защита опорных катков, MPa

Уровень Уровень 2

Ролики нижние, MPa

Четырнадцать (14) Четырнадцать (4)

Модель, MPa

Экскаватор Cat®349E E Экскаватор Cat®349E EL

Скорость хода, км/ч

2.45

Тройные грунтозацепы для мягких пород; давление на грунт 1,28бар (18,5фунта/кв.дюйм), мм

750

Question 27

Буровая штанга

Answer

Примечание

Штанга для кассеты двойного назначения: мачта 13,7 м (44,9 фута); удерживает две (2) штанги длиной 12,19 м (40 футов) каждая и две (2) штанги длиной 9,14 м (30 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)Кассета двойного назначения рассчитана на штангу диаметром 194 мм (7,625дюйма)— сведения о дополнительных диаметрах штанг можно узнать у производителя.

Штанга для кассеты двойного назначения: мачта 3,7 м (44,9 фута); удерживает две () штанги длиной ,9 м (4 футов) каждая и две () штанги длиной 9,4 м (3 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект)Кассета двойного назначения рассчитана на штангу диаметром 94 мм (7,65дюйма)— сведения о дополнительных диаметрах штанг можно узнать у производителя.

7,62м (25футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: погружное бурение, мм

178

12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: погружное бурение, мм

178

7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная или погружное бурение, мм

194

12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная или погружное бурение, мм

194

7,62м (25футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная (1), мм

203

12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная (1), мм

203

7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная (2), мм

219

12,19 м (40 футов) — в карусельную кассету вмещается четыре (4) или пять (5) штанг; 13,7 м (44,9 фута) Мачта: вращательная (2), мм

219

7,62 м (25 футов) — в карусельную кассету вмещается четыре или пять штанг; 17,5 м (57,4 фута) Мачта: вращательная, мм

235

Question 28

Размеры (приблизительные) – мачта 17,5 м (57,4 фута)

Answer

Ширина – передняя часть, м

5.39

Ширина – задняя часть, м

6.32

Длина платформы - стандартная кабина, м

13.27

Длина платформы – увеличенная кабина, м

13.79

Высота с поднятой мачтой, м

23.77

Длина с опущенной мачтой - стандартная кабина, м

24.9

Длина с опущенной мачтой – увеличенная кабина, м

25.43

Question 29

Размеры (приблизительные) – мачта 13,7 м (44,9 фута)

Answer

Ширина – передняя часть, м

5.39

Ширина – задняя часть, м

6.32

Длина платформы - стандартная кабина, м

13.27

Длина платформы – увеличенная кабина, м

13.79

Высота с поднятой мачтой, м

19.93

Длина с опущенной мачтой - стандартная кабина, м

21.1

Длина с опущенной мачтой – увеличенная кабина, м

21.62

Question 30

Ключ страгивания

Answer

Переменные диапазоны захвата ключа (1), MPa

78–9мм (7,–8,65дюйма) 178–219мм (7,0–8,625дюйма)

Буровые станки Cat MD6310

Описание

Характеристики

Отзывы

Добавить комментарий

Смотрите также

Zeppelin Таджикистан

Буровые станки Cat MD6310

Описание

Характеристики

Отзывы

Добавить комментарий

Смотрите также

Zeppelin Таджикистан

ДООО «Цеппелин Таджикистан» использует cookies (куки) в различных целях
