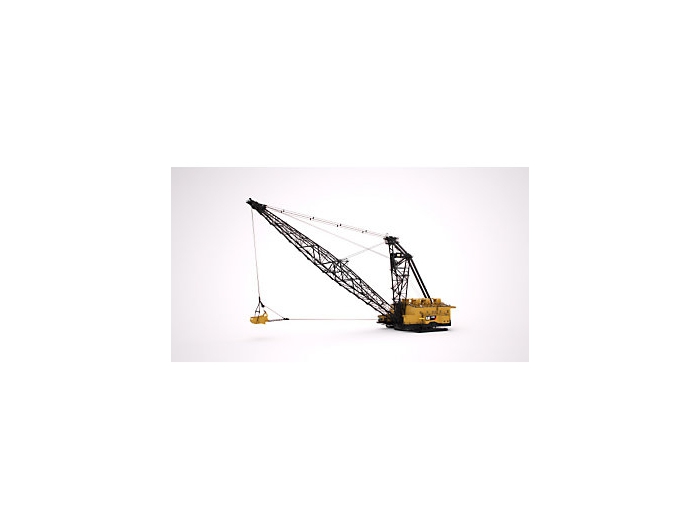

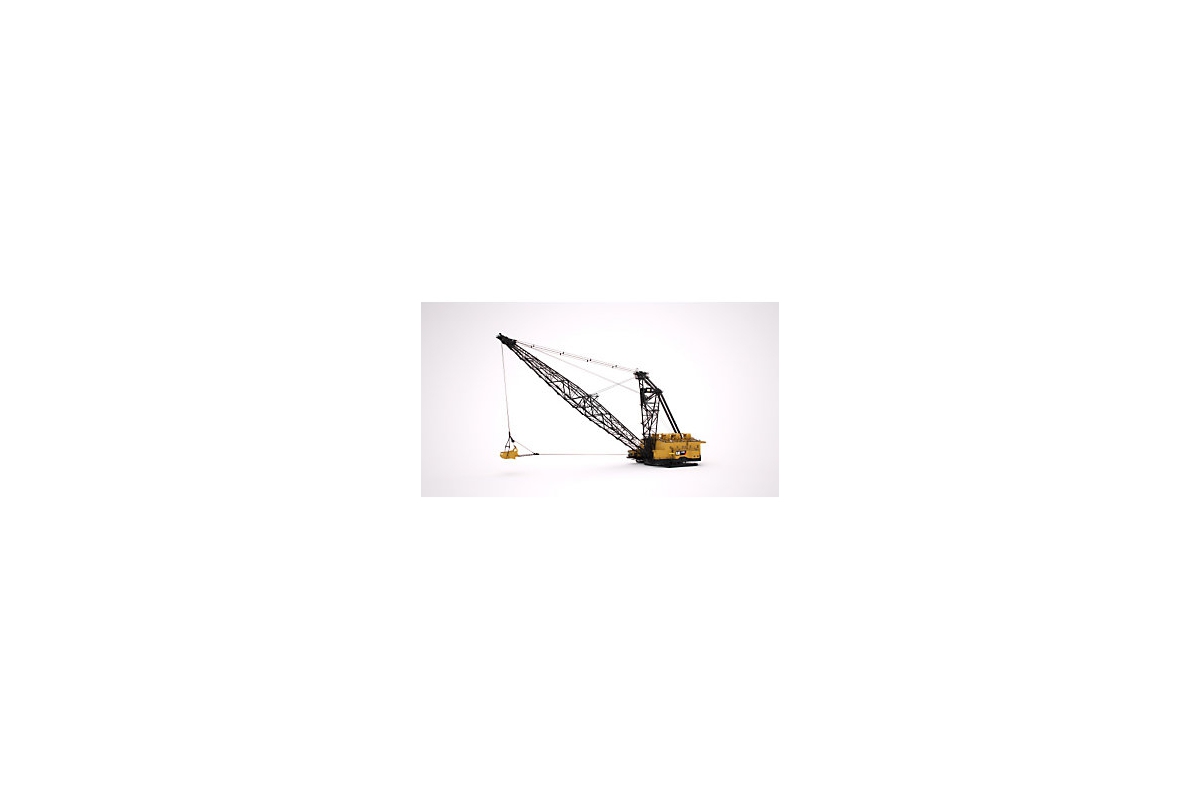

Драглайны Cat 8750

Драглайны Cat^® обеспечивают самую низкую удельную стоимость удаления материала на тонну, потребляют меньше энергии и выделяют меньше парниковых газов по сравнению с другими методами удаления вскрышных пород. Благодаря этому они являются самыми производительными и экологически безопасными экскаваторами в отрасли. Cat^® 8750 — наша флагманская модель. Это первый драглайн с успешно установленной системой приводов IGBT переменного тока — технологией, которая специально разработана с целью повысить производительность, прогнозируемость и безопасность погрузочных работ. Как и все драглайны Cat, модель 8750 обслуживается командой, обладающей вековым опытом, экспертными знаниями и непревзойденными навыками.

БЕЗОПАСНОСТЬ

• Входные/выходные двери; задняя дверь без ступенек предотвращает риск падения, особенно в случаях экстренной необходимости, когда требуется быстрый выход из кабины.
• Превосходная видимость с полным обзором стрелы со стороны оператора, а также максимальная ситуационная осведомленность оператора, обеспечиваемая пятью оптимально установленными камерами и потолочными дисплеями в кабине.
• Безопасный и удобный доступ благодаря нескользящему материалу на поверхностях мостков на крыше и кузове для предотвращения падений, а также рифленому решетчатому настилу на лестницах, платформах и мостках, облегчающим безопасное передвижение по машине.
• Уникальная трехместная конструкция, позволяющая разместить оператора, инструктора и техника; место наблюдателя, которое расположено за оператором и обеспечивает технику обзор со стороны оператора, в то же время позволяя контролировать его действия; а также отдельные кнопки аварийного останова для оператора и инструктора.
• Электрическая система повышенной безопасности с системой аварийного останова, которая представляет собой жестко запаянный двойной шнур с защитным реле; все органы рабочего места оператора на 24 вольта; доступна оценка вспышки дуги; одна точка отключения движения для обслуживания механической системы машины; блокировка с помощью ключа для предотвращения доступа к зонам входящих высоковольтных подключений; а также установленные предупредительные знаки накопленной энергии.

ОПТИМАЛЬНАЯ КОНФИГУРАЦИЯ ДЛЯ КАЖДОЙ ПЛОЩАДКИ

• Инженеры работают совместно с владельцами участков горных разработок, принимая во внимание такие факторы, как условия выемки, срок службы шахты, ее план и показатели годовой выработки, чтобы определить оптимальную конфигурацию драглайна для конкретного участка каждого заказчика.
• Инженеры анализируют среду участка горных разработок и применяют полученные результаты при выработке рекомендаций по новым драглайнам, а также по модернизации существующего парка драглайнов.

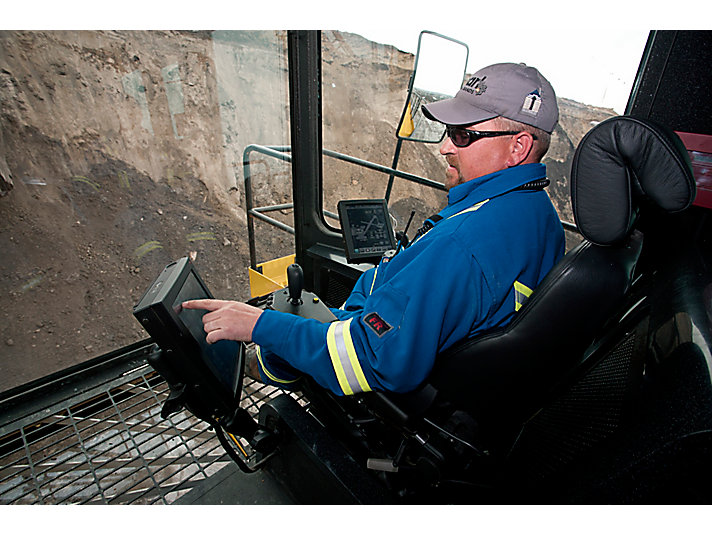

КАБИНА ОПЕРАТОРА

• Современная кабина оператора, являющаяся результатом многолетнего сотрудничества Caterpillar, горнодобывающих компаний и операторов.
• Обеспечивает лучший в отрасли обзор с отличной прямой видимостью, дополненной оптимально установленными камерами и экранами дисплея.
• Интуитивно понятные и визуально эстетичные экраны снижают когнитивную усталость и повышают продуктивность.
• Новые джойстики на основе эффекта Холла (ожидается получение патента) отличаются сконструированными по заказу эргономичными ручками и управлением силой натяжения пружин через прикосновения пальцев. В результате этого эксплуатация машины не требует физических усилий, а также ускоряется реакция на управляющие воздействия.

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• Улучшенный доступ для обслуживания с мостками на машине, а также удобный доступ к основанию через люки, расположенные внутри и за пределами поворотного круга; доступ к поворотной раме, который обеспечивает возможность перемещаться от одной секции к другой по всем секторам отсека; высокие платформы для техобслуживания поворотной платформы, тормозов, нагнетательных вентиляторов и электрических выводов; надежные проходы и рабочие площадки вокруг палубных механизмов и электрооборудования; а также удобный доступ к подъемному и буксировочному барабанам по лестницам, проходам и платформам.
• Мостовые краны охватывают большинство основных компонентов.
• Предусмотрена легкодоступная точка техобслуживания для смазки.
• Надежные наружные кронштейны прожекторов, позволяющие заменять прожекторы с мостков и площадок; через колодцы с быстро открывающимися люками в крыше кабины открывается доступ к внутреннему верхнему освещению кузова.

ПРОЧНОСТЬ

• Стрела и тройные конструкции изготавливаются из высокопрочной, высокоустойчивой к ударным воздействиям стали с качественными сварными швами полного проплавления, а также профильного и шлифованного типа.
• Все сварные швы, несущие рабочую нагрузку, проходят визуальную проверку, причем наиболее важные швы также проверяются магнитными частицами, ультразвуком или рентгеновскими лучами; для снятия остаточного напряжения со сварных изделий используются большие печи.
• Узел базовой рамы имеет радиальную конструкцию для оптимизации нагрузки и доступа, кованый встроенный центральный штифт, T-образный сварной субкомпонент роликового пути со снятым остаточным напряжением и толстую нижнюю плиту, с износостойкими стальными износными пластинами и противоскользящими клиньями.
• Механически обработанные бочкообразные ролики большого диаметра и третья рампа, которая исключает необходимость использования роликов с закраинами, позволяя добавлять больше роликов, что существенно продлевает срок службы машины.

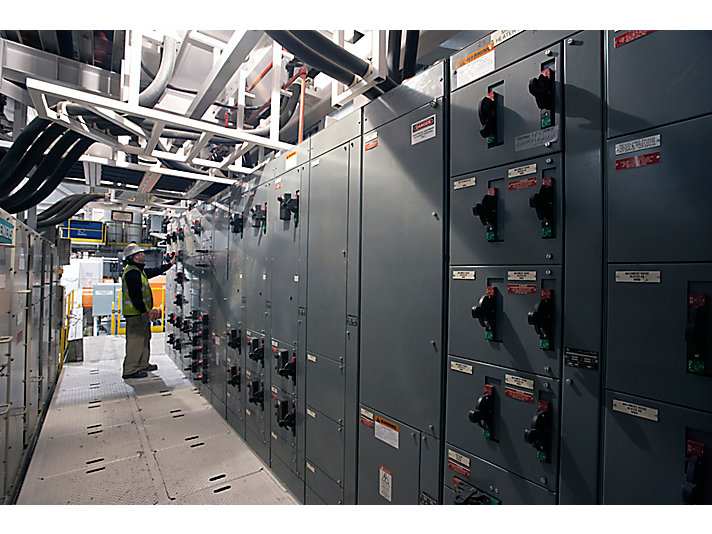

• Компоненты переменного тока, расположенные в прочном шкафу, предназначенном для шахт, с такими функциями обеспечения надежности, как основная управляющая и силовая электрика, которая ответвляется от сектора транспортировки и при этом позволяет использовать высокие рабочие температуры, повышает устойчивость к ударам и вибрации, а также продлевает срок службы компонентов; корпус IP 54, имеющий жидкостное охлаждение и отводящий тепло из кузова; внутренние области кабелей организованы так, чтобы обеспечить удобный доступ к внутренним компонентам.

НАДЕЖНОСТЬ

• Электрооборудование IGBT переменного тока обеспечивают превосходную доступность (обычно более 95%) благодаря меньшему количеству компонентов, взаимозаменяемым инверторам, отсутствию фильтров, плавких предохранителей или автоматических выключателей, устранению необходимости регулярного обслуживания блоков управления питанием и сокращению потребности в техобслуживании за счет отсутствия требующих замены щеток на электродвигателе и генераторе.
• Система электропривода, работающая независимо от сети шахты и обеспечивающая полную мощность при напряжении ±10%, а также возможность продолжения работы при снижении подачи электропитания и уменьшении напряжения на 10–30%.
• Планетарная трансмиссия и вторичная шестерня для поворота платформы обеспечивают высокую надежность работы; детали для всех приводов поворота платформы являются взаимозаменяемыми; даже при снятии одного блока управления поворотом, что является типичной ситуацией при техобслуживании, машина остается пригодной к эксплуатации; для каждой планетарной коробки передач вертикально устанавливается охладитель / блок фильтрации; а также возможность управления и наблюдения через программируемый логический контроллер (ПЛК) драглайна.
• Подъемные/буксировочные механизмы с коробками передач с параллельными валами и эксцентриковыми патронами подшипников, которые позволяют оптимальным образом выравнивать передачу; шестерни, подшипники, барабаны и т. д. являются взаимозаменяемыми между механизмами подъема и буксировки; имеется возможность смазки коробок передач разбрызгиванием масла с дополнительной фильтрацией; для проверки зубчатого сцепления предназначены смотровые люки с защитой от утечек; барабаны устанавливаются на самоцентрирующиеся антифрикционные подшипники; двигатели присоединяются к первичным шестерням с помощью сетчатых муфт для снижения ударных нагрузок.
• Эксцентриковый кулачок для тяжелых условий эксплуатации приводится в движение коробкой передач с параллельными валами и многопоточной зубчатой передачей; эксцентриковая втулка постоянно отслеживается через дисплей реального времени; ПЛК будет подавать сигнал и отключать машину в случае превышения допустимых значений температуры.

ТЕХНОЛОГИИ

• Подготовлен к использованию модуля Cat MineStar™ Health, который предоставляет важные данные о состоянии и эксплуатации машины на основе событий, возможности комплексного отслеживания активов и состояния оборудования, а также широкий ряд средств диагностики, аналитики и составления отчетов.

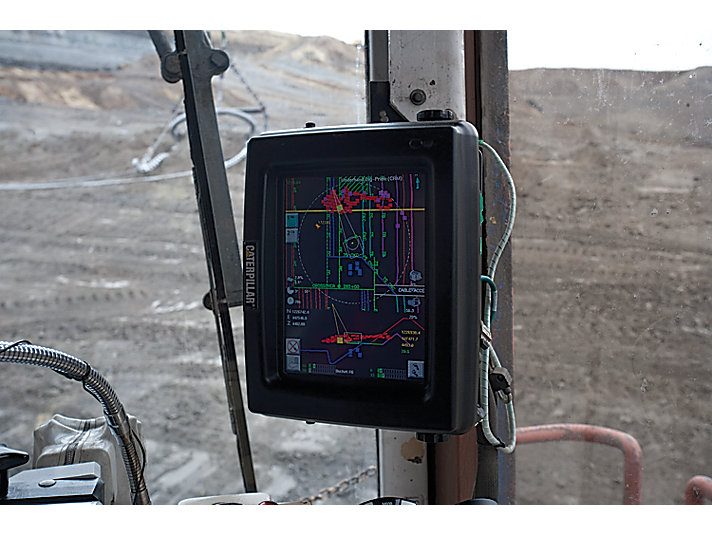

• Может использовать модуль MineStar Terrain, который обеспечивает точное управление работой драглайнов при помощи специальной технологии управления. Это позволяет повысить производительность и обеспечивает обратную связь в реальном времени для увеличения эффективности.
• Оборудован для использования модуля MineStar Fleet, который определяет местонахождение машин в режиме реального времени, управляет их назначением и производительностью, предоставляя комплексный обзор
• работы всего оборудования из любой точки мира.
• Система электрического интерфейса AccessDirect, которая сокращает время ремонта и ежедневного технического обслуживания, а также расширяет возможности локальной и дистанционной диагностики, облегчая удаленный доступ к бортовому компьютеру; позволяет выполнять контроль, регулировку, сброс и изменение параметров электросистемы; обеспечивает высокую скорость передачи данных.

МОДЕРНИЗАЦИЯ ДЛЯ ПОВЫШЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ И НАДЕЖНОСТИ

• Полная модернизация механических компонентов для существующих драглайнов с использованием анализа методом конечных элементов, чтобы гарантировать, что новые запасные части превосходят оригинальные компоненты.
• Модернизация механических компонентов, включающая ремонт/замену основных конструкций драглайна для повышения надежности и производительности; модификации стрелы для оптимизации номинальной массы подвешенного груза (RSL), рабочего радиуса, глубины копания и высоты разгрузки; а также реконструкцию компонентов для повышения производительности.
• Решения по модернизации электрооборудования, которые позволяют обеспечить согласованную работу электрической системы с бортовыми механическими системами. Это позволяет владельцам прежних моделей драглайнов воспользоваться преимуществами новейших технологий.
• Модернизация электрооборудования включает модернизацию системы привода для повышения производительности; программируемого логического контроллера (ПЛК) и интерфейса оператора (HMI) для повышения безопасности и доступности; системы контроля производства для оптимизации производительности; а также бортовые функции поиска и устранения неисправностей и дистанционной диагностики для повышения надежности.

ОСНАСТКА ДЛЯ ЗЕМЛЕРОЙНЫХ ОРУДИЙ И СТАЛЬНОЙ ТРОС

• Несколько вариантов наконечников, включая наконечник для тяжелых условий эксплуатации Heavy Duty Below Centerline, который предназначен для условий экстремального абразивного износа верхней части и высоких ударных нагрузок, наиболее распространенных в сферах применения драглайна.
• Фиксатор встроен в наконечник для упрощения работы; его можно заблокировать или разблокировать всего одним поворотом, что ускоряет замену; безударная система не требует специальных инструментов и повышает безопасность.
• Кромки Cat оснащаются технологией 100% фиксации CapSure и механически обработанной поверхностью для оптимизированной посадки.
• Качественный стальной трос Cat изготовлен с использованием процесса термической инжекции, который обеспечивает полное проникновение пластика в трос. Это позволяет противостоять нежелательным эффектам абразивного износа и повреждениям от ударов благодаря герметизации жил для уменьшения контакта стали со сталью и герметизации смазочных материалов, что продлевает срок службы троса.
• Стальной трос Cat для драглайнов доступен в 6- и 8-жильном исполнении, с пластиковой пропиткой и без нее; длина и крепежные устройства зависят от конкретных требований.

МОДУЛИ ДЛЯ ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ И ПОДДЕРЖКА

• Исключительное знание современных и устаревших моделей драглайнов обеспечивает своевременное получение рекомендаций по модернизации, что повышает производительность и надежность эксплуатации после транспортировки.
• Группа поддержки продаж специализированных решений для вторичного рынка (AES), которая использует целостный подход к проектированию для обеспечения послепродажных модернизаций, которые отвечают конкретным целям заказчика: от повышения производительности и эффективности до устранения ограничений для плана горных работ.
• Первоклассные услуги по переборке и перемещению бывших в эксплуатации драглайнов с готовым решением, включающим оригинальные запасные части для драглайнов, опыт обслуживания драглайнов и местные ресурсы, в том числе предоставление обоснованных рекомендаций по модернизации.
• Предоставляются услуги по капитальному ремонту оригинальных компонентов высочайшего качества для прежних и современных моделей драглайнов.
• Доступные по всему миру ресурсы для обслуживания и поддержки от дилеров Cat и компании Caterpillar, включая модернизацию машин с учетом серийного номера и области применения, услуги по планированию доставки запасных частей и техническому обслуживанию машин, поддержку управления складскими запасами, а также высокую степень индивидуальной настройки и гибкости.

УСТОЙЧИВОЕ РАЗВИТИЕ

• Обеспечивает самую низкую удельную стоимость удаления материала на тонну, потребляет меньше электроэнергии и выделяет меньше парниковых газов по сравнению с другими методами удаления вскрышных пород.
• Программы Cat Reman и Cat Rebuild, которые возвращают компоненты, достигшие окончания срока службы, к состоянию новых компонентов.
• Система электроприводов IGBT экономит электроэнергию и повышает производительность на протяжении всего срока службы драглайна.

Снижение вредного воздействия на окружающую среду
Меньший расход электроэнергии, меньшее выделение тепла и шума, меньший выброс парниковых газов по сравнению с другими способами

10% экономия электроэнергии в течение срока службы машины
Благодаря электрооборудованию IGBT переменного тока, которое позволяет увеличить время безотказной работы машины, снизить эксплуатационные расходы и сократить продолжительность цикла

Доступные по всему миру модули для послепродажного обслуживания
Включая модернизацию, перемещение и сборку, изменение конфигурации и восстановление компонентов
