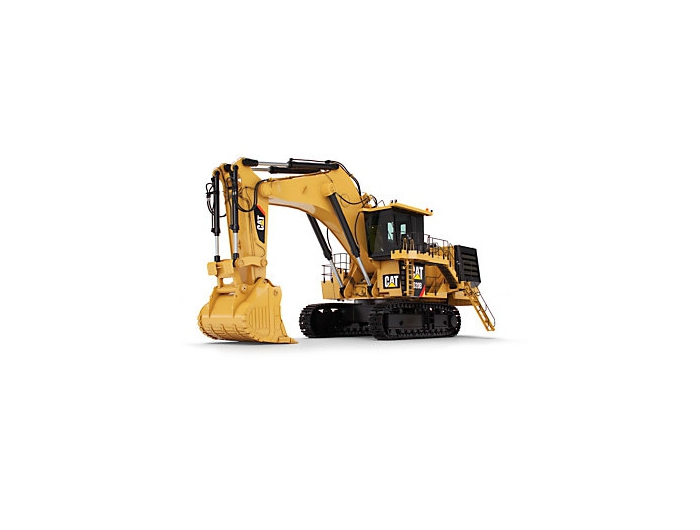

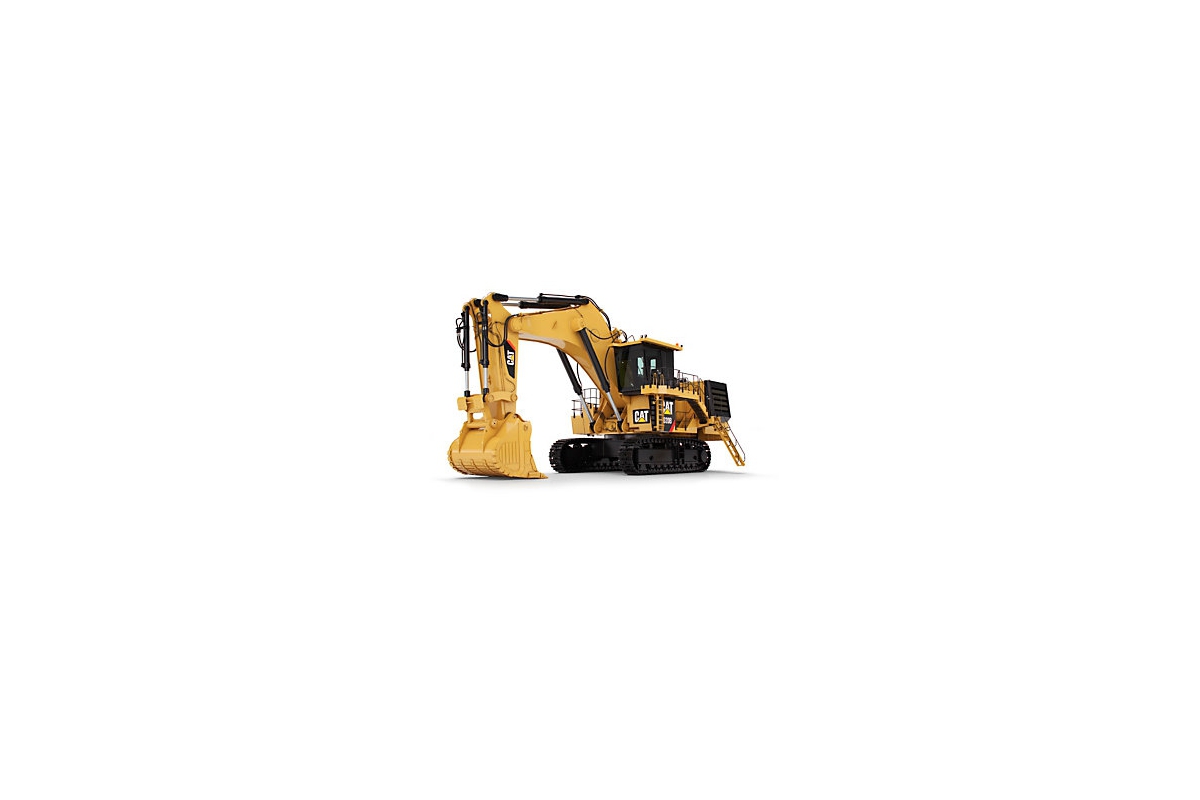

Гидравлические экскаваторы для горных работ Cat 6020

Бренд:
Cat
Артикул:
6020

Описание

Безопасность. Простота. Надежность.

БЕЗОПАСНОСТЬ

  • Кабина с сертифицированной конструкцией защиты оператора (верхняя конструкция) и ветровым стеклом с безопасным остеклением.
  • Превосходная видимость благодаря положению кабины, которое обеспечивает хороший обзор зон выемки грунта и погрузки, окну в полу, обеспечивающему обзор гусеничных лент, светодиодному освещению и дополнительной системе контроля.
  • Несколько аварийных выключателей, в том числе шнуровой выключатель, легко доступный с уровня земли.
  • Безопасный доступ в машину и выход из нее благодаря мосткам с нескользящим покрытием, складной лестнице, расположенной под углом 45 градусов, и трем аварийным выходам.
  • Безопасное обслуживание благодаря запираемому шкафу с переключателем блокировки стартера и отсечным выключателем аккумуляторной батареи, а также безопасный доступ к компонентам модуля энергетической установки с платформы машины и противовеса.

КАБИНА ОПЕРАТОРА

  • Тихая и полностью герметичная кабина с эргономичным сиденьем оператора и органами управления, превосходной изоляцией, распределением воздушных потоков в кабине благодаря мощной системе отопления, вентиляции и кондиционирования воздуха и большому количеству оптимально расположенных вентиляционных отверстий.
  • Легкодоступные эргономичные джойстики с электрогидравлическим сервоприводом обеспечивают динамичный и точный отклик и гарантируют отсутствие гидравлических линий в кабине.
  • Улучшенное управление благодаря эргономичным органам джойстикового управления и пяти гидравлическим контурам, которые позволяют одновременно управлять движением двух цилиндров, двумя контурами хода и поворотом.
  • Расширенные возможности обучения с запатентованной трехместной конструкцией, приподнятым рабочим местом инструктора и удобными двумя кнопками аварийного останова в кабине.
  • Десятидюймовый цветной сенсорный экран высокого разрешения включает средства для облегчения поиска и устранения неисправностей и документацию на машину.

НАДЕЖНОСТЬ И ПРОЧНОСТЬ

  • Улучшенный износ компонентов ходовой части благодаря подвижной трубчатой штанге толкателя, которая обеспечивает равномерный износ направляющих колес и продлевает срок службы компонентов; низкая степень износа системы привода обеспечивается благодаря большому количеству ведущих звездочек, прошедших индукционную закалку; по заказу поставляется комплект для защиты ходовой части при работе на пересеченной местности.
  • Эксклюзивная конструкция гусениц Cat с системой принудительного крепления пальца (PPR2) исключает движение пальца и повреждение звена, что обеспечивает надежную герметизацию и максимальный срок службы гусениц.
  • Конструкции спроектированы и изготовлены из высокопрочной стали для работы в самых тяжелых условиях копания; проплавные сварные швы профильного и шлифованного типа на критически важных соединениях; стрелы и рукояти со снятым остаточным напряжением после сварки.
  • Эффективная независимая система охлаждения масла обеспечивает защиту и продляет срок службы гидравлических компонентов.

ПРОИЗВОДИТЕЛЬНОСТЬ И ЭФФЕКТИВНОСТЬ

  • Повышение эффективности до 25% благодаря оптимизации гидросистемы, которая динамически назначает отдельные насосы или группы насосов для обеспечения точного расхода и давления, необходимых для каждой функции гидросистемы.
  • Прочный двигатель Cat C32, обладающий непревзойденной производительностью и долговечностью, который доказал свою способность выдерживать сложные условия работы на шахтах по всему миру.
  • Двигатель оптимизирован с учетом низкого расхода топлива при частоте вращения не выше 1800 об/мин и позволяет значительно сократить расход топлива за счет интеграции двигателя и машины.
  • Максимальное время безотказной работы, отсутствие необходимости в перерывах на регенерацию, в снижении мощности или обслуживании рабочих жидкостей в холодную погоду.

КОВШИ И ОСНАСТКА ДЛЯ ЗЕМЛЕРОЙНЫХ ОРУДИЙ (GET)

  • Ковши и оснастка для землеройных орудий (GET) спроектированы с учетом максимальной прочности и производительности и идеально соответствуют экскаватору и выполняемой задаче.
  • Интеграция для работы в составе системы машины помогает достичь высокой производительности и самых низких удельных затрат на тонну.
  • Различные варианты размера и комплектов изнашиваемых элементов для идеального соответствия экскаватору и выполняемой задаче.
  • Четыре варианта формы наконечников безударной оснастки GET, разработанные специально для модели 6020, не требует специальных инструментов для снятия и установки.
  • Комплекты изнашиваемых элементов, защищающие инвестиции, включают особый материал футеровки и межзубьевые сегменты, боковые защитные накладки и кожухи пяты.

ПОДКЛЮЧЕНИЕ И ТЕХНОЛОГИИ

  • Расширенные возможности подключения на основе усовершенствованной системы Product Link™ Elite, которая повышает доступность данных, предоставляемых машиной 6020, и позволяет собирать и передавать информацию в локальные или облачные приложения, такие как Cat MineStar™ Solutions Health Office, Health Equipment Insights и Equipment Care Advisor.
  • Максимально раннее обнаружение неисправностей с помощью системы Board Control System, которая использует датчики по всей машине для контроля эксплуатационных данных, регистрации неисправностей и звукового и визуального оповещения оператора.
  • Заводская подготовка для решений Cat MineStar™ с целым рядом возможностей, отвечающих потребностям любого парка техники.

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

  • Модульная конструкция обеспечивает быструю сборку на месте — всего за 14 дней в обычных условиях.
  • Сменный модуль энергетической установки, который можно быстро заменить на запасной, а затем транспортировать для ремонта в безопасной, удобной и чистой среде.
  • Исключительное удобство доступа к компонентам и защита от погодных условий благодаря первому в своем классе силовому модулю с возможностью сквозного прохода.
  • Непревзойденное удобство доступа к компонентам системы поворота платформы благодаря установке главного блока гидравлических клапанов на стрелу, точки для заправки жидкостей и розетка для запуска двигателя от внешнего источника питания, доступные с уровня земли.
  • Упрощенное обслуживание ходовой части благодаря автоматической системе натяжения гусениц, которая не требует ручной регулировки, возможности доступа к компонентам снаружи, а также простому обслуживанию гусениц PPR2 с замыкающим звеном.

УСТОЙЧИВОЕ РАЗВИТИЕ

  • Двигатель C32 для регионов со строгим регулированием сертифицирован на соответствие стандартам на выбросы загрязняющих веществ Tier 4 Final EPA США и Stage V ЕС без необходимости использования DEF, что позволяет сэкономить время и деньги при техническом обслуживании.
  • Модуль энергетической установки с шумоподавлением для снижения уровня шума снаружи кабины.
  • Экономия сырьевого материала, сохранение энергии и уменьшение количества вредных выбросов с помощью программ Cat Reman и Cat Rebuild, которые возвращают компоненты, отработавшие свой срок службы, в состояние близкое к новому.

Высокая надежность и прочность
Апробированный двигатель Cat C32 с системой очистки отработавших газов без использования DEF и более долговечная ходовая часть

Повышенная на 25% топливная эффективность
Эффективность и снижение затрат по сравнению с лучшим экскаватором в своем классе

Повышение производительности на 10%
Благодаря уменьшенной продолжительности циклов и высокой надежности по сравнению с конкурирующими экскаваторами

Характеристики

  • Дизельный двигатель— стандарт Tier 2
    Марка и модель, MPa
    Cat C3 ACERT Cat C32 ACERT
    Компоненты (1), MPa
    Вентилятор радиатора с гидравлическим приводом с электронным регулированием частоты вращения
    Компоненты (6), MPa
    Вместительный топливный бак позволяет работать на машине 24 часа Вместительный топливный бак позволяет работать на машине 4 часа
    Компоненты (3), MPa
    Воздушные фильтры для тяжелых условий эксплуатации
    Компоненты (4), MPa
    Двухступенчатый топливный фильтр
    Компоненты (5), MPa
    Дополнительный высокопроизводительный водоотделитель с электрическим топливоподкачивающим насосом
    Воздухозабор, MPa
    Турбонаддув и промежуточное охлаждение наддувочного воздуха
    Компоненты (2), MPa
    Управление двигателем с помощью микропроцессора
    Число цилиндров, MPa
    2 12
    Рабочий объем, л
    32
    Генератор, MPa
    75A 275A
    Диаметр цилиндров, мм
    145
    Ход поршня, мм
    162
    Объем топливного бака, л
    3600
  • Двигатель стандарта Tier 2 Агентства по охране окружающей среды США
    Модель двигателя, MPa
    Cat C3 ACERT Cat C32 ACERT
    Полезная мощность согласно SAE J1349, кВт
    770 1032
    Полная мощность согласно SAE J1995, кВт
    776 1040
  • Дизельный двигатель— стандарт Tier 4 Final
    Марка и модель, MPa
    Cat C3 ACERT Cat C32 ACERT
    Компоненты (4), MPa
    Вентилятор радиатора с гидравлическим приводом с электронным регулированием частоты вращения
    Компоненты (9), MPa
    Вместительный топливный бак позволяет работать на машине 24 часа Вместительный топливный бак позволяет работать на машине 4 часа
    Компоненты (6), MPa
    Воздушные фильтры для тяжелых условий эксплуатации
    Компоненты (2), MPa
    Двойной каталитический нейтрализатор для дизельных двигателей (DOC)
    Компоненты (7), MPa
    Двухступенчатый топливный фильтр
    Компоненты (8), MPa
    Дополнительный высокопроизводительный водоотделитель с электрическим топливоподкачивающим насосом
    Компоненты (1), MPa
    Система Cat снижения содержания окислов азота
    Компоненты (3), MPa
    Топливная система MEUI™-C
    Воздухозабор, MPa
    Турбонаддув и промежуточное охлаждение наддувочного воздуха
    Компоненты (5), MPa
    Управление двигателем с помощью микропроцессора
    Число цилиндров, MPa
    2 12
    Рабочий объем, л
    32
    Генератор, MPa
    75A 275A
    Диаметр цилиндров, мм
    145
    Ход поршня, мм
    162
    Объем топливного бака, л
    3600
  • Двигатель— сертификат Tier 4 Final Агентства по охране окружающей среды США
    Модель двигателя, MPa
    Cat® C3 ACERT™ Cat® C32 ACERT™
    Полезная мощность согласно SAE J1349, кВт
    761 1019
    Полная мощность согласно SAE J1995, кВт
    771 1033
  • Гидравлическая система с электронной системой управления насосом
    Электронная система управления насосами включает (3), MPa
    Автоматический возврат силовых гидронасосов к нулевому расходу
    Электронная система управления насосами включает (4), MPa
    Автоматическое снижение частоты вращения двигателя во время перерывов в работе
    Фильтры (5), MPa
    Масляный фильтр коробки передач (4 мкм) Масляный фильтр коробки передач (40 мкм)
    Фильтры (4), MPa
    Напорные фильтры (6 мкм) для контура сервосистемы
    Особенности (2), MPa
    Охлаждение масла редуктора привода насосов
    Фильтры (3), MPa
    Полнопоточные фильтры ( мкм) возвратного контура системы охлаждения Полнопоточные фильтры (10 мкм) возвратного контура системы охлаждения
    Фильтры (2), MPa
    Полнопоточные фильтры ( мкм) контура полного возврата Полнопоточные фильтры (10 мкм) контура полного возврата
    Фильтры (1), MPa
    Полнопоточные фильтры высокого давления ( мкм) для силовых гидронасосов устанавливаются непосредственно после каждого насоса Полнопоточные фильтры высокого давления (100 мкм) для силовых гидронасосов устанавливаются непосредственно после каждого насоса
    Электронная система управления насосами включает (2), MPa
    Распределение потока насоса отдельного контура
    Электронная система управления насосами включает (5), MPa
    Сокращение потока масла силовых гидронасосов при высокой температуре гидравлического масла и двигателя
    Особенности (1), MPa
    Функция отсечки давления для всех главных насосов
    Электронная система управления насосами включает (1), MPa
    Электронная система управления ограничением нагрузки
    Максимальное давление— при повороте — ускорение, бар
    310
    Максимальное давление — контур хода, бар
    310
    Максимальное давление — рабочее оборудование, бар
    310
    Максимальное давление— при повороте — замедление, бар
    350
    Максимальный поток масла в контуре поворота, л/мин
    783
    Максимальный общий поток масла, л/мин
    2350
    Емкость гидробака, л
    2800
    Общий объем гидравлического масла, л
    3500
  • Ходовая часть
    Компоненты (5), MPa
    Автоматический гидравлический клапан управления замедлителем предотвращает заброс оборотов при движении под уклон
    Компоненты (3), MPa
    Все рабочие поверхности звездочек, направляющих колес, катков и звеньев гусеничной цепи закалены
    Компоненты (2), MPa
    Звенья цепи соединяются при помощи закаленных пальцев и втулок
    Компоненты (6), MPa
    Звуковой сигнал хода
    Компоненты (1), MPa
    Кованые башмаки с двойным грунтозацепом
    Стояночный тормоз, MPa
    Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением
    Компоненты (4), MPa
    Полностью гидравлическая саморегулируемая система натяжения гусениц с гидроаккумулятором
    Преодолеваемый уклон— ходовые редукторы, MPa
    Приблизительно 54%
    Скорость хода — 1-я ступень — максимальная, км/ч
    1.1
    Скорость хода — 2-я ступень — максимальная, км/ч
    2.4
    Поддерживающие катки — с каждой стороны, MPa
    3
    Опорные катки — с каждой стороны, MPa
    8
    Башмаки — с каждой стороны, MPa
    45
  • Кабина оператора
    Компоненты (1), MPa
    Большое окно в полу кабины со съемной решеткой для удобства очистки
    Компоненты (8), MPa
    Ветровое стекло с параллельными стеклоочистителями, имеющими прерывистый режим работы, и стеклоомывателями
    Характеристики новой системы BCS (4), MPa
    Возможность регистрации возникающих неисправностей
    Характеристики новой системы BCS (2), MPa
    Вывод на экран функции помощи по поиску и устранению неисправностей
    Компоненты (4), MPa
    Джойстик, встроенный в регулируемый подлокотник
    Компоненты (11), MPa
    Дополнительная аварийная лестница, близко расположенная к окну аварийного выхода
    Компоненты (6), MPa
    Дополнительное складное сиденье с ремнем безопасности для 3-го человека
    Компоненты (10), MPa
    Доступ в машину осуществляется при помощи складной лестницы (располагается под углом 45°) с гидравлическим приводом
    Компоненты (3), MPa
    Защитный выключатель на сиденье оператора для автоматической остановки
    Характеристики новой системы BCS (5), MPa
    интерфейсы USB, an (TCP/IP) и CAN BUS для экспорта данных. интерфейсы USB, Lan (TCP/IP) и CAN BUS для экспорта данных.
    Компоненты (2), MPa
    Комфортабельное регулируемое сиденье оператора с пневмоподвескойи поясничной опорой, ремнем безопасности, подголовником иподлокотниками
    Компоненты (7), MPa
    Конструкция защиты оператора (защита от камней) соответствуют требованиям стандарта ISO 10262:1998 для верхних защитных конструкций Конструкция защиты оператора (защита от камней) соответствуют требованиям стандарта ISO 6:998 для верхних защитных конструкций
    Компоненты (5), MPa
    Полноразмерное сиденье инструктора с ремнем безопасности и рабочим столом
    Характеристики новой системы BCS (1), MPa
    Прочная приборная панель с большим цветным сенсорным экраном (254 мм/10 дюймов) Прочная приборная панель с большим цветным сенсорным экраном (54 мм/ дюймов)
    Характеристики новой системы BCS (3), MPa
    Регистрация графических данных
    Компоненты (9), MPa
    Роликовые шторки
    Характеристики новой бортовой системы управления (BCS):, MPa
    Электронный контроль, регистрация данных и система диагностики для сбора информации о важных параметрах работы двигателя, гидравлической системы и системы смазки
    Уровень глаз оператора (приблизительно), м
    5.5
    Внутренние размеры кабины — ширина, мм
    1625
    Внутренние размеры кабины — высота, мм
    2070
    Внутренние размеры кабины — длина, мм
    2230
  • Сервисный центр
    Оборудование (1), MPa
    Быстроразъемные соединения для:– дизельное топливо;– охлаждающая жидкость двигателя;– масло для насоса коробки передач;– моторное масло (масляный поддон);– гидравлическое масло.
    Оборудование (2), MPa
    Розетка Cat для запуска двигателя от внешнего источника питания
    Оборудование (3), MPa
    Световой сигнализатор заполнения гидробака
    Преимущества, MPa
    Сервисный центр, доступные с уровня земли.
  • Оборудование
    Тип техники
    Гидравлические экскаваторы для горных работ
    Область применения
    Горная и карьерная техника
  • Электрическая система
    Компоненты (2), MPa
    Дополнительная кнопка аварийного останова, доступная с уровня земли
    Компоненты (1), MPa
    Кнопка аварийного останова в кабине, доступная с любого сиденья, также кнопка на модуле двигателя
    Реле разъединителя аккумуляторных батарей, MPa
    Ручной выключатель электропитания и автоматическое реле отключения
  • Система поворота платформы
    Стояночный тормоз, MPa
    Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением
    Особенности (1), MPa
    Открытый контур поворота с автоматическим замедлением при перемещении джойстика в нейтральное положение
    Поворотный круг, MPa
    Роликовый подшипник с тремя дорожками качения с герметичным внутренним механизмом
    Особенности (2), MPa
    Центральная система автоматической смазки обеспечивает подачу смазки во все канавки поворотных колец и внутренние механизмы
    Максимальная скорость поворота платформы
    4.9об/мин
  • Охлаждение гидравлического масла
    Особенности (3), MPa
    Очень высокая эффективность охлаждения для обеспечения оптимальной температуры масла
    Особенности (1), MPa
    Система охлаждения не зависит от основных контуров, что обеспечивает возможность постоянной регулировки уровня охлаждения при работающемдвигателе
    Особенности (2), MPa
    Электронное управление регулируемой подачей масла в охладитель и частотой вращения вентилятора
    Расход масла насосов системы охлаждения, л/мин
    800
    Диаметр— вентилятор, мм
    1500
  • Навесное оборудование
    Тип (4), MPa
    Площадки для обслуживания стрелы с ограждением
    Тип (5), MPa
    Поплавковый клапан для функции опускания стрелы
    Тип (2), MPa
    Сталь с высокими показателями устойчивости к растяжению и скручивающим нагрузкам
    Тип (1), MPa
    Стрела и рукоять выполнены из сварных элементов коробчатого сечения и устойчивы к скручиванию
    Тип (3), MPa
    Стрела и рукоять со снятым остаточным напряжением после сварки
    Оснащение ковша:, MPa
    – Специальный футеровочный материал для защиты зон повышенного износа внутри и снаружи– Накладки на кромку ковша– Накладки открылков– Накладки на нижние углы ковша
  • Разное
    Примечание
    Приведенные выше технические характеристики относятся к конфигурации с обратной лопатой. Также в наличии имеется конфигурация без фронтального рабочего оборудования.
    Вместимость стандартного ковша, м³
    12
    Выходная мощность двигателя — SAE J 1995, кВт
    776 1040
  • Автоматическая система смазки
    Тип (2), MPa
    Смазка подается на роликовый подшипник поворотной платформы, все шарнирные соединения рабочего оборудования и поворотный подшипник редуктора
    Тип (3), MPa
    Состояние системы и ее неисправности выводятся на дисплей бортовой системы управления
    Тип (1), MPa
    Улучшенная одноконтурная система с гидравлическим насосом для тяжелых условий эксплуатации и электронный контроль времени
    Емкость— бочка с консистентной смазкой, л
    205
  • Дизельный двигатель — для регионов с менее строгим регулированием
    Выбросы загрязняющих веществ, MPa
    Соответствует стандартам КНР на выбросы загрязняющих веществ Stage III для внедорожных машин, эквивалент Tier Соответствует стандартам КНР на выбросы загрязняющих веществ Stage III для внедорожных машин, эквивалент Tier 2
    Полезная мощность согласно SAE J1349, кВт
    770 1032
    Полезная мощность в соответствии со стандартом ISO 9249, кВт
    774 1037
    Полная мощность согласно SAE J1995, кВт
    776 1040
  • Дизельные двигатели — для регионов со строгими требованиями
    Выбросы загрязняющих веществ, MPa
    Соответствует требованиям стандартов Tier 4 Final и Stage V на выбросы загрязняющих веществ
    Полезная мощность согласно SAE J1349, кВт
    761 1019
    Полезная мощность в соответствии со стандартом ISO 9249, кВт
    764 1024
    Полная мощность согласно SAE J1995, кВт
    771 1033
  • Рабочие диапазоны
    Максимальная глубина выемки, м
    8.1
    Максимальная высота копания, м
    13.9
    Максимальный радиус копания, м
    15.9
  • Ковш
    Вместимость стандартного ковша — обратная лопата (с "шапкой" 1:1), м³
    12
  • Эксплуатационная масса — обратная лопата
    Стандартные башмаки гусениц, мм
    800
    Масса, кг
    230200

Отзывы

Добавить комментарий

Оценка

Zeppelin Таджикистан

Адрес

734005, Республика Таджикистан
г. Душанбе, ул. Каххарова 12, ориентир – «Кожзавод»

+992 44 625 11 22

Проверка
