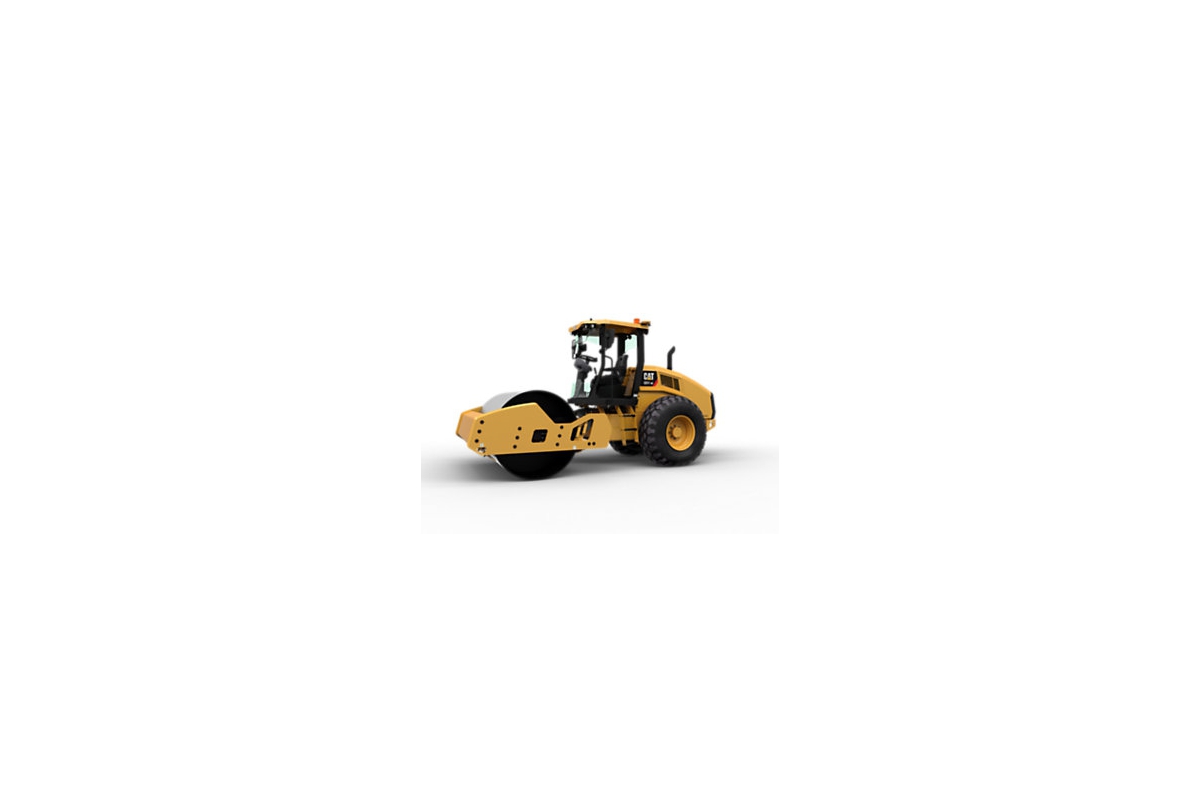

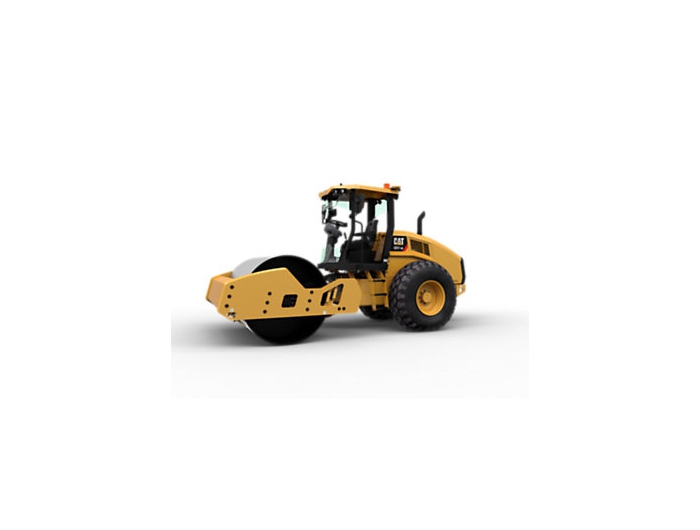

Грунтовые вибрационные катки Cat CS11 GC

Надежность и экономичная производительность грунтовых вибрационных катков GC превосходят ожидания.

Комфортное и эргономичное рабочее место оператора

• Панель рулевого управления оборудована ЖК-дисплеем. Дисплей предоставляет оператору диагностическую и вспомогательную информацию. Машины, оборудованные системой управления уплотнением Cat, также выводят на дисплей значения уплотнения.
• Для обеспечения комфорта можно отрегулировать положение многопозиционного рулевого колеса. Регулируемое виниловое сиденье с ремнем безопасности обеспечивает оператору комфорт, а органы управления и информация о параметрах работы находятся под рукой. 12-вольтный адаптер обеспечивает питание для личных электронных устройств. Напольный коврик уменьшает вибрации. В рулевой колонке предусмотрены подстаканники. Большие зеркала обеспечивают отличный обзор пространства за машиной.
• Оператору обеспечен отличный обзор передней и задней частей машины, краев вальца и шин, что повышает уровень безопасности и производительности. Дополнительные зеркала обеспечивают улучшенную заднюю видимость.

Силовая передача

• Грунтовые вибрационные катки GC оборудованы двигателем Cat, который обеспечивает повышенную эффективность, удобство обслуживания, высокую мощность и низкий уровень шума.

Технологии, повышающие качество и производительность

• Система управления уплотнением Cat может быть дополнена установкой антенны картографирования глобальной навигационной спутниковой системы (GNSS) и отдельного дисплея, обеспечивающего точность на уровне SBAS, что позволяет оператору визуально отслеживать результаты, отмечать положение и сохранять данные для анализа или с целью ведения документации. Также имеется функция картографирования RTK GNSS, которая обеспечивает еще большую точность по сравнению с SBAS.
• Доступны две технологии измерения уплотнения: система измерения значения уплотнения (CMV) и система измерения мощности привода (MDP). Обе технологии отображают результаты измерений на жидкокристаллическом экране в режиме реального времени.
• Система измерения значения уплотнения (CMV) выполнена на основе акселерометра для сыпучих грунтов. Предназначается для использования с конфигурациями гладкого вальца. Она работает при вибрации вальца и выполняет глубокие измерения грунта, от 1,0 до 1,2м (3–4фута), давая оператору представление о том, что находится под поверхностью. Для опытного оператора CMV может показать много вещей, таких как места скрытых аномалий (засыпанные предметы, камни, комки глины и т. п.) или области с недостаточным уплотнением. Она даже может указывать необходимость в увеличении влажности для улучшения уплотнения.
• Система измерения мощности привода машины (MDP) ― уникальная технология, которой владеет только Caterpillar. MDP указывает плотность грунта, измеряя сопротивление качению. Система может использоваться на машинах с гладкими вальцами и аналогичных машинах, оборудованных комплектами накладных кулачков. Система эффективна для всех типов грунта и может работать при неподвижном или вибрирующем вальце. MDP осуществляет измерения ближе к глубине слоя уплотняемого материала, приблизительно 30–60 см (1–2 фута). Гибкость системы MDP выше, чем у CMV, поскольку она может использоваться на всех типах грунта. Ее измерения не такие глубокие, как у CMV, поэтому их можно соотнести с показаниями переносного измерительного оборудования, такого как легкие дефлектометры и приборы для гамма-нейтронного измерения плотности. В системе нет вибрирующего вальца, поэтому снижается опасность разуплотнения при контрольном укатывании.

Удобство технического обслуживания

• Конструкция обеспечивает доступ с уровня земли ко всем точкам технического обслуживания.
• Длительные интервалы технического обслуживания увеличивают производительность, а также снижают расходы на владение и эксплуатацию. Замену масла в системе вибрации следует производить с интервалом в 3 года/3000 моточасов. Интервал замены гидравлического масла составляет 3000 моточасов. Интервал замены моторного масла составляет 500 моточасов.

Надежная система вибрации

• Грунтовые вибрационные катки GC обеспечивают превосходное уплотнение благодаря увеличенной амплитуде и статической линейной нагрузке.
• На машинах GC используются проверенные капсюльные системы вибрации Cat. Конструкция системы уменьшает риск загрязнения, присущий всем обычным конструкциям с металлическими утяжелителями. Обеспечивая непревзойденную надежность и производительность, капсюльная система вибрации Cat практически не требует обслуживания; первое плановое техническое обслуживание проводится через 3 года или 3000 часов.
• Автоматическая система вибрации обеспечивает равномерное уплотнение. Если скорость хода катка опустится ниже заданного значения, то вибрация будет отключена. При возобновлении движения вибрация также возобновляется при достижении заданной скорости. Эта система обеспечивает равномерную и высококачественную работу.
• Гладкие вальцы идеально подходят для уплотнения сыпучих материалов и могут быть оборудованы дополнительным набором накладных кулачков для уплотнения связных или полусвязных материалов.

Простота эксплуатации
CS11 GC отличается простотой эксплуатации благодаря удобному интерфейсу, отличному обзору и функции автоматического включения/выключения вибрации.

Низкие эксплуатационные расходы
До 18% ниже расход топлива в экономичном режиме, увеличенные интервалы технического обслуживания и не требующее обслуживания шарнирное сочленение рамы с подшипниками с заложенной на весь срок службы смазкой.

До 17% меньше проходов
Увеличенная амплитуда и статическая линейная нагрузка, универсальные наборы грузов XT и масштабируемые технологии уплотнения обеспечат улучшенное уплотнение на рабочей площадке.
