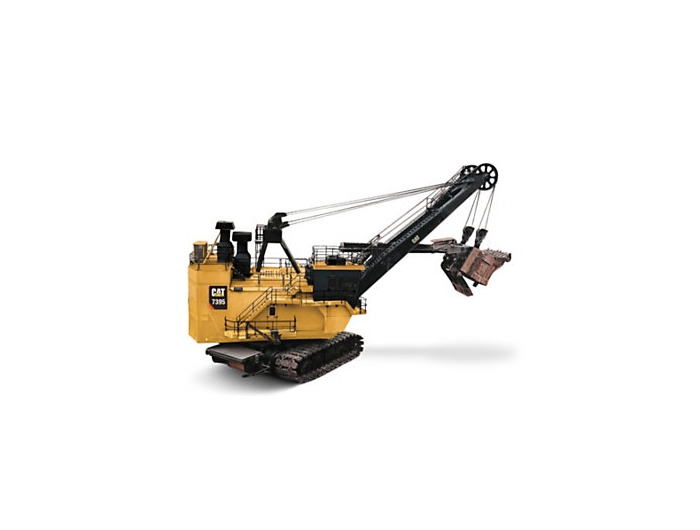

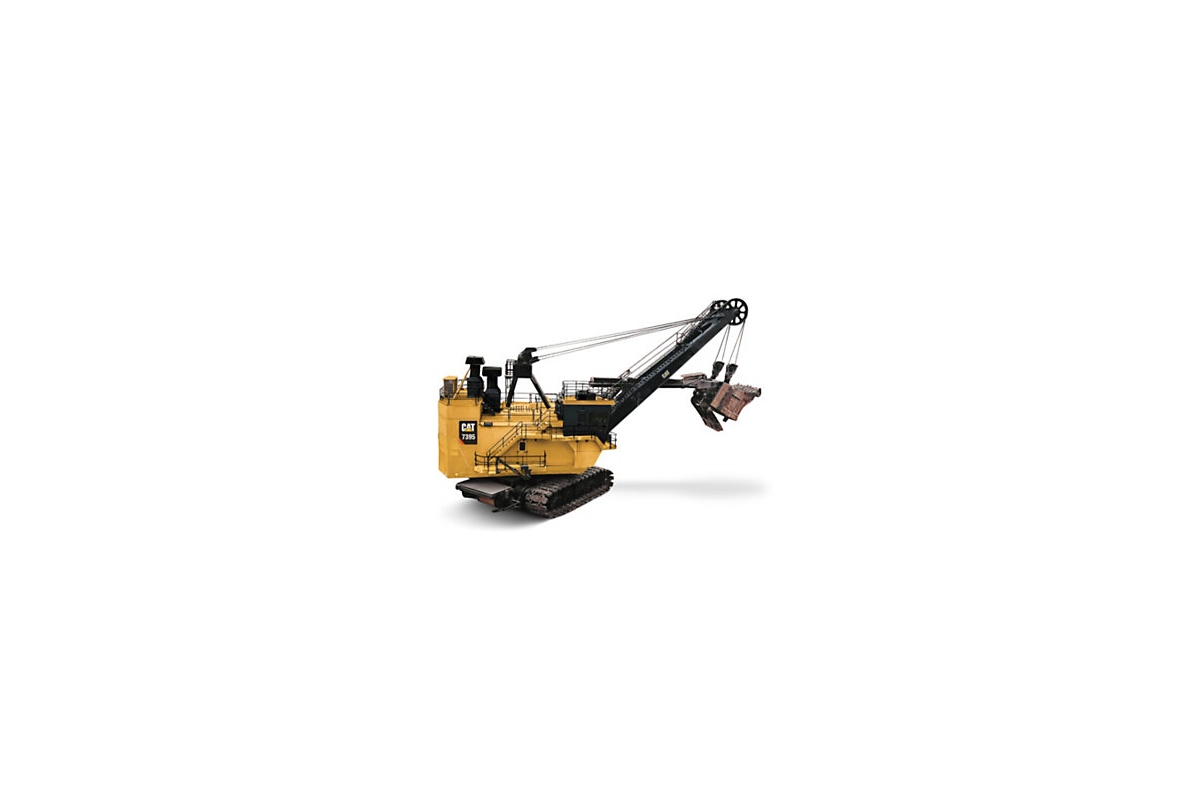

Канатные экскаваторы с электрическим приводом Cat 7395
Бренд:
Артикул:
7395
-
РазмерыВместимость ковша, MPa,6–55,8 м3 (7–73 ярда3) 20,6–55,8 м3 (27–73 ярда3)ПримечаниеЗависит от области применения и плотности материала.
-
Система смазкиТип, MPaАвтоматическая система с одной линией для смазки открытых зубчатых передач.Компоненты (2), MPaВнешняя система быстрой заправки с нижнего уровня.
-
МассыПримечание (2)Все технические характеристики приведены для ковша размером 24 м3 (32 ярда3) и стандартных звеньев 213,4 см (84 дюйма).Все технические характеристики приведены для ковша размером 4 м3 (3 ярда3) и стандартных звеньев 3,4 см (84 дюйма).Примечание (1)Эти массы будут слегка различаться в зависимости от ковша и дополнительного оборудования.Балласт — предоставляется заказчиком, кг260362Эксплуатационная масса — с ковшом и стандартными тягами, кг1202927
-
ОборудованиеОбласть примененияГорная и карьерная техникаТип техникиКанатные экскаваторы с электрическим приводом
-
Основные конструкцииКонтур поворота платформы, MPaДва планетарных редуктора, каждый из которых приводится в движение вертикально установленным электродвигателем, установлены с каждой стороны поворотной рамы. Валы-шестерни с двумя выходами для каждого редуктора зацепляют поворотную рейку.Планетарный ходовой привод, MPaНезависимый привод с двумя двигателями.Подъем, MPaПланетарный редуктор с двумя вторичными шестернями обеспечивает передачу крутящего момента подъемника от электродвигателя к барабанному редуктору подъемника.Опорное давление на грунт, MPaУдельное давление на грунт зависит от многих факторов.Размеры гусениц — общая ширина со звеньями 213,4 см (84 дюйма), стандартная, м10Размеры гусениц — общая ширина со звеньями 274,3 см (108 дюймов), м10.6Габаритная ширина верхнего оборудования — включая стандартные мостки, м13.5Удельное давление на грунт — общая эффективная площадь опоры (1), м²32Удельное давление на грунт — общая эффективная площадь опоры (2), м²41
-
Передняя частьУправление ковшом, MPaКовш с канатным управлением: расположен по центру передней части поворотной рамы машины. Он состоит из двигателя, тормоза, барабана и зубчатой передачи. Канаты изменения длины шага ковша и втягивания рукояти с ковшом с пластиковым наполнением используются для перемещения рукояти ковша вперед/назад.Компоненты, MPaЦельная, кованая, монолитная трубчатая рукоятка ковша и увеличенные шкивы на конце стрелы оснащены подъемными канатами и замками ковша для стабилизации рукояти ковша.Данные по канатам - управление ковшом - кол-во, MPa1Данные по канатам - втягивание - кол-во, MPa1Данные по канатам — ход ковша — кол-во, MPa1Данные по канатам - лебедка - кол-во, MPa2Данные по канатам — подвеска стелы — количество, MPa4Данные по канатам — ход ковша — диаметр, мм16Данные по канатам - управление ковшом - диаметр, мм64Данные по канатам - втягивание - диаметр, мм64Данные по канатам - подъемник - диаметр, мм70Данные по канатам — подвеска стелы — диаметр, мм83
-
ЭлектрооборудованиеПривод, MPaСистема привода IGBT Acutrol.Требования к электропитанию — напряжение, MPa3-фазный, 5/6 Гц, 7 В 3-фазный, 50/60 Гц, 7200 ВТребования к электропитанию — средняя требуемая мощность, MPa777–1087 кВт (1042–1458 л.с.) 777–87 кВт (4–458 л.с.)Требования к электропитанию — пиковая мощность, кВт3106 4165
-
Оптимальные рабочие диапазоны*Радиус поворота задней части поворотной рамы, м9.3Высота разгрузки — с просветом для открытия днища ковша, м9.4Высота резания — максимальная, м14.9Радиус поворота на уровне земли, м16Радиус срезания — максимальный, м22.8
