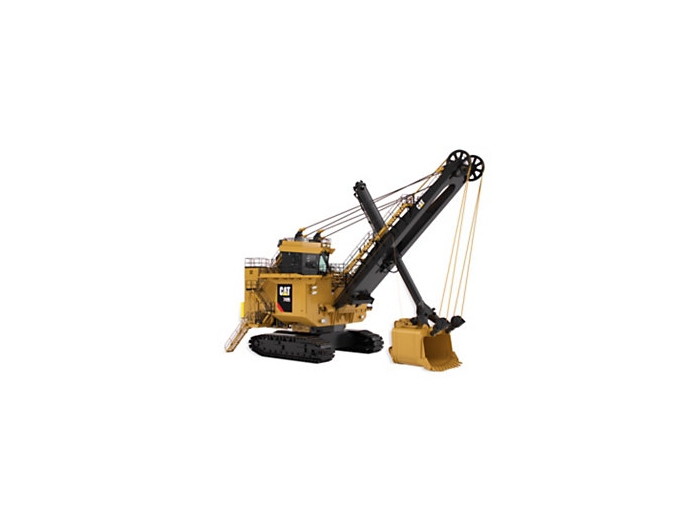

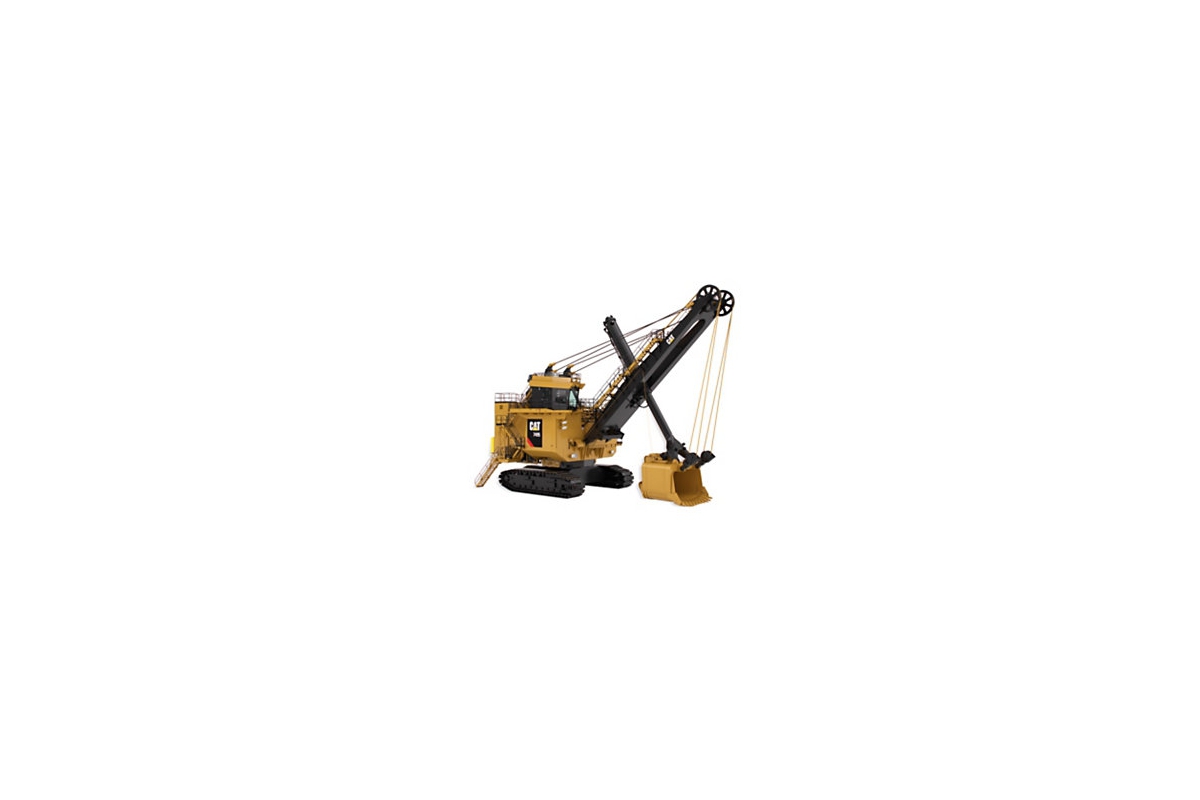

Канатные экскаваторы с электрическим приводом 7495 системой HydraCrowd

Канатные экскаваторы Cat^® с электрическим приводом сочетают в себе высокую грузоподъемность с низкими требованиями к техническому обслуживанию и высокой надежностью. Они предназначены для погрузки с наименьшими удельными затратами на тонну для шахт и отличаются длительным сроком эксплуатации. Модель Cat 7495 с системой HydraCrowd оснащается электрооборудованием IGBT переменного тока для увеличения времени бесперебойной работы, снижения эксплуатационных расходов и уменьшения продолжительности циклов. Современная кабина оператора является самой комфортабельной в отрасли и повышает производительность труда. Модель 7495 предлагается с рядом новых технологий, которые предоставляют помощь оператору и автоматическую защиту машины, обеспечивают возможность проактивного технического обслуживания и предоставляют в реальном времени информацию о производительности и эффективности. Являясь полностью электрической, машина 7495 чище и эффективнее по сравнению с дизельными машинами, а технология рекуперативного торможения возвращает электрическую энергию в сеть.

Безопасность

• Улучшенный доступ в машину и выход из нее с помощью расположенной под углом 45 градусов лестницы, обращенной назад; лестницы, площадки и мостки с нескользящим покрытием; конструкция с двумя дверями, облегчающая вход и выход из кабины и позволяющая быстро покинуть ее.
• Панорамный обзор с рабочего места оператора гарантирует лучшую в отрасли обзорность противоположной стороны; камеры, которые подключены к пяти расположенным в кабине потолочным мониторам, чтобы увеличить пределы прямой видимости и повысить ситуационную осведомленность; а также высокоэффективные регулируемые светодиодные индикаторы.
• Сиденье для обучения оператора, обеспечивающее безопасное обучение, с удобно расположенной дополнительной кнопкой аварийного останова.
• Безопасное техническое обслуживание благодаря креплению механизмов управления ковшом на платформе, что обеспечивает возможность проведения большей части операций по техническому обслуживанию под защитой кузова машины, а также четкое обозначение мест, где остается запас энергии; точки блокировки с установкой предупредительных знаков.
• Электрическая система повышенной безопасности с высоковольтной шиной постоянного тока, расположенной в задней части шкафа приводов; централизованная стойка управления, которая исключает контакт персонала, осуществляющего техническое обслуживание, с находящимися под высоким напряжением компонентами при поиске и устранении неисправностей в контроллере; защитные средства блокируют производимые токи, исключая необходимость в высокочастотных перемычках.

Кабина оператора

• Снижение вызывающей усталость вибрации за счет усиленной опоры и устойчивости, обеспечиваемой более длинным кузовом под кабиной, установленной на изолирующем основании.
• Удобное рабочее место и улучшенная управляемость благодаря новым джойстикам с заказными эргономичными рукоятками и управлением, аналогичным сенсорному.
• Система климат-контроля автоматически поддерживает заданную температуру.
• Современное эргономичное сиденье оператора, широкие возможности регулировки сиденья оператора, подлокотников и опоры для ног.
• Интуитивно понятные и визуально привлекательные экраны с регулировкой яркости и контрастности.

Эффективная работа оператора

• Усовершенствованная обучающая среда первой в отрасли кабины с тремя сиденьями; расположенное рядом сиденье инструктора обеспечивает оптимальную обзорность рабочей зоны, удобный доступ к кнопке аварийного останова и упрощает коммуникацию в процессе обучения.
• Технология Payload (по заказу) подсчитывает перемещенный материал, контролирует перегрузку самосвалов и позволяет оператору отслеживать производительность при погрузке и переключении передач.
• Технология Operator Assist-Enhanced Motion Control (по заказу) позволяет операторам эффективно загружать материалы и избегать неправильных методов выемки грунта, обеспечивает стабильную производительность машины для всех операторов, а также равную или лучшую продолжительность цикла.

Надежность и прочность

• Система привода IGBT с прочным сварным корпусом, способным выдерживать сильную и постоянную вибрацию; изолированное пространство с избыточным давлением, защищающее шкаф привода/контроллера от пыли и мусора; и предназначенные для шахт компоненты, которые обеспечивают производительность и долгий срок службы без отказов.
• Прочная конструкция передней части с высокоустойчивой к растрескиванию цельной кованой рукояткой ковша; вращающаяся конструкция рукоятки, которая передает усилие кручения на канаты подъемника, продлевая срок службы стрелы и рукояти; и канаты изменения длины шага ковша и втягивания рукояти или гидравлическая жидкость для поглощения силы отдачи и уменьшения износа и образования трещин в месте соединения стрелы и рукояти стрелы.
• Системы управления ковшом, снижающие скручивающую нагрузку и продлевающие срок службы компонентов благодаря традиционным и инновационным конструкциям, которые обеспечивают длительную бесперебойную работу: система HydraCrowd, которая исключает регулярную замену тросов управления ковшом и втягивания рукояти и увеличивает интервалы технического обслуживания, а также традиционная канатная система управления ковшом с тросами управления ковшом и втягивания рукояти, которые поглощают ударную нагрузку и сокращают риск появления трещин на передней части.
• Надежные ковши, сокращающие время простоя: система LatchFree Dipper устраняет потребность в техническом обслуживании узла фиксатора, а ковши FastFil™ и ковши с прямыми стенками изготавливаются из ударопрочной, стойкой к холоду, высокопрочной стали.
• Улучшенная конструкция поворотной стойки с цельными литыми деталями устраняет вертикальные трещины сегментов; меньшее количество отверстий в перемычках, сами отверстия совмещены с зонами низкого напряжения на раме самосвала; отверстия в конструкции перемещены для повышения прочности перемычек; улучшен процесс сварки для повышения ее качества.
• Конструкции, прошедшие термическое снятие остаточного напряжения, устраняют остаточное напряжение в сложных сварных конструкциях.

Эффективность и производительность

• Ускоренный поворот за счет снижения инерции при повороте более легкой передней части, а также улучшенный обзор с левой стороны за счет переноса механизмов управления ковшом на платформу и, соответственно, уменьшения количества затрудняющих обзор компонентов на стреле.
• Широко разнесенные шкивы на конце стрелы обеспечивают более производительную и эффективную процедуру выемки грунта, а сдвоенные подъемные тросы позволяют сбалансировать тяговое усилие днища ковша в насыпи, автоматически распределяя усилие копания туда, где оно наиболее необходимо.
• Конструкция ковша с системой LatchFree повышает эффективность за счет сокращения потери груза
• Более высокая грузоподъемность при использовании ковшей с прямыми боковыми стенками и увеличение коэффициента заполнения благодаря ковшу FastFil с трапециевидной конструкцией, которая позволяет сохранять естественную конфигурацию груза.
• Более отзывчивый встроенный безобрывный переключатель быстрого хода, который улучшает переключение режимов и сокращает время перехода между режимами копания и движения с 2,7 секунды до 700 миллисекунд.
• Система поворота с третьей рампой позволяет канатному экскаватору дольше находиться в состоянии поворота и быстрее загружать самосвалы, обеспечивая оптимальную скорость и продолжительность цикла.

Оснастка для землеройных орудий и стальной трос

• Безударная оснастка для землеройных орудий X-4 System, включающая переходник типа Whisler, соответствующий системе фиксации CapSure — это делает установку и снятие, безопаснее, проще и менее сложными по сравнению с ударными вариантами.
• Системы кромок поставляются готовыми к работе, с полностью обработанными поверхностями, которые обеспечивают идеальную посадку, снижают износ и продлевают срок службы кромок.
• Переходник, который крепится к кромке безударным способом или с помощью традиционного С-образного зажима и клинового фиксатора, а также безударный клиновой фиксатор, который часто можно использовать повторно, помогая снизить эксплуатационные расходы.
• Пять профилей наконечников, предназначенных для широкого спектра областей применения; превосходное проникновение в грунт и защита кромок с помощью системы межзубьевых сегментов с безударным методом установки.
• Варианты качественных стальных тросов Cat для подъемника, втягивания рукояти и изменения длины шага ковша, а также тросы регулировки хода ковша и несущие тросы; изготавливаются с использованием процесса термической инжекции, который обеспечивает полное проникновение пластика в трос. Это позволяет противостоять нежелательным эффектам абразивного износа и повреждениям от ударов благодаря герметизации жил для уменьшения контакта стали со сталью и герметизации смазочных материалов, что продлевает срок службы троса.

Технология

• Комплект интегрированных технологий предоставляет платформу для поддержки технологического расширения и включает шесть стандартных технологий, которые обеспечивают возможность упреждающего обслуживания, предоставляют данные и информацию о производительности и эффективности в режиме реального времени: Machine Health, Vibration Monitoring, Cat Electronics, Payload Management, Cycle Segmentation и Bearing Temperature Monitor.
• Комплект технологий Operator Assist с расширениями, которые обеспечивают помощь оператору и автоматическую защиту машины без ущерба для производительности: Enhanced Motion Control защищает машину от методов эксплуатации, вызывающих повреждения, интеллектуально управляя тем, какие движения разрешены для работы в определенных условиях; и Machine Self Protection — система управления, которая обнаруживает и предотвращает самостолкновение машин и, если столкновение неизбежно, останавливает движение машины, чтобы предотвратить или смягчить столкновение.
• Комплект интегрированных технологий обеспечивает платформу для беспроблемной интеграции решений Cat MineStar™, включая Fleet, которое обеспечивает отслеживание машин в режиме реального времени, их назначение и управление производительностью; Terrain for Loading, что позволяет с высокой точностью управлять погрузочными работами за счет использования технологии наведения; и Health, которая предоставляет критически важные данные о состоянии машин и эксплуатационные данные для всего парка машин.

Удобство технического обслуживания

• Автоматизированные процедуры технического обслуживания, включая автоматическую систему смазки, которая охватывает все стандартные точки смазки, а система HydraCrowd автоматически отслеживает давление, уровень загрязнения и состояние насоса.
• Увеличенные интервалы технического обслуживания благодаря применению системы HydraCrowd, которая позволяет исключить регулярную замену тросов управления ковшом, таким образом, интервал между процедурами капитального ремонта увеличивается до двух лет; а ковш с системой LatchFree позволяет исключить ежедневные работы по обслуживанию фиксатора и увеличить интервалы технического обслуживания.
• Упрощенное техническое обслуживание благодаря мосткам и платформам, установленным на заводе лестницам внутри стрелы, легко снимаемым люкам в крыше, электрогидравлической системе натяжения троса управления ковшом, которая упрощает натяжение троса, доступной из машины диагностической системе и системе поворота третьей рампы, обеспечивающей доступ к центральным роликам без подъема верхней части экскаватора.
• Оптимизированная конструкция системы переменного тока с единой централизованной панелью управления сокращает потребность в большом количестве компонентов и упрощает техническое обслуживание; в едином компактном шкафу приводов содержатся контроллер и приводы, что упрощает сборку, поиск и устранение неисправностей, а также процедуры обслуживания; кроме того, плавкие предохранители, автоматические выключатели и линейные фильтры больше не используются.
• Основным изнашиваемым компонентом системы является легко заменяемая третья рампа, а не фланцы катков или поворотные рейки; для получения доступа к каткам не требуется поднимать верхнюю половину машины домкратом.
• Модернизированная система ходовых приводов с доступом с внешней стороны, которая позволяет заменять приводной барабан и ходовой приводной вал без снятия ходовой коробки передач.

Забота об окружающей среде

• Полностью электрические машины более эффективны, чем машины с дизельным двигателем, что приводит к меньшим потерям тепла и снижению эксплуатационных расходов.
• Технология рекуперативного торможения, которая превращает кинетическую энергию движений экскаватора в электрическую энергию при торможении, возвращая часть электрической энергии обратно в сеть.
• Сокращение отходов благодаря более длительным интервалам замены по сравнению с гидравлическими машинами аналогичного размера, что приводит к меньшему количеству замен компонентов.
• Электродвигатели и редукторы с возможностью капитального ремонта, что обеспечивает экономию сырьевого материала и энергии и снижение выбросов по сравнению с производством новых компонентов.
• Программы Cat Reman и Cat Rebuild, которые возвращают компоненты, достигшие окончания срока службы, к состоянию новых компонентов.

Снижение вредного воздействия на окружающую среду
Эффективное использование энергии, отсутствие прямых выбросов углерода и рекуперация энергии обратно в сеть

Повышающая эффективность оператора технология Operator Assist
Сокращает использование неправильных способов выемки грунта, обеспечивает стабильную работу оператора и такую же или меньшую продолжительность цикла.

Лидирующая надежность и бесперебойная работа
Оснащается проверенной, оптимизированной, простой и удобной в обслуживании системой привода переменного тока IGBT
