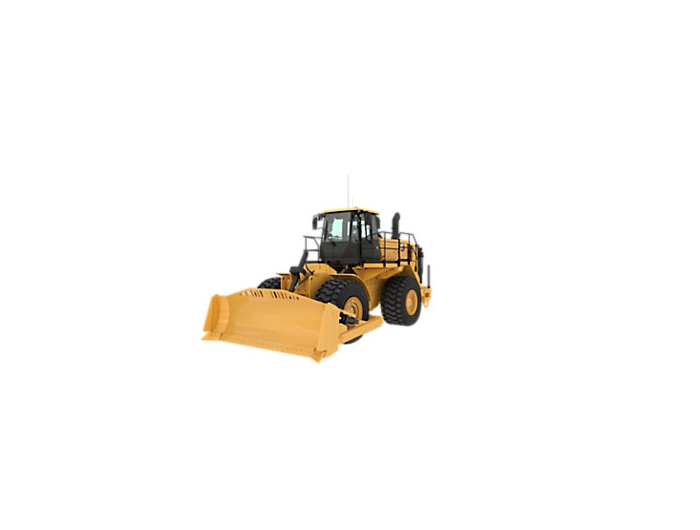

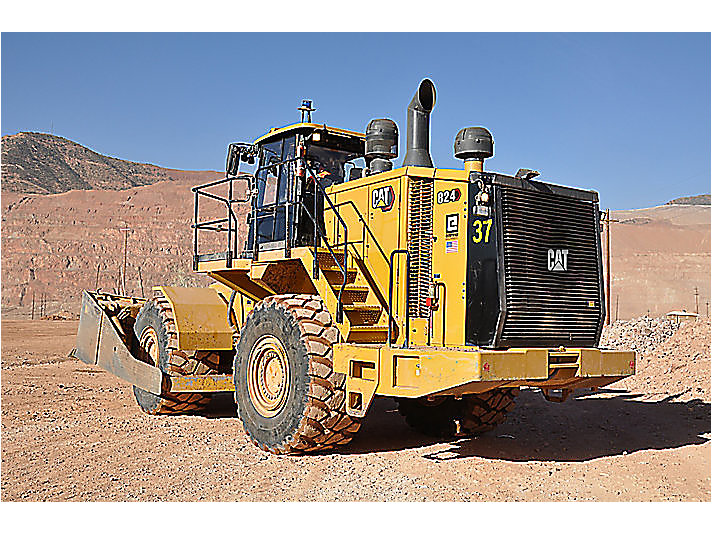

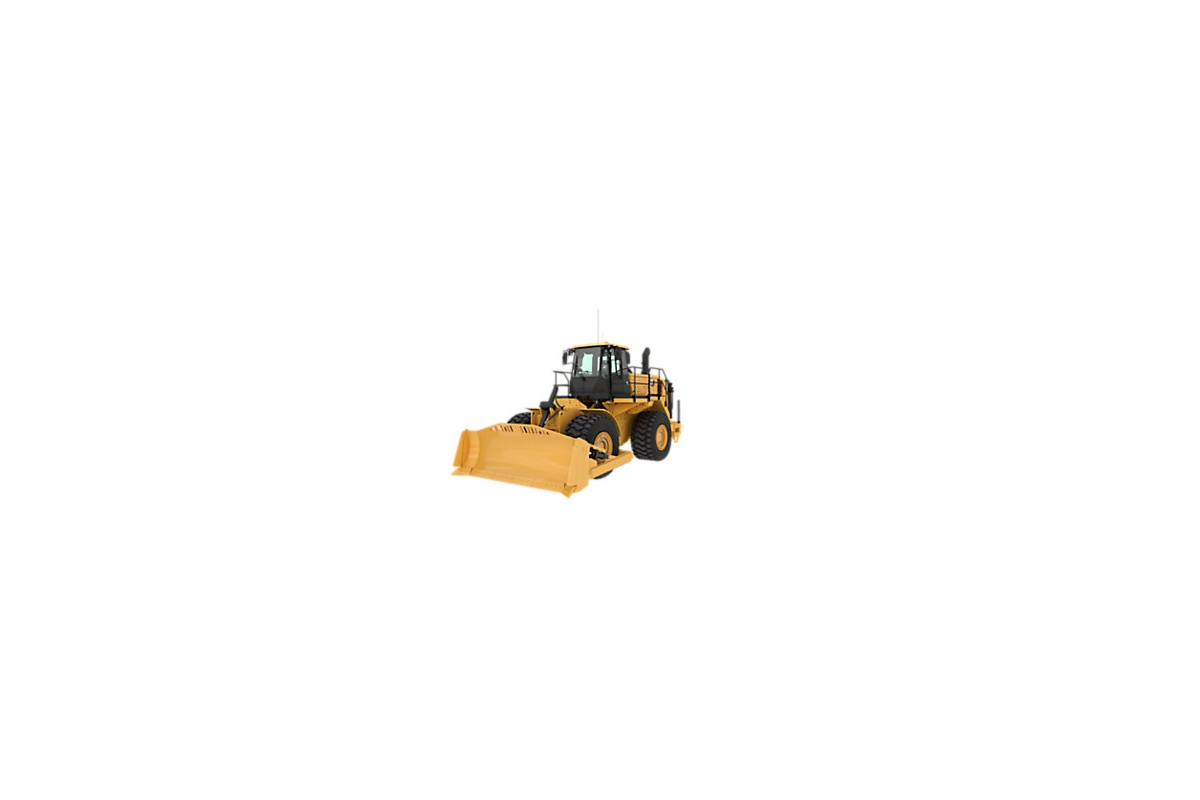

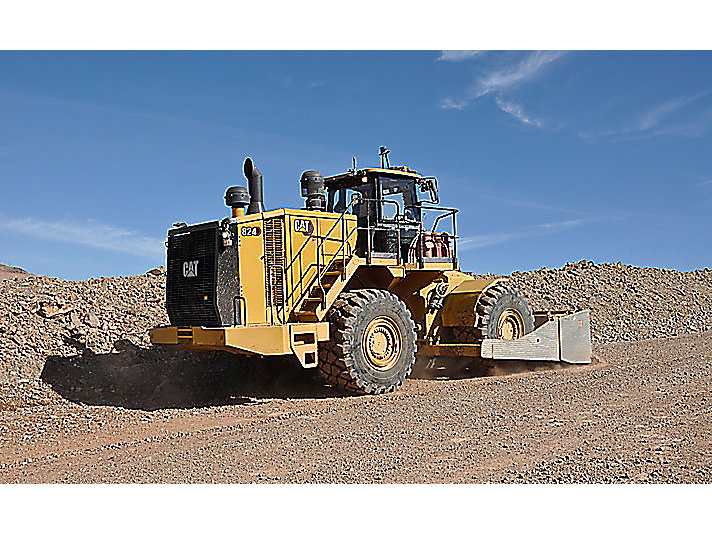

Колесные бульдозеры Cat 824
В колесных бульдозерах Cat® мощность гусеничных моделей сочетается с маневренностью колесных машин, что помогает обеспечить высокую производительность при низких эксплуатационных расходах в различных областях применения, таких как наземные горные работы, расчистка, формирование угольного отвала, содержание дорог, планировка земли и т. д.
Долгосрочная ценность и прочность
- Закрепленные по всей ширине однокомпонентные брусья передают и поглощают нагрузки большей частью рамы.
- Все элементы задней полурамы имеют коробчатое сечение для высокого сопротивления торсионным нагрузкам и скручивающим усилиям.
- Основная часть нагрузки на систему рулевого управления передается на раму благодаря креплениям гидроцилиндра рулевого управления для тяжелых условий эксплуатации.
- Крепление моста было оптимизировано для лучшей конструктивной целостности.
- Функция отсроченного останова двигателя, позволяющая охладить все системы машины перед отключением двигателя и помогающая предотвратить повреждение двигателя и системы очистки выхлопных газов.
- Надежные и прочные отвалы с отличными характеристиками выполнения бульдозерных работ и перемещения материалов.
Эффективность и производительность

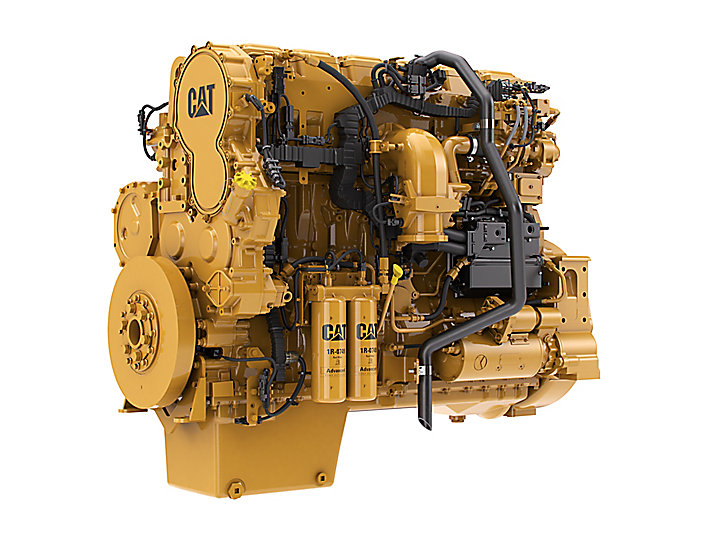

- Двигатель Cat C15 обеспечивает максимальную топливную эффективность в самых сложных условиях эксплуатации.
- Гидравлическая система рулевого управления с регулированием по нагрузке обеспечивает точное управление машиной для облегчения погрузки.
- Повышение эффективности с помощью поршневых насосов переменной производительности.
- Планетарная коробка передач Cat® мирового класса с переключением под нагрузкой: однодисковая муфта переключения передач (SCSS) обеспечивает плавное и точное переключение и эффективность.Режим автоматического переключения передач (при включении) позволяет машине автоматически переключаться на повышенную или пониженную передачу в зависимости от скорости машины, обеспечивая оптимальную производительность и экономию топлива.
- Машина оснащена гидротрансформатором Cat с муфтой блокировки, которая устраняя потери в гидротрансформаторе, что помогает оптимизировать топливную эффективность и передает больше мощности на землю.
Безопасность превыше всего
- Камера заднего вида, поставляемая в стандартной комплектации, улучшает обзорность для оператора и повышает уровень безопасности на рабочей площадке.
- Узел технического обслуживания, доступный с уровня земли, с выключателем "массы", аварийным выключателем и переключателем освещения лестницы.
- Установленные на кабине светодиодные проблесковые маячки предупреждают об опасности людей, находящихся рядом с машиной.
Интегрированные технологии Cat®
- Интегрированные технологии для контроля, управления и улучшенного функционирования на рабочей площадке.
- Система телеметрии Product Link™ предоставляет ценную информацию о производительности машины или всего парка техники с помощью интерфейса VisionLink®, позволяя принимать решения, которые помогут повысить производительность на рабочей площадке и сократить эксплуатационные расходы.
- Сенсорный экран системы обработки основной информации (VIMS™) 3G предоставляет доступ к разнообразным данным от датчиков, а также к расширенной информации о машине, позволяя устранить неполадки до поломки машины.
- Дополнительные технологии Cat Detect повышают осведомленность об обстановке вокруг машины для повышения безопасности.
Комфортная работа
- Комбинированная система управления коробкой передач и поворотом (STIC™) объединяет функции выбора направления движения, выбора передачи и угла поворота управляемых колес в одном рычаге, обеспечивает максимальную чувствительность и управляемость, а также снижает утомляемость оператора.

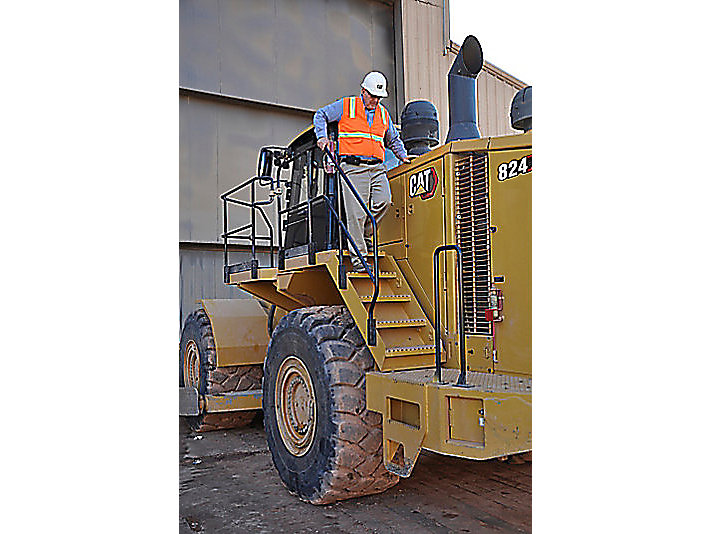

- Операторы могут легко входить в кабину и выходить из нее благодаря складному рулю системы STIC и подлокотнику, входным лестницам с уменьшенным углом наклона и стандартному освещению лестницы.
- Сокращение вибраций, передающихся на оператора, благодаря изолированным креплениям кабины и встроенным в сиденье органам управления навесным оборудованием и рулевого управления.
- Большие мембранные переключатели с задней подсветкой оснащены индикаторами активации светодиодов.
- Сниженный уровень шума в кабине обеспечивает комфорт оператора в течение всей рабочей смены.
Снижение вредного воздействия на окружающую среду
- Автоматическое выключение двигателя и электрической системы помогает сэкономить топливо и снизить износ компонентов, когда машина не используется.
- Сократите отходы благодаря необслуживаемым аккумуляторным батареям.
- Программа восстановления Reman и программа сертифицированного капитального ремонта Certified Rebuild компании Caterpillar помогают достичь максимального срока эксплуатации машины и снизить эксплуатационные расходы, а также сократить затраты на 40–70% за счет использования бывших в употреблении или восстановленных деталей.
- Предлагаемые Caterpillar комплекты модернизации позволяют оборудовать старые машины новыми функциями и увеличить выгоду от ваших инвестиций в технику.
Снижение затрат на техническое обслуживание и ремонт
- Поворотные топливные охладители и маслоохладители, а также конденсатор обеспечивают удобный доступ для очистки.
- Узлы ежедневного технического обслуживания легко доступны как с уровня земли, так и с платформы.
- Откидные дверцы, установленные с обеих сторон моторного отсека, обеспечивают удобный доступ для выполнения ежедневного технического обслуживания.
- Дополнительная система контроля давления в шинах предоставляет оператору информацию в режиме реального времени на дисплее в кабине, обеспечивая надлежащее давление в шинах и максимальный срок службы шин.
- Электронный блок расположен в кабине.
- Смотровые указатели позволяют быстро проводить визуальный осмотр и снижают загрязнение жидкостей.
- Освещение моторного отсека помогает улучшить обзор точек обслуживания.
- Экологически безопасные сливные краны предотвращают утечки и обеспечивают удобство обслуживания.
Специальные модели

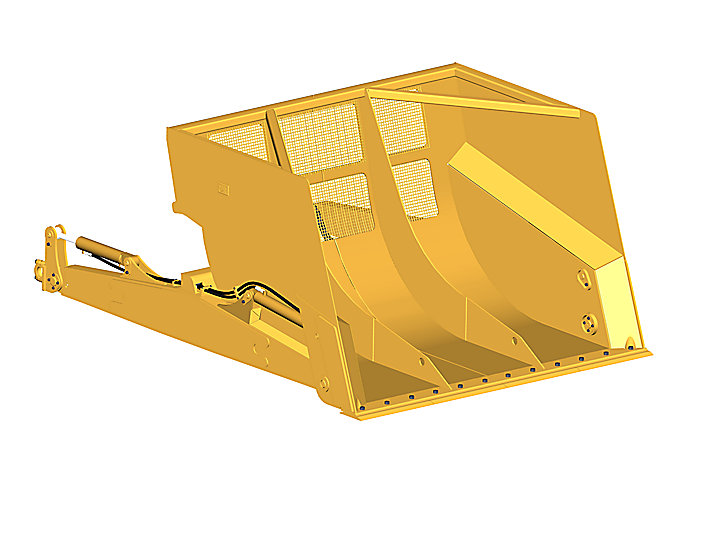

- Доступны два варианта ковша — для древесной щепы и для угля.
- Бульдозеры Cat с ковшом для древесной щепы и угля обеспечивают непревзойденный рост производительности за счет комбинированного выполнения бульдозерных работ и переноса материала за каждый проход.
- Гидросистема оптимизирована для использования этого навесного оборудования, что гарантирует увеличение производительности и эффективности машины.
- Двойные цилиндры подъема позволяют добиться высокой грузоподъемности гидросистемы в соответствии с требованиями применения.
- Поворотно-откидной реверсивный вентилятор расположен на уровне земли, что облегчает осмотр и очистку.
- Система вентиляции, расположенная под капотом, создает нейтральное давление для предотвращения попадания щепы через щели капота и обеспечивает подачу свежего воздуха в генератор, электронные системы и турбину.
- Увеличенное верхнее заграждение для повышения вместимости подземных погрузчиков для древесной щепы.
- Большее давление на грунт помогает снизить риск возгорания и позволяет эффективно использовать место для хранения.
- Меньшее повреждение угля или древесной щепы благодаря резиновым шинам.
- Высокая скорость движения обеспечивает возможность обработки нескольких отвалов.
- Конструкция подземного погрузчика обеспечивает возможность использования функций загрузки и перемещения для смешивания.
- Конструкция механизма подъема и разгрузки облегчает работы по устройству отвалов.
- Стандартное управление наклоном подземного погрузчика повышает эффективность работ на площадке.
УЛУЧШЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Доступные органы управления в кабине повышают удобство регулярного техобслуживания.
ДОПОЛНИТЕЛЬНАЯ БЕЗОПАСНОСТЬ

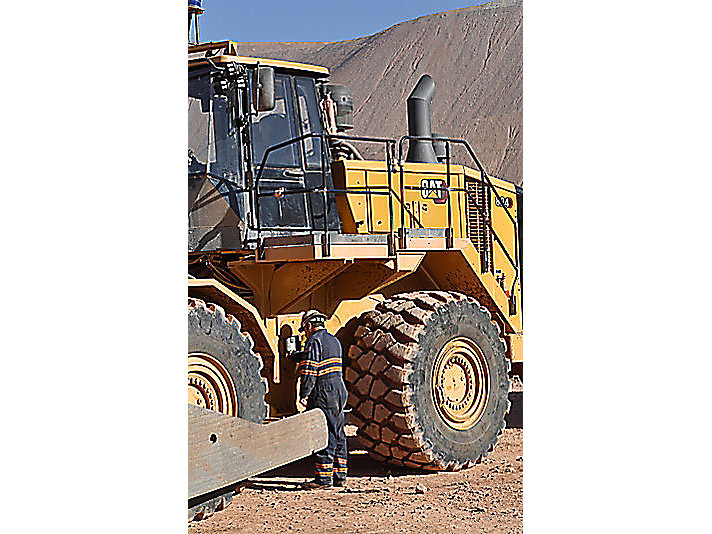

Размещенные на уровне земли централизованные органы управления двигателем и машиной обеспечивают безопасное и легкое ежедневное техническое обслуживание.
ПОВЫШЕННЫЙ КОМФОРТ ОПЕРАТОРА
Удобная кабина и органы управления с легким переключением и сниженным уровнем вибрации увеличивают производительность работы операторов на протяжении рабочей смены.
ДО 36% МЕНЬШИЙ ОБЪЕМ ВЫБРОСОВ CO2
Объем выбросов CO2 модели 824 на 36% меньше по сравнению с предыдущей моделью 824H.
-
ДвигательМодель двигателя, MPaCat® C15 Cat® C5Примечание (2)Доступны два варианта токсичности выхлопных газов. Первый соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США, Stage V ЕС, Stage V Кореи и японского стандарта 2014 г. Второй соответствует требованиям бразильского стандарта MAR-1 на выбросы загрязняющих веществ, эквивалентного стандартам Tier3 Агентства по охране окружающей среды США и Stage IIIA ЕС.Доступны два варианта токсичности выхлопных газов. Первый соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США, Stage V ЕС, Stage V Кореи и японского стандарта 4 г. Второй соответствует требованиям бразильского стандарта MAR- на выбросы загрязняющих веществ, эквивалентного стандартам Tier3 Агентства по охране окружающей среды США и Stage IIIA ЕС.Выбросы загрязняющих веществ, MPaСоответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США, Stage V ЕС, Stage V Кореи и японского стандарта 2014 г. Второй соответствует требованиям бразильского стандарта MAR-1 на выбросы загрязняющих веществ, эквивалентного стандартам Tier3 Агентства по охране окружающей среды США и Stage IIIA ЕС. Соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США, Stage V ЕС, Stage V Кореи и японского стандарта 4 г. Второй соответствует требованиям бразильского стандарта MAR- на выбросы загрязняющих веществ, эквивалентного стандартам Tier3 Агентства по охране окружающей среды США и Stage IIIA ЕС.Примечание (1)Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, модулем очистки выхлопных газов от токсичных веществ и генератором.Рабочий объем, л15.2Запас крутящего момента, MPa33%Диаметр цилиндра, мм137.2Ход поршня, мм171.4Полезная мощность — SAE J1349:2011, кВт302 405Полезная мощность — ISO 9249:2007, кВт302 405Мощность двигателя (ISO 14396:2002), кВт318 425Полная мощность согласно SAE J1995:2014, кВт324 434Минимальная частота вращения коленчатого вала на холостом ходу800об/минНоминальная частота вращения, MPa1800об/минПолезный максимальный крутящий момент (1300 об/мин), Н·м2005Максимальная скорость оборотов двигателя на холостом ходу2300об/минМаксимальная высота эксплуатации без снижения уровня мощности (Tier 3 Агентства по защите окружающей среды США/Stage IIIA ЕС), м2773Максимальная высота эксплуатации без снижения уровня мощности (Tier 4 Final Агентства по защите окружающей среды США/Stage V ЕС), м2834
-
МостыУгол качания, MPa±11° ±°Задняя ось, MPaПланетарная — независимаяПрямая лопата, MPaПланетарная — фиксированная
-
ОборудованиеТип техникиБульдозерыОбласть примененияСтроительная и дорожно-строительная техника
-
Тормозная системаСтояночный тормоз, MPaВалец и тормозная колодка с пружинным включением и гидравлическим отключениемТормоза, MPaМногодисковые, маслопогруженные (закрытые), на 4 колесах
-
Вместимость заправочных емкостейПримечание (1)Все дизельные двигатели внедорожных машин, соответствующие стандартам Tier 4 Final, Stage V ЕС и японскому стандарту 2014 г. (Tier 4 Final), должны работать только с использованием:– дизельного топлива со сверхнизким содержанием серы (ULSD) 15 частей на миллион (мг/кг) или меньше.– Двигатели Cat совместимы со следующими возобновляемыми, альтернативными и биодизельными* видами топлива, позволяющими уменьшить объем выбросов парниковых газов: • Дизельное биотопливо до B20 (FAME)**. • Возобновляемое топливо HVO и GTL до 100%. – Необходимо использовать Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4 и ACEA E9.– Жидкость, удерживающую вредные вещества, образующиеся при сгорании дизельного топлива (DEF), и соответствующую всем требованиям стандарта ISO 22241-1:2006. *Следуйте рекомендациям для успешной эксплуатации. Для получения подробной информации обратитесь к дилеру компании Cat или к разделу "Рекомендации по жидкостям для машин компании Caterpillar" (SEBU6250). **Двигатели с системой очистки выхлопных газов могут использовать смеси вплоть до B20. Двигатели без системы очистки системы газов могут использовать смеси с более высоким содержанием дизельного биотоплива, вплоть до B100.Все дизельные двигатели внедорожных машин, соответствующие стандартам Tier 4 Final, Stage V ЕС и японскому стандарту 4 г. (Tier 4 Final), должны работать только с использованием:– дизельного топлива со сверхнизким содержанием серы (USD) 5 частей на миллион (мг/кг) или меньше.– Двигатели Cat совместимы со следующими возобновляемыми, альтернативными и биодизельными* видами топлива, позволяющими уменьшить объем выбросов парниковых газов: • Дизельное биотопливо до B (FAME)**. • Возобновляемое топливо HVO и GT до %. – Необходимо использовать Cat DEO-US™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4 и ACEA E9.– Жидкость, удерживающую вредные вещества, образующиеся при сгорании дизельного топлива (DEF), и соответствующую всем требованиям стандарта ISO 4-:6. *Следуйте рекомендациям для успешной эксплуатации. Для получения подробной информации обратитесь к дилеру компании Cat или к разделу "Рекомендации по жидкостям для машин компании Caterpillar" (SEBU65). **Двигатели с системой очистки выхлопных газов могут использовать смеси вплоть до B. Двигатели без системы очистки системы газов могут использовать смеси с более высоким содержанием дизельного биотоплива, вплоть до B.Бак жидкости для очистки дизельных выхлопных газов (только для стандартов Tier 4 Final/Stage V), л32Картер двигателя, л34Трансмиссия, л66Дифференциал — бортовые редукторы — передние, л100Дифференциал — бортовые редукторы — задние, л110Система охлаждения, л116Только гидробак, л134Гидросистема — навесное оборудование и рулевое управление, л214Топливный бак, л782
-
Коробка передачТип коробки передач, MPaПланетарная коробка передач Cat — переключение под нагрузкой — ECPC1-я передача переднего хода, км/ч6.11-я передача заднего хода, км/ч72-я передача переднего хода, км/ч11.12-я передача заднего хода, км/ч12.63-я передача переднего хода, км/ч19.63-я передача заднего хода, км/ч22.44-я передача переднего хода, км/ч34.84-я передача заднего хода, км/ч39.7
-
Гидросистема — рулевое управлениеСистема рулевого управления — насос, MPaПоршневой насос переменной производительностиСистема рулевого управления — контур, MPaС сервоприводом, регулирование по нагрузкеПроизводительность насоса при 1800 об/мин, л/мин85Угол поворота шарнирного сочленения машины, MPa86Диаметр цилиндра, мм114.3Ход поршня, мм576
-
Система кондиционирования воздухаКондиционирование воздуха, MPaСистема кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления = 1430). Система содержит 2,0 кг хладагента, что соответствует 2,86 метрической тонны CO2. Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R34a (потенциал глобального потепления = 43). Система содержит , кг хладагента, что соответствует ,86 метрической тонны CO.
-
Подземные погрузчикиГрузоподъемность ковша для угля при перевозке материала, м³13.4Грузоподъемность ковша для щепы при перевозке материала, м³20.6Вместимость ковша для щепы (при снятии слоя материала), м³26.8Вместимость ковша для щепы, м³41.2
-
Гидросистема — подъем/наклонПроизводительность насоса при 1950 об/мин, л/мин117
-
Размеры (приблизительные)Дорожный просвет до цапфы, мм441.4Дорожный просвет, мм534.4Дорожный просвет до бампера, мм852Расстояние от средней линии переднего моста до сцепного устройства, мм1850Высота до верха капота, мм3204Ширина с поручнями, мм3365Колесная база, мм3700Высота — до верха кабины, мм4100Высота до верха выпускной трубы, мм4332Высота — до верха проблескового маячка, мм4422Длина с опущенным на землю отвалом — прямой отвал, мм8422
-
Эксплуатационные характеристикиЭксплуатационная масса — прямой отвал (Tier 4 Final/Stage V), кг34004Эксплуатационная масса с ковшом для угля, кг36631Эксплуатационная масса с ковшом для щепы, кг38020
