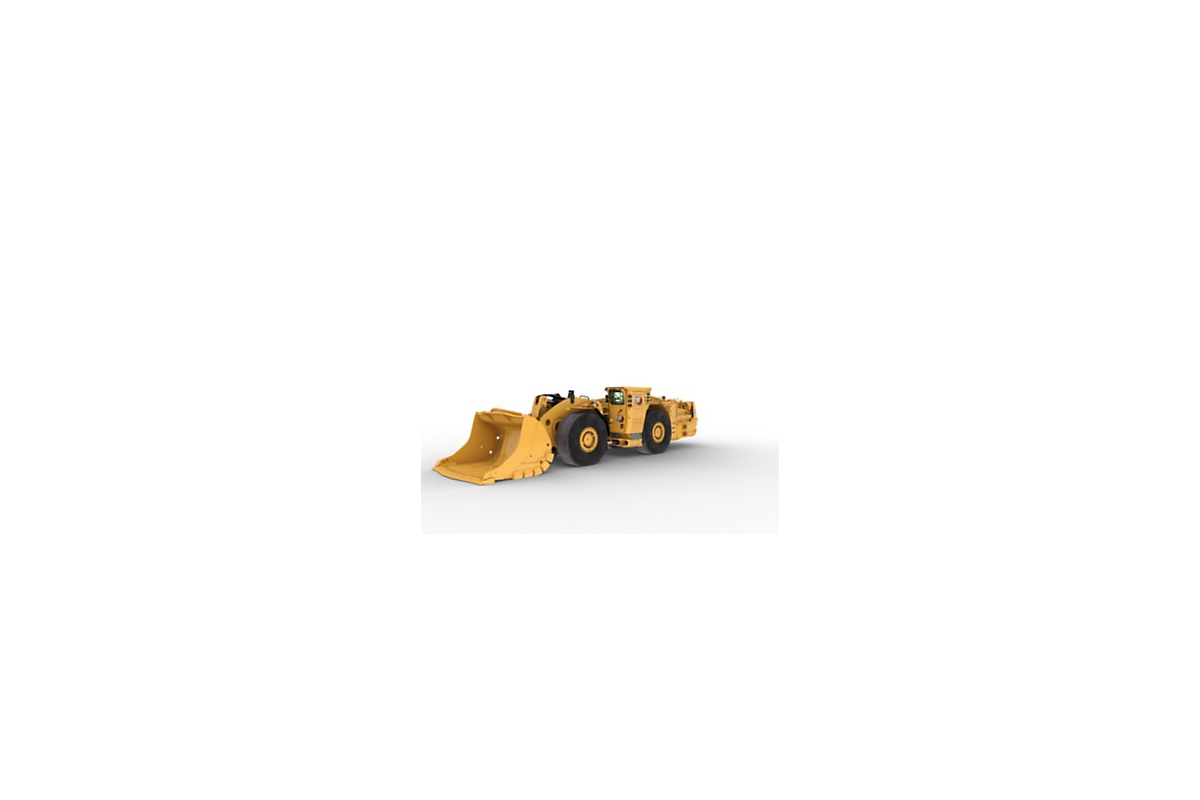

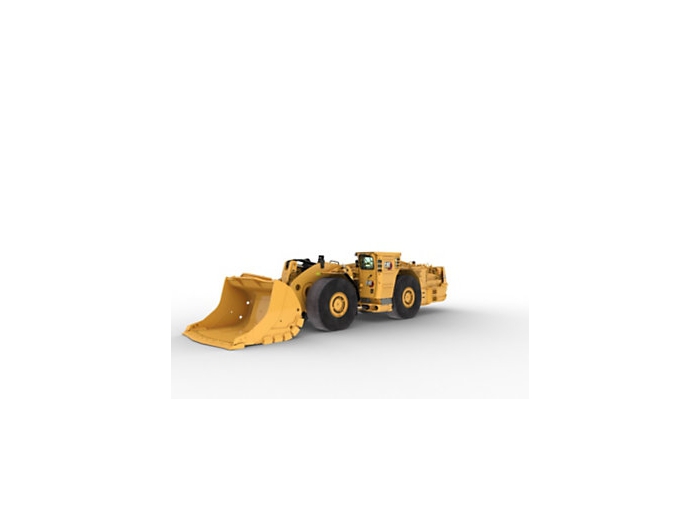

Погрузочно-доставочные машины для подземной горной добычи Cat R1700

Когда пришло время изменить конструкцию подземного погрузчика Cat^® R1700, мы поставили перед собой простую цель: повысить эффективность, мощность и производительность, сохранив при этом безопасность. И мы добились успеха. В каждом рабочем цикле R1700 перемещает на 20% больше материалов, чем его предшественник, и очень эффективно работает с отвалами. Он быстрее загружает, преодолевает подъемы, перемещает и выгружает. И уже на заводе-изготовителе машина подготовлена к использованию новейших технологий, включая полностью автономную транспортировку, что позволяет достигать новых уровней безопасности и эффективности. В R1700 предусмотрен ряд функций, обеспечивающих безопасность людей. Для данной модели предлагается три варианта системы контроля выбросов двигателя, включая соответствующую стандартам Stage V, и ее можно адаптировать к требованиям вентиляции на шахте.Погрузчик R1700, полностью перепроектированный талантливыми инженерами Caterpillar, является представителем семейства производительных подземных погрузчиков нового поколения.

БЕЗОПАСНОСТЬ

• Улучшенный обзор, освещение и поле зрения камер, в том числе благодаря дополнительной камере заднего вида с цветным дисплеем, нескольким стеклоочистителям и стандартизированным светодиодным фонарям, обеспечивающим освещение спереди и сзади машины.
• Заводская подготовка к установке системы пожаротушения, специальное место для баллонов и многочисленные точки включения системы пожаротушения, в том числе из кабины.
• Улучшенный доступ в кабину и выход из нее благодаря противоскользящим покрытиям на всех проходных поверхностях, недавно усовершенствованной системе поручней по всей машине и двум дополнительным аварийным выходам.
• Система определения присутствия оператора с функцией нейтрализации гидросистемы и датчиком двери защищает машину и оператора от неконтролируемых перемещений машины.
• Безопасное обслуживание благодаря расположению зоны технического обслуживания с холодной стороны двигателя, тепловой защите компонентов системы очистки выхлопных газов, встроенным точкам установки замков и табличек, пальцам переднего рычажного механизма для фиксации стрел и буксирным крюкам с болтовым креплением.

КОМФОРТ ОПЕРАТОРА И УПРАВЛЯЕМОСТЬ

• Полностью измененная кабина с увеличенным общим пространством, в частности над головой, и более низким сиденьем оператора для повышения комфорта во время езды; регулируемая панель для защиты колен оператора; дополнительное пространство для ног в районе педалей.
• Система климат-контроля в стандартной комплектации варианта с герметичной закрытой кабиной; совершенно новая система отопления, вентиляции и кондиционирования воздуха (HVAC) с улучшенной циркуляцией воздуха, большей зоной оттаивания и сниженным уровнем шума.
• Улучшенная эргономика всех органов управления, удобные джойстики и кабина, устанавливаемая на изолирующие опоры для снижения воздействия вибраций на оператора.
• Тормозная система с масляным охлаждением обеспечивает торможение на четыре колеса и превосходную управляемость.
• Задний мост с независимой подвеской гарантирует постоянный контакт с грунтом всех четырех колес с максимальным сцеплением и устойчивостью, а самоблокирующийся задний дифференциал уменьшает износ шин и улучшает сцепление шин с неровной поверхностью.

ПРОИЗВОДИТЕЛЬНОСТЬ И ЭФФЕКТИВНОСТЬ

• Малая продолжительность циклов благодаря интегрированной системе гидравлического подрессоривания фронтального рабочего оборудования ― оператор может увереннее выполнять погрузочно-доставочные операции со скоростью около 5 км/ч (3 мили/ч).
• Гидросистема, которая обеспечивает значительно большее вырывное усилие при копании и сокращает время разгрузки машины в конце рабочего цикла.
• Изменено расположение цилиндров переднего рычажного механизма для повышения механической подъемной силы.
• Такие функции, как Auto Dig, которая автоматизирует загрузку ковша, обеспечивают превосходную реакцию, а регулируемая сервоприводами система рулевого управления позволяет оператору лучше чувствовать машину в ограниченном пространстве.
• Автоматическое замедление с гидравлическим приводом позволяет сократить продолжительность циклов, поскольку операторы становятся более уверенными в своих действиях и чувствуют себя более комфортно при движении вниз по уклону на более высоких скоростях.

МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ

• Двигатель C13 с большим рабочим объемом по сравнению с предыдущей моделью отличается более высокой мощностью и производительностью. Это 6-цилиндровый двигатель с турбонаддувом и последовательным воздухо-воздушным охлаждением.
• Новый гидротрансформатор с муфтой блокировки включается автоматически при переключении машины на вторую передачу.
• Насос-форсунка высокого давления с электронным управлением и механическим приводом (MEUI™) и система прямого впрыска топлива с помощью электроники отслеживает действия оператора и сигналы датчиков для оптимизации производительности двигателя и сжигания топлива.
• Современная гидросистема, использующая включающиеся по запросу поршневые насосы для большей долговечности, более высокого давления и повышения общей эффективности системы, а также обеспечивающая для оператора полное давление в системе при работе двигателя на холостом ходу.
• Коробка передач Cat измененного размера, управляемая программным обеспечением APECS, обеспечивает комфортное переключение передач при более высоком крутящем моменте и позволяет машине быстрее преодолевать подъемы за счет уменьшения потери крутящего момента при переключении передач.

КОВШИ И ОСНАСТКА ДЛЯ ЗЕМЛЕРОЙНЫХ ОРУДИЙ (GET)

• Новая запатентованная конструкция ковша, обеспечивающая контроль пути нагружения для увеличения срока службы до полного износа, увеличение угла между верхней кромкой отвала и поворотным кругом для облегчения погрузки скальной породы, улучшенное закрытие ковшом шин для расчистки и защиты шин, а также прочность, необходимую, чтобы выдержать увеличенное вырывное усилие, и жесткость внутри торсиона для повышения устойчивости к скручивающим нагрузкам.
• Десять вариантов ковшей, в том числе шесть опрокидываемых ковшей разных размеров, один ковш для легких материалов, один ковш принудительной разгрузки и два варианта ковшей с болтовым соединением, — все они спроектированы и изготовлены в соответствии с требуемыми рабочими характеристиками.
• Предлагаются три типа оснастки для землеройных орудий (GET): модульная приварная, гарантирующая надежность сварных деталей; Bolt-On-Half-Arrow (BOHA) с большим содержанием износостойких материалов и болтовым креплением, позволяющим быстрее и проще выполнять съем и замену; и система Durilock Lip Shroud, отличающаяся безударной установкой и креплением GET без необходимости обслуживания, с тремя взаимозаменяемыми типами кожухов.
• Приложение Cat Bucket Pro App предоставляет в реальном времени данные о производительности оснастки для землеройных орудий, помогая планировать техническое обслуживание, управлять складскими запасами и оценивать удельные затраты на тонну.

НАДЕЖНОСТЬ И ПРОЧНОСТЬ

• Передняя секция рамы с конструкцией из четырех пластин оснащена новой полностью интегрированной литой опорой моста, которая поглощает сильные удары, вибрации и нагрузку от тележки, возникающие при увеличении грузоподъемности и веса машины.
• Толщина картера моста увеличена для его защиты от абразивного износа и повышения устойчивости к коррозии.
• Заметно более прочные стальные подъемные рычаги увеличенной толщины обеспечивают долгий срок службы и эффективное распределение высоких нагрузок, возникающих при погрузке и откатке.
• Рама, силовая передача, двигатель и компоненты спроектированы с учетом возможности капитального ремонта.

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• ЭБУ, расположенные в единой герметичной коробке с воздушным охлаждением, которая находится на платформе для технического обслуживания машины, обеспечивают упрощенную и понятную электрическую разводку по всей машине, а также значительно улучшают доступ и удобство работы для обслуживающего персонала.
• Шарнирное сочленение новой конструкции с упрощенными гидравлическими трассами и увеличенным пространством для работы техников.
• Модульные компоненты, которые можно снять с машины и установить на место как единый узел, что позволяет гораздо быстрее вернуть машину в эксплуатацию.
• Улучшенный доступ для обслуживания благодаря откидывающейся решетке радиатора, фильтр и основные точки обслуживания сгруппированы в централизованном месте, а масляные радиаторы и аккумуляторные батареи расположены прямо под ними.
• Топливный бак крепится к раме болтами, поэтому его можно легко очистить или заменить в случае повреждения.

ТЕХНОЛОГИИ

• Заводская подготовка к удаленному управлению и возможность оснащения хорошо зарекомендовавшей себя в отрасли системой управления подземными работами Cat® MineStar™ Command, которая обеспечивает дистанционное управление в пределах прямой видимости, телемеханическое дистанционное управление, систему Co-Pilot, требующую от оператора только указания направления движения, а также полностью автономную работу.
• Приборные панели высокого разрешения с возможностью выбора одного из 11 языков для доступа к системной информации в режиме реального времени.
• Систему контроля состояния кабины можно просматривать на цифровом дисплее и отслеживать через систему Cat Product Link™ Elite (PLE), включая интегрированные предложения MineStar Health, которые позволяют проводить профилактическое техническое обслуживание и прогностический анализ оборудования.
• Дополнительная система MineStar Fleet для подземных работ предоставляет в режиме реального времени данные о продолжительности цикла, полезной нагрузке, местоположении машины и другие ключевые рабочие параметры.
• Дополнительная система MineStar Detect использует систему определения расстояния до объектов в сочетании с революционной сетью связи и отслеживания для предотвращения инцидентов и отслеживания людей и машин в режиме реального времени.

УСТОЙЧИВОЕ РАЗВИТИЕ

• Три варианта систем контроля выбросов, включая соответствующие стандартам Tier 2, Tier 3 и Stage V ЕС, которые позволяют снижать выбросы оксидов азота и твердых частиц.
• Проводятся постоянные исследования и разработки в области совместимости двигателей с дизельной топливной смесью с более низким содержанием углерода, например биотопливом и возобновляемыми видами топлива, а также с вариантами электрификации.
• В опциональный комплект уменьшения интенсивности вентиляции (VR) входят специально подобранные аппаратное и программное обеспечение двигателя, чтобы уменьшить количество твердых примесей в отработавших газах.
• Программы Cat Rebuild и Cat Reman экономят сырьевой материал и энергию и сокращают выбросы.
• Модернизация и обновление старых машин с целью повышения эффективности, сокращения выбросов и продления срока их эксплуатации для экономии энергии и сведения к минимуму использования сырьевого материала.

Повышение эффективности расхода топлива на 34%
За счет двигателя Cat C13 и чрезвычайно эффективной гидравлической системы

Увеличение емкости на 20%
Погрузчик грузоподъемностью 15 полных тонн (16,5 тонн США) в три подхода идеально заполняет подземный самосвал Cat AD45

Увеличение подъемной силы на 65%
Высокая мощность и производительность при работе в отвалах ― обеспечение быстрых циклов нагрузки
