Самосвалы для подземных горных работ Cat AD30

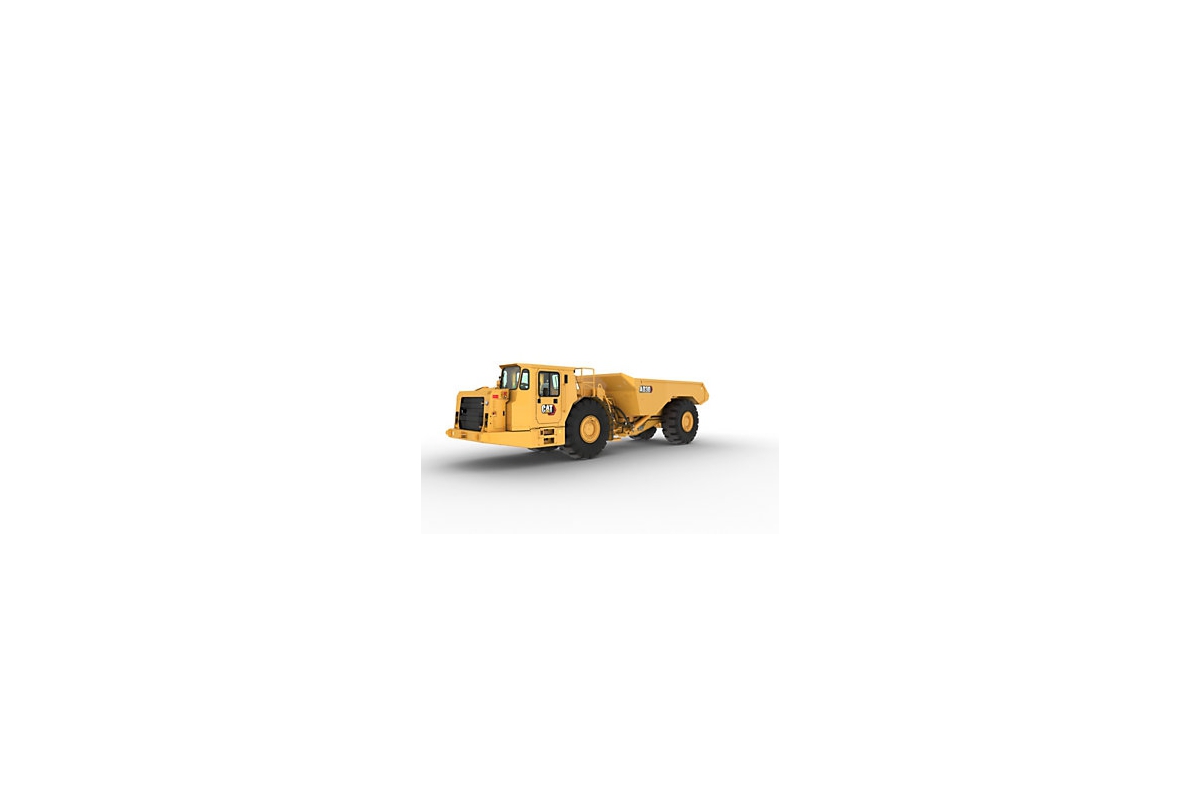

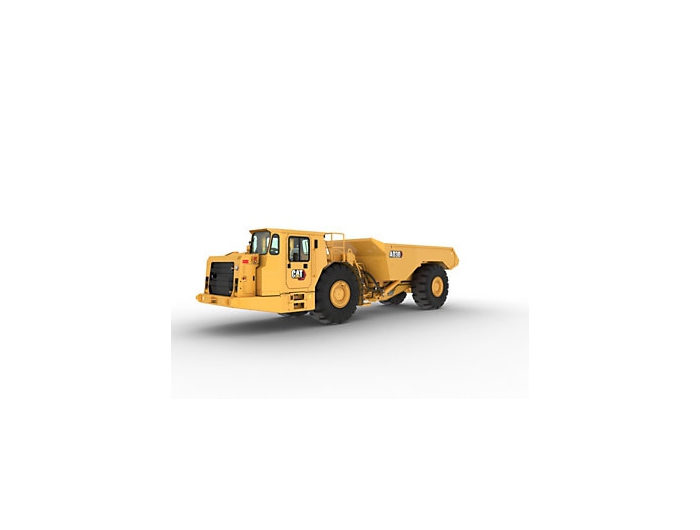

Подземный самосвал Cat^® AD30 — это карьерный самосвал среднего и малого типа, который идеально сочетается с подземным погрузчиком Cat R1600H. Машина сконструирована для высокой производительности, оснащается двигателем Cat C15 и обеспечивает малую продолжительность цикла и максимальную эффективность. Доступны два варианта исполнения и несколько вариантов размера кузова. Это позволяет заказчикам выбрать подходящий кузов для достижения максимальной эффективности в конкретной области применения. Эргономичная конструкция кузова обеспечивает безопасность, комфорт и удобство управления для оператора. Благодаря прочной, надежной конструкции и простоте обслуживания увеличивается срок службы машины и сокращаются эксплуатационные расходы.

БЕЗОПАСНОСТЬ

• Стандартная система определения присутствия оператора с функцией нейтрализации гидросистемы и датчиком двери защищает машину и оператора от неконтролируемых перемещений машины.
• Безопасный вход в кабину и выход из нее достигается благодаря противоскользящим поверхностям, поручням верхней платформы и трехточечной опоре при доступе в кабину и машину.
• Кабина с конструкцией ROPS упруго закреплена на раме для защиты оператора от вибраций.
• Тормозная система с масляным охлаждением, обеспечивающая торможение на четыре колеса и надежное управление, система рабочего тормоза, приводимая в действие гидравлическим давлением, а также функция стояночного тормоза с пружинным включением и гидравлическим отключением для обеспечения торможения в случае потери гидравлического давления.
• Более безопасное обслуживание за счет фиксирующих пальцев кузова, теплозащитного экрана выхлопной системы и противопожарного экрана, гидравлических шлангов сцепного устройства с рукавами для защиты от пережога, фиксирующих штифтов заднего борта (кузов с выталкивателем), а также горячей и холодной сторонам двигателя.

КОМФОРТ ОПЕРАТОРА И УПРАВЛЯЕМОСТЬ

• Расположение органов управления, рычагов, переключателей и датчиков обеспечивает максимальную производительность труда и снижает утомляемость до минимума.
• Устанавливаемая по заказу звукоизолированная кабина с конструкцией ROPS обеспечивает комфортные рабочие условия с пониженным уровнем шума, герметизацией и подачей свежего воздуха с нужной температурой через систему кондиционирования.
• Полностью регулируемое, эргономичное подрессоренное сиденье с толстыми подушками уменьшает нагрузку на поясницу и бедра, а широкие ремни безопасности с инерционной катушкой — надежное и удобное удержание водителя.
• Удобное рулевое колесо с регулируемым наклоном позволяет подобрать наиболее комфортное положение для управления машиной, обеспечивает улучшенное управление машиной и не допускает проскальзывания в руках.
• Тормозная система с масляным охлаждением обеспечивает торможение на четыре колеса и превосходную управляемость. В интегрированной системе без ущерба для надежности соединены рабочий, вспомогательный и стояночный тормоз, а также тормоз-замедлитель, что обеспечивает максимальную эффективность торможения.

ПРОИЗВОДИТЕЛЬНОСТЬ И ЭФФЕКТИВНОСТЬ

• Система измерения полезной нагрузки самосвала (TPMS) автоматически записывает информацию о цикле нагрузки при разгрузке, предоставляя оператору сведения о грузе в реальном времени и сортируя данные для скачивания.
• Функция автоматического управления замедлителем (ARC) выполняет электронное управление замедлением при движении по уклонам, обеспечивая оптимальную частоту вращения двигателя для более быстрого перемещения вниз по склону и увеличения производительности.
• Одноступенчатые подъемные гидроцилиндры обеспечивают малую продолжительность циклов разгрузки. При этом подъем кузова занимает 16 с, а опускание — 21 с.

МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ

• Двигатель Cat C15 отличается непревзойденным тяговым усилием при копании, откатке и транспортировке по крутым уклонам.
• Запас по крутящему моменту соответствует точкам переключения коробки передач, что обеспечивает максимальную эффективность и малую продолжительность цикла.
• В гидротрансформаторе с муфтой блокировки сочетаются максимальное тяговое усилие привода гидротрансформатора, эффективность и производительность прямого привода с включенной блокирующей муфтой.
• Насос-форсунка высокого давления с электронным управлением и механическим приводом (MEUI™) и система прямого впрыска топлива с помощью электроники отслеживает действия оператора и сигналы датчиков для оптимизации производительности двигателя и сжигания топлива.
• Работа четырехступенчатой планетарной коробки передач Cat с переключением под нагрузкой согласована с работой дизельного двигателя Cat C15, что обеспечивает передачу постоянной мощности в широком диапазоне рабочей скорости хода.

КУЗОВА ДЛЯ САМОСВАЛОВ

• Кузова самосвалов Cat спроектированы с учетом максимальной прочности, емкости и надежности. Благодаря усовершенствованной конструкции и использованию стали Hardox увеличивается срок службы и снижаются удельные затраты на тонну.
• Кузова самосвалов Cat спроектированы с учетом встроенной системы шасси, благодаря чему они обладают высокой надежностью, прочностью и долговечностью.
• Два варианта кузова Cat, самосвальный кузов и кузов с выталкивателем, обеспечивают самое эффективное транспортное решение с минимальными удельными затратами на тонну.
• Универсальность машины повышается благодаря простоте замены кузова с выталкивателем на самосвальный кузов.

НАДЕЖНОСТЬ И ПРОЧНОСТЬ

• Рама с коробчатым сечением и широкими жесткими балками выдерживает скручивающие нагрузки; конструкция рамы способствует снижению нагрузки на зону сцепного устройства и оптимизирует геометрию подвески.
• Шарнирное сцепное устройство с закаленными стальными пальцами, конические роликовые подшипники и качающиеся упоры служат для независимого перемещения задней полурамы от передней полурамы.
• Полностью разгруженные полуоси обеспечивают снижение внутренних напряжений и увеличение прочности, а конструкция с накатанными шлицами обеспечивает увеличенный срок службы.
• Испытанная планетарная коробка передач с переключением под нагрузкой отличается длительным сроком службы между капитальными ремонтами.
• Рама, силовая передача, двигатель и компоненты спроектированы с учетом возможности капитального ремонта для обеспечения многократной эксплуатации.

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• Доступ с уровня земли ко всем бакам, фильтрам, точкам смазки и сливным кранам; выносные фильтры топливной системы для облегчения обслуживания; смотровые указатели уровня топлива.
• Воздушные фильтры с радиальным уплотнением обеспечивают простую замену и сокращение затрат времени на техническое обслуживание.
• Герметичные электрические разъемы защищены от попадания грязи и влаги; жгуты проводов оснащены защитным покрытием; все провода имеют цветовую маркировку, которая облегчает выполнение диагностики и ремонта.
• Программа Cat Electronic Technician (ET) позволяет выполнить быструю диагностику производительности машины и получить основные диагностические данные для эффективного обслуживания машины и устранения неисправностей.
• Электронная система контроля Cat (EMS) непрерывно предоставляет данные о критических параметрах машины, поддерживая ее производительность на высоком уровне.

ИНТЕЛЛЕКТУАЛЬНАЯ ЭЛЕКТРОНИКА

• Более плавное переключение передач и увеличение срока службы компонентов благодаря управляемому перемещению дроссельной заслонки, которое регулирует частоту вращения двигателя, блокировку гидротрансформатора и работу муфты сцепления коробки передач.
• Уменьшение расхода топлива, снижение уровня шума и увеличение срока службы двигателя благодаря экономичному режиму переключения передач.
• Управление переключением направления хода позволяет регулировать частоту вращения двигателя, чтобы избежать смены направления движения на высокой скорости и предотвратить повреждение машины. А блокировка переключения передач при поднятом кузове не позволяет переключаться выше запрограммированной передачи, если кузов опущен не полностью.
• Система автоматического управления замедлителем защищает двигатель от заброса оборотов, включая тормоза, если достигается небезопасная частота вращения двигателя при нажатии на дроссельную заслонку.

УСТОЙЧИВОЕ РАЗВИТИЕ

• Можно также приобрести двигатель, соответствующий требованиям стандартов Stage III ЕС и Tier 3 Агентства по защите окружающей среды США.
• В опциональный комплект уменьшения интенсивности вентиляции (VR) входят специально подобранные аппаратное и программное обеспечения двигателя, чтобы уменьшить количество твердых примесей дизельного топлива в отработавших газах. Оборудованные таким комплектом двигатели отличаются значительным снижением интенсивности вентиляции, сокращением расхода топлива, а производительность оборудования улучшается или остается на прежнем уровне.
• Дизельный сажевый фильтр Cat, дополняющий двигатель VR, позволяет еще больше сократить объем выбросов твердых примесей в атмосферу.
• Проводятся постоянные исследования и разработки в области совместимости двигателей с дизельной топливной смесью с более низким содержанием углерода, например, биотопливом и возобновляемыми видами топлива, а также с вариантами электрификации.
• Программы Cat Rebuild и Cat Reman экономят сырьевой материал, сохраняют энергию и уменьшают количество вредных выбросов, а также обеспечивают модернизацию и обновление старых машин с целью повышения эффективности и сокращения объема выбросов.

Комфорт оператора и управляемость
Эргономичная конструкция обеспечивает удобство повседневной работы, точность управления и высокую производительность

Подходящий кузов для работы
Два варианта исполнения и несколько вариантов размера кузова позволяют выбрать кузов в соответствии с выполняемой задачей, повышая эффективность

Малая продолжительность цикла
Разгрузка ускоряется благодаря мощному двигателю, автоматическому замедлению и одноступенчатым подъемным гидроцилиндрам
