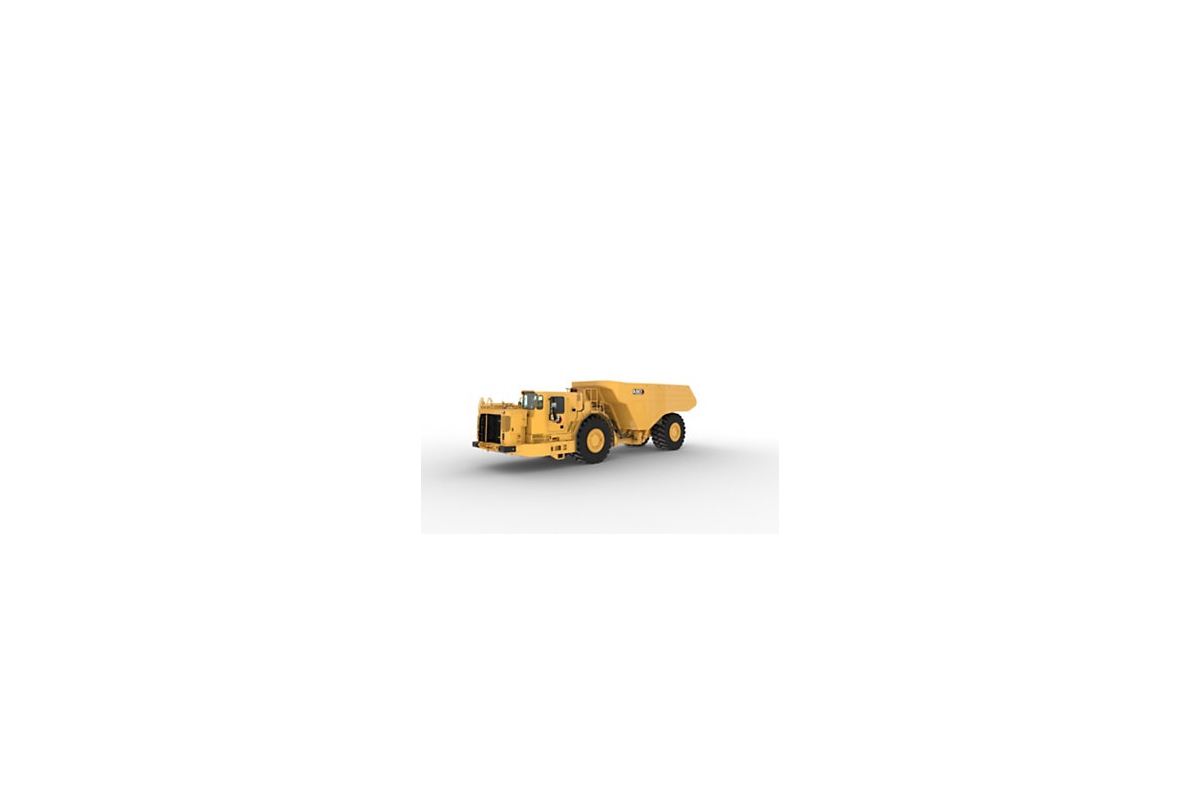

Самосвалы для подземных горных работ Cat AD63

Подземный самосвал Cat^® AD63 отличается высокой производительностью, сниженными затратами и увеличенной эффективностью. За счет прочной конструкции самосвал выдерживает суровые условия эксплуатации на рабочем участке. Он располагает рядом усовершенствований по сравнению с предшествующей моделью, в том числе увеличением полезной нагрузки на 5% и повышенным крутящим моментом двигателя. Кабина мирового уровня обеспечивает оператору безопасность и комфорт на протяжении всей смены, а новые усовершенствования гарантируют безопасность всех участников рабочего процесса в машине и вокруг нее. Самосвал оборудован двигателем Cat C27, соответствующим требованиям стандартов на выбросы загрязняющих веществ Stage V ЕС, что снижает выбросы загрязняющих веществ и сокращает расходы на вентиляцию. Прочная конструкция и упрощенное техническое обслуживание гарантируют увеличение срока службы и снижение эксплуатационных расходов, что позволяет получить максимальную отдачу от инвестиций.

БЕЗОПАСНОСТЬ

• Стандартная система определения присутствия оператора с функцией нейтрализации гидросистемы и датчиком двери защищает машину и оператора от неконтролируемых перемещений машины.
• Безопасный вход и выход из кабины обеспечивается благодаря противоскользящим поверхностям и новым, усовершенствованным поручням верхней платформы, трехточечной опоре при доступе в кабину и машину, дополнительному доступу через переднюю решетку и запасному выходу через окна.
• Встроенная тормозная система Cat, обеспечивающая надежную производительность и управление, система рабочего тормоза, приводимая в действие гидравлическим давлением, а также функция стояночного тормоза с пружинным задействованием и гидравлическим отключением для торможения в случае потери гидравлического давления.
• Более безопасное техническое обслуживание за счет фиксатора шарнирно-сочлененной рамы, фиксирующих пальцев кузова, теплозащитного экрана выхлопа и противопожарного экрана, а также гидравлического шланга сцепного устройства с втулками защиты от пережога.

КОМФОРТ ОПЕРАТОРА И УПРАВЛЯЕМОСТЬ

• Расположение органов управления, рычагов, переключателей и датчиков обеспечивает максимальную производительность труда и снижает утомляемость до минимума.
• В стандартной звукоизолированной закрытой кабине с конструкцией ROPS созданы комфортные рабочие условия с пониженным уровнем шума, избыточным давлением и подачей свежего воздуха с нужной температурой через систему кондиционирования.
• Полностью регулируемое, эргономичное подрессоренное сиденье с толстыми подушками уменьшает нагрузку на поясницу и бедра, а широкие ремни безопасности с инерционной катушкой обеспечивают надежное и удобное удержание водителя.
• Удобное рулевое колесо с регулируемым наклоном позволяет подобрать самое удобное положение для управления машиной, улучшает управление ею и не допускает проскальзывания в руках.
• Конструкции защиты при опрокидывании (ROPS) и защиты от падающих предметов (FOPS) упруго закреплены на главной раме, что позволяет изолировать оператора от вибраций и повышает удобство вождения.

ПРОИЗВОДИТЕЛЬНОСТЬ И ЭФФЕКТИВНОСТЬ

• Полезная нагрузка составляет 63 тонны (69 амер. тонн), что на 5% выше по сравнению с предыдущей моделью AD60, обеспечивая перемещение большего объема материала за каждый цикл, а значит максимальную производительность.
• Механическая силовая передача и коробка передач с переключением под нагрузкой обеспечивают непревзойденные КПД и управляемость на крутых подъемах и в условиях бездорожья.
• Функция автоматического управления замедлителем (ARC) выполняет электронное управление замедлением при движении по уклонам, обеспечивая оптимальную частоту вращения двигателя для более быстрого перемещения вниз по склону и увеличения производительности.
• Одноступенчатые подъемные гидроцилиндры обеспечивают малую продолжительность циклов разгрузки (подъем кузова занимает 13 с, опускание — 24 с).

МОЩНОСТЬ И ЭФФЕКТИВНОСТЬ

• Самосвал оборудован двигателем Cat C27 стандарта Stage V ЕС для соответствия нормам на вредные выбросы наряду с предоставлением исключительной мощности.
• Увеличение крутящего момента двигателя с 18 до 28% в сочетании с обновлением передаточного числа трансмиссии для распределения увеличения крутящего момента, позволяет обеспечить машине превосходную способность удерживаться на склоне.
• Канал передачи данных Cat Data Link уменьшает расход топлива, регулирует частоту вращения двигателя и предотвращает переключение выше запрограммированной передачи, если кузов опущен не полностью.
• Муфта блокировки гидротрансформатора обеспечивает высокое тяговое усилие на колесе и плавное переключение привода гидротрансформатора, а также эффективность и производительность прямого привода.
• Модульная система ОВКВ с двумя вариантами питания работает от включенного двигателя для обеспечения максимальной эффективности в жарких условиях и от электрической системы при отключенном двигателе для минимизации холостого хода двигателя и сокращения эксплуатационных расходов.

КУЗОВА ДЛЯ САМОСВАЛОВ

• Кузова самосвалов Cat разработаны для оптимальной прочности, емкости и надежности.
• Кузова самосвалов Cat спроектированы с учетом встроенной системы шасси, благодаря чему обладают высокой надежностью, прочностью и долговечностью.
• Пять вариантов размеров кузова, включая новый легковесный самосвальный кузов, обеспечивают самое эффективное решение для перевозки по подъездным дорогам с минимальными удельными затратами на тонну.

НАДЕЖНОСТЬ И ПРОЧНОСТЬ

• Конструкция коробчатого сечения с жесткими балками, которые обеспечивают сопротивление скручивающим нагрузкам; сварные швы и материалы для оптимизации срока службы конструкций.
• Два независимых цилиндра подвески с регулируемой жесткостью поглощают ударные нагрузки при движении по подъездным дорогам, что повышает комфорт езды и срок службы рамы.
• Шарнирное/подвижное сцепное устройство служит для поворота и наклона, и обеспечивает полный контакт всех колес самосвала с грунтом при движении по неровной поверхности.
• Рама, силовая передача, двигатель и компоненты спроектированы с учетом возможности капитального ремонта для обеспечения многократной эксплуатации.

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• Возможность наклона кабины для улучшения доступа к двигателю со стороны кабины, гидроаккумулятору тормозной системы и крепежу двигателя, а также доступа к генератору переменного тока и электродвигателю стартера без снятия нижних панелей.
• Доступ с уровня земли ко всем бакам, фильтрам, точкам смазки и сливным кранам; выносные топливные фильтры для облегчения обслуживания; смотровые указатели уровня топлива.
• Воздушные фильтры с радиальным уплотнением просто менять, при этом сокращается время, необходимое для обслуживания воздушных фильтров; увеличенная окружность радиатора улучшает доступ к предварительному очистителю и фильтрам.
• Герметичные электрические разъемы защищены от попадания грязи и влаги; жгуты проводов оснащены защитным покрытием; все провода имеют цветовую маркировку, которая облегчает выполнение диагностики и ремонта.

ТЕХНОЛОГИИ

• Модуль сетевого управления Product Link™ Elite (PLE) сохраняет и передает данные, служит в качестве средства подключения для предоставляемых дилерами служб контроля состояния, а также интегрируется с модулями Cat MineStar Fleet и Health для диагностики и управления оборудованием.
• Дополнительная система MineStar Fleet для подземных работ предоставляет в режиме реального времени данные о продолжительности цикла, полезной нагрузке, местоположении машины и других ключевых рабочих параметрах; система MineStar Detect использует систему определения расстояния до объектов в сочетании с революционной сетью связи и отслеживания для предотвращения инцидентов и отслеживания людей и машин в режиме реального времени.
• Система измерения полезной нагрузки самосвала (TPMS) автоматически записывает информацию о цикле нагрузки при разгрузке, предоставляя оператору сведения о грузе в реальном времени и сортируя данные для скачивания.
• Программа Cat Electronic Technician (ET) позволяет выполнить быструю диагностику производительности машины и получить основные диагностические данные для эффективного обслуживания машины и устранения неисправностей.
• Электронная система контроля Cat (EMS) непрерывно предоставляет данные о критических параметрах машины, поддерживая ее производительность на высоком уровне.

УСТОЙЧИВОЕ РАЗВИТИЕ

• Двигатель Cat C27 Stage V ЕС соответствует самым строгим стандартам на выбросы загрязняющих веществ и одобрен CANMET; ему не требуется жидкость для очистки выхлопных газов дизельных двигателей (DEF) для обеспечения соответствия стандартам.
• Благодаря дополнительным дизельным сажевым фильтрам Cat удается еще больше сократить объем выбросов твердых примесей в выхлопных газах.
• Проводятся постоянные исследования и разработки в области совместимости двигателей с дизельной топливной смесью с более низким содержанием углерода, например, биотопливом и возобновляемыми видами топлива, а также с такими вариантами питания, как электричество.
• Программы Cat Rebuild и Cat Reman экономят сырьевой материал, сохраняют энергию и уменьшают количество вредных выбросов, а также обеспечивают модернизацию и обновление старых машин с целью повышения эффективности и сокращения объема выбросов.

Повышение производительности
Увеличение полезной нагрузки на 5% и крутящего момента двигателя на 10% по сравнению с моделью AD60

Ответственная добыча
Благодаря двигателю, отвечающему требованиям стандарта Stage V ЕС, системе доочистки без DEF, вариантам фильтров и возможности работы на биотопливе в качестве смеси

Технологические усовершенствования
Система измерения грузоподъемности самосвала, система Product Link™ Elite и заводская подготовка к установке решений Cat MineStar™
