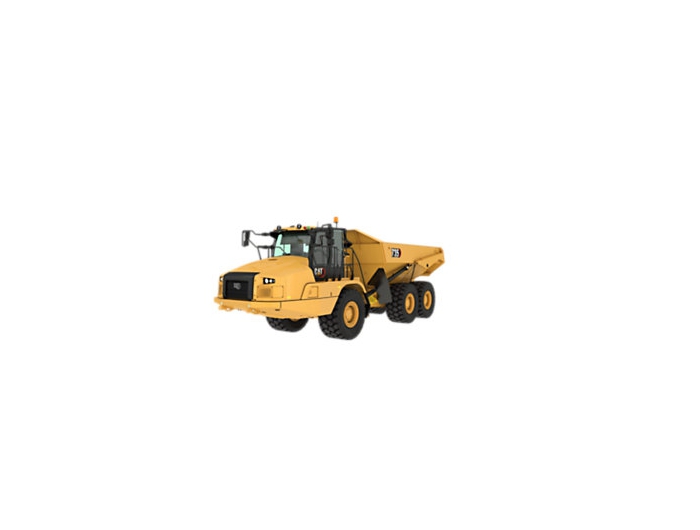

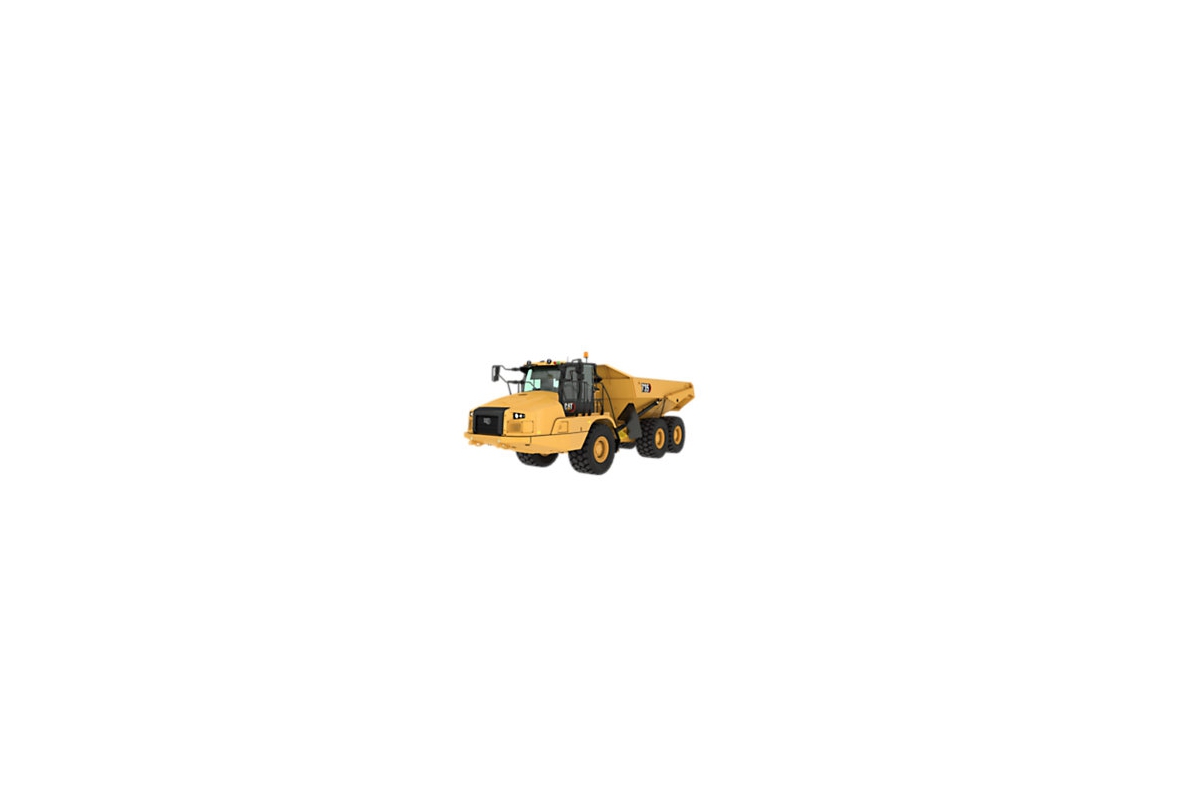

Трехосные самосвалы с шарнирно-сочлененной рамой Cat 735
Эффективность и производительность

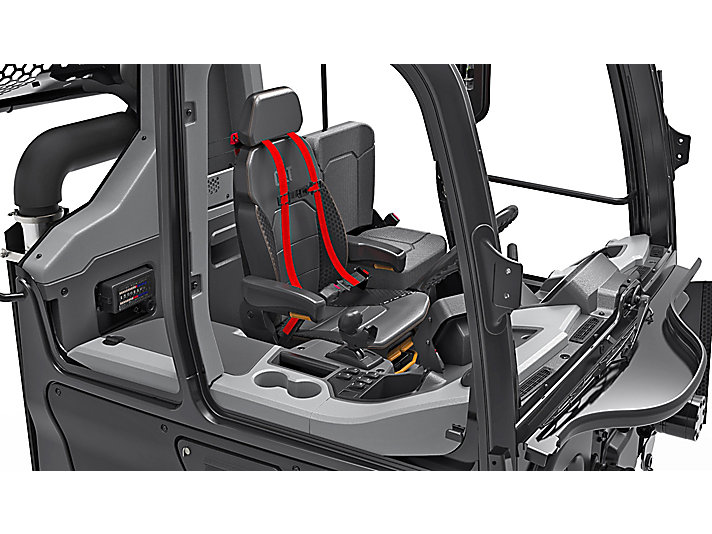

Машина Cat® 735 отличается кабиной мирового класса, усовершенствованной на основе отзывов операторов со всего мира и обеспечивающей повышенный комфорт и удобство эксплуатации. Усовершенствования включают новые элементы управления, функцией защиты переключения передач, системы подъемника с приводом, улучшенную автоматическую систему контроля сцепления, систему предупреждений об опрокидывании машины с функцией стабилизации и снижающий расход топлива экономичный режим.

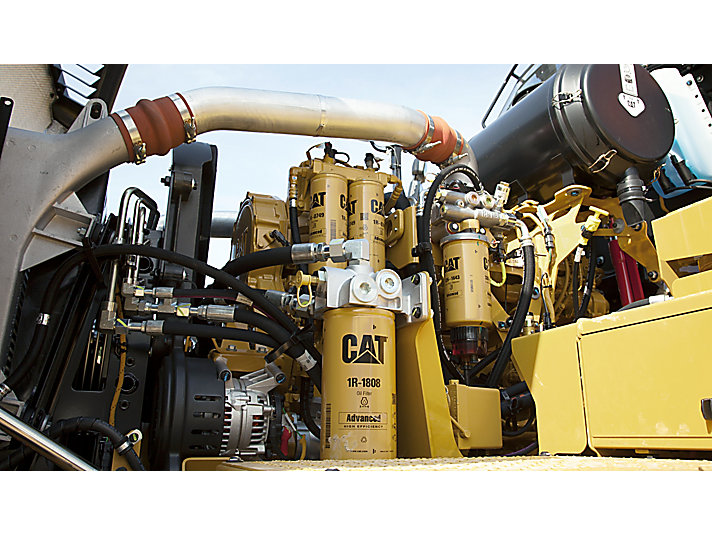

Двигатель — оптимальная производительность, надежность, проверенная на практике
- Высокая производительность машины при выполнении различных работ.
- Повышенная надежность за счет использования унифицированных деталей и простоты конструкции.
- Максимальная эксплуатационная готовность и снижение затрат благодаря первоклассной поддержке дилерской сети Cat.
- Минимизированное воздействие систем контроля выбросов спроектировано для обеспечения простоты эксплуатации без необходимости вмешательства оператора.
- Прочные конструкции с продолжительным сроком службы до капитального ремонта.
- Повышенная экономия топлива при меньших затратах на техническое обслуживание. Все та же отличная мощность и скорость реагирования.
Коробка передач — лучшая в своем классе технология переключения передач
- Функция стабилизации/ограничения скорости позволяет машине ограничить скорость хода до одного км/ч или одной мили/ч, чтобы соответствовать ограничениям скорости на рабочей площадке.
- Переключение передач значительно улучшено для поддержания блокировки прямого привода с целью предотвращения его контакта с приводом гидротрансформатора. Сокращение использования привода гидротрансформатора помогает поддерживать показатели скорости хода и преодолеваемого подъема.
- Регулируемые точки переключения, используемые в зависимости от рабочих условий, также помогают поддерживать скорость хода при переключении передач на уклонах.
- Функция критических переключений передач поддерживает блокировку прямого привода и устраняет необходимость контакта с приводом гидротрансформатора. Благодаря этому поддерживается скорость движения во время переключения передач на склонах.
- Коробка передач автоматически регулирует точки переключения передач в зависимости от условий эксплуатации и производительности.
- Замедляющееся усилие автоматически снижается на малых уклонах нанизких передачах.
Автоматические функции — простота использования, повышенная производительность
-
ДвигательМодель двигателя — соответствует стандартам, эквивалентным стандартам Tier 2 Агентства по охране окружающей среды США и Stage II ЕС или Tier 3 Агентства по охране окружающей среды США и Stage IIIA ЕС., MPaCat C13 Cat C3Модель двигателя, MPaCat® C13 Cat® C3Примечание (1)Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 1800 об/мин.Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 8 об/мин.Выбросы загрязняющих веществ, MPaМодель 735 соответствует требованиям стандартов на выбросы загрязняющих веществ, эквивалентным Tier /Stage II или Tier 3/Stage IIIA. Модель 735 соответствует требованиям стандартов на выбросы загрязняющих веществ, эквивалентным Tier 2/Stage II или Tier 3/Stage IIIA.Примечание (3)Полезная мощность, измеренная согласно требованиям стандарта SAE при вращающемся с максимальной частотой вентиляторе охлаждения, составляет 254 кВт (341 hp).Полезная мощность, измеренная согласно требованиям стандарта SAE при вращающемся с максимальной частотой вентиляторе охлаждения, составляет 54 кВт (34 hp).Примечание (2)Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного генератором, воздухоочистителем, глушителем и вентилятором, работающим на минимальной частоте вращения.Ход поршня, мм157Полезная мощность согласно SAE J1349, кВт298 400Полезная мощность в соответствии со стандартом ISO 14396, кВт301 404Полная мощность согласно SAE J1995, кВт306 410Частота вращения, соответствующая максимальному крутящему моменту двигателя, Н·м1200об/минПолезный максимальный крутящий момент двигателя (SAE J1349/ISO 9249), Н·м2155Полный максимальный крутящий момент двигателя (SAE J1995), Н·м2192Без уменьшения номинальной мощности при эксплуатации машины на высоте до, м3810
-
Соответствие стандартамКабина — конструкция защиты оператора от падающих предметов, MPaISO 3449 Уровень II — 2005 ISO 3449 Уровень II — 5Тормоза, MPaISO 345 — ISO 3450 — 2011Кабина — конструкция защиты при опрокидывании (ROPS), MPaISO 347 — 8 ISO 3471 — 2008Рулевое управление, MPaISO 5 — 7 ISO 5010 — 2007
-
Уровень шумаПримечание (1)Воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом ANSI/SAE J1166 OCT98, составляет 72 дБ(А) для надлежащим образом установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах.Воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом ANSI/SAE J66 OCT98, составляет 7 дБ(А) для надлежащим образом установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах.Примечание (2)При продолжительной работе в открытой или неправильно эксплуатируемой кабине, а также при открытых окнах или дверях оператору могут потребоваться средства защиты органов слуха.
-
Пластина кузоваТип, MPaВысокопрочная износостойкая сталь с твердостью класса HB45 по Бринеллю Высокопрочная износостойкая сталь с твердостью класса HB450 по Бринеллю
-
ОборудованиеОбласть примененияГорная и карьерная техника Строительная и дорожно-строительная техникаТип техникиСамосвалы с шарнирно-сочлененной рамой
-
Оптимальное совпадение рабочих циклов погрузчиков/самосваловПримечаниеОптимальное совпадение параметров систем обеспечивает существенное увеличение производительности. Модель 735 идеально подходит для совместной работы с гидравлическими экскаваторами Cat 349F и 336F и колесными погрузчиками Cat 972M, 966M, 962M и 950M. Правильный подбор погрузочных и транспортировочных машин позволяет повысить производительность и сократить издержки в расчете на единицу объема перемещенного материала.Оптимальное совпадение параметров систем обеспечивает существенное увеличение производительности. Модель 735 идеально подходит для совместной работы с гидравлическими экскаваторами Cat 349F и 336F и колесными погрузчиками Cat 97M, 966M, 96M и 95M. Правильный подбор погрузочных и транспортировочных машин позволяет повысить производительность и сократить издержки в расчете на единицу объема перемещенного материала.Колесные погрузчики: 972M/972M XE - Число рабочих циклов, MPa3–4Колесные погрузчики: 966M/966M XE - Число рабочих циклов, MPa4Гидравлические экскаваторы: 349F/349F XE - Число рабочих циклов, MPa4–5Колесный погрузчик: 962M — Число рабочих циклов, MPa4–5Колесный погрузчик: 950M - Число рабочих циклов, MPa5Гидравлические экскаваторы: 336F/336F XE - Число рабочих циклов, MPa5–6
-
Диаметр поворотаПримечаниеРазмеры приведены для машин, оснащенных шинами 75/65 R5.Размеры приведены для машин, оснащенных шинами 750/65 R25.Характеристики поворота – угол поворота – влево/вправо, MPa45°Характеристики поворота – внутренний радиус, мм3793Характеристики поворота – ширина проезда, мм5393Характеристики поворота – радиус поворота, согласно SAE, мм7470Характеристики поворота – габаритный радиус, мм8075
-
Толщина пластин кузоваПередняя пластина, мм7Боковые пластины, мм11Основание, мм13
-
Коробка передач1-я передача переднего хода, км/ч81-я передача заднего хода, км/ч92-я передача переднего хода, км/ч153-я передача переднего хода, км/ч234-я передача переднего хода, км/ч355-я передача переднего хода, км/ч486-я передача переднего хода, км/ч57
-
моторноеРабочий объем, л12.5Диаметр цилиндров, мм130
-
Вместимость кузоваГеометрическая, м³15.5Геометрическая вместимость с задним бортом, м³16.3С "шапкой" с уклоном 2:1 по SAE, м³20Вместимость с "шапкой", с задним бортом и уклоном 2:1 по SAE, м³21.3
-
Вместимость заправочных емкостейВыходной редуктор отбора мощности, л25Картер двигателя, л38Трансмиссия, л56Система охлаждения, л83Гидросистема, л110Бортовые передачи/дифференциал, л125Топливный бак, л412
-
Эксплуатационная массаПередний мост — с номинальной нагрузкой, кг4100Задний мост — без груза, кг4850Центральный мост — без груза, кг5070Задний мост — с номинальной нагрузкой, кг13950Центральный мост — с номинальной нагрузкой, кг13950Передний мост — без груза, кг14960Задний мост — с грузом, кг18800Центральный мост — с грузом, кг19020Передний мост — с грузом, кг19060Общая масса — без груза, кг24880Общая масса — с номинальной нагрузкой, кг32000Общая масса — с грузом, кг56880
